Außentemperaturfühler LKM474
Der LKM474 ist ein analoger Lufttemperaturfühler mit integriertem Messumformer. Dieser wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 0...10V um. Mit ihn kann die Temperatur im Außenbereich oder auch in feuchten Räumen gemessen werden. Er ist für den direkten Anschluss an ein Auswertegerät für den PC oder eine SPS geeignet. Der Fühler wird fertig abgeglichen ausgeliefert. Kleinere Korrekturen können mittels zweier Regler vor Ort durchgeführt werden.
Die Bauelemente des integrierten Messumformers sind durch Tauchlack besonders geschützt.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 20K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Weitere Konfigurationen sind ebenfalls auf Anfrage verfügbar:
Individuelle Fühlerrohrlängen mit Pt100 oder Pt1000 in verschienen Genauigkeitsklassen,
Messumformer mit vor-Ort konfigurierbaren Messbereichen mittels DIP-Schaltern oder ein eingebauter Kopfmessumformer, welcher vollständig mit Polyurethan vergossen ist, (für den Einsatz in einer besonders widrigen Umgebung).
| Messwiderstand | Definitionsbereich in °C | ||
| Pt100 | -200 | ... | 850 |
| Eingang: | Pt100 | 3-Leiterschaltung |
| Messstrom: | ca. 1mA | |
| Nullpunkt: | -20°C | |
| Spanne: | 100 K | |
| Linearitätsfehler: | < 1% FS | abhängig vom Messbereich |
| Versorgungsspannung: | 15…35 VDC, 15…26 VAC | verpolsicher |
| Max. Stromaufnahme: | 10mA | |
| Ausgang: | 0…10V | |
| Fühlerbruch: | >10V | |
| Fühlerkurzschluss: | =0V | |
| TK: | <100ppm/°C | |
| Betriebstemperaturbereich: | -20...80°C | |
| Feuchte: | <95% rel. Feuchte | |
| Gehäuse: | Polyamid weiß | glasfaserverstärkt |

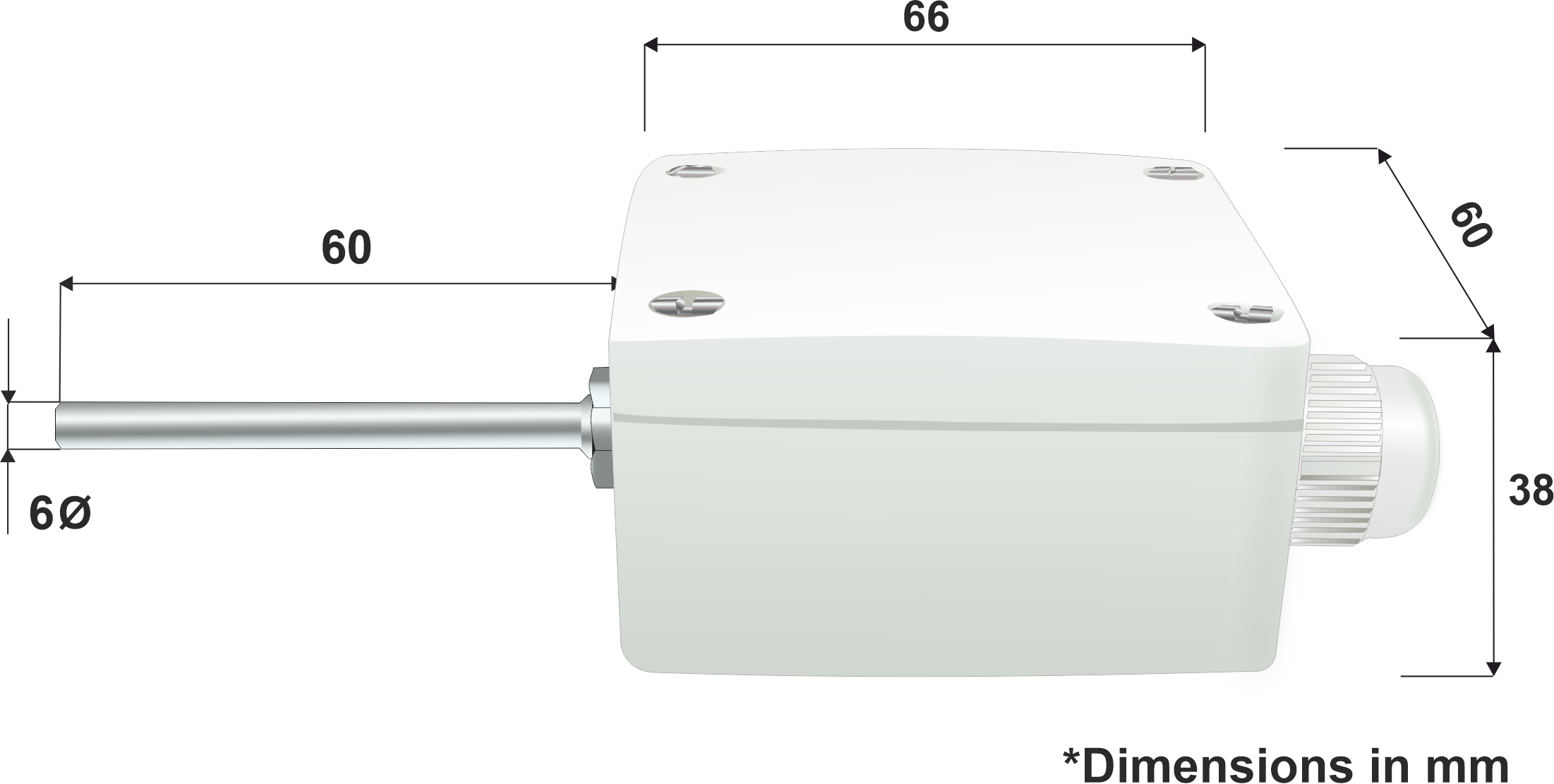

| Abmessungen Gehäuse: |
65x60x38 mm | |
| Abmessungen Fühler: |
L= 60 mm ⌀= 6 mm |
|
| Klemmart: | Schraubklemmen | |
| Klemmbereich: | 0,13…1,5 mm² | |
| Gewicht: | ca. 109g | |
| Schutzgrad: | IP64 | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM474 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM474 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
