DTM5080 – Temperaturerfassungsmodul
Das DTM5080 Temperaturerfassungsmodul wird direkt an die serielle Schnittstelle eines PCs angeschlossen. Optional ist ein Adapter für den USB-Anschluss verfügbar. Es eignet sich zur Erfassung von Temperatur-Widerstandssensoren wie Pt100/1000, Ni100/1000 und anderen Widerstandssensoren bis zu 2,5kΩ. Entwickelt für präzise Messungen in einem breiten Temperaturbereich, bietet das Modul durch die 4-Leiter-Technik eine hohe Gesamtgenauigkeit, insbesondere in Verbindung mit hochwertigen Sensoren.
Das DTM5080 liefert eine Auflösung von 0,01°C und gibt den erfassten Temperatur- oder Widerstandswert aus. Die zugehörige Datenerfassungssoftware steht im "Tab Downloads" kostenlos zur Verfügung und ermöglicht die Aufzeichnung sowie Speicherung der Messdaten. Die Steuerung erfolgt über einfache ASCII-Befehle, was die Integration in Programmiersprachen wie C oder Visual Basic problemlos ermöglicht. Das Modul überzeugt durch hohe Genauigkeit und benutzerfreundliche Handhabung.
Lieferumfang:
- DTM5080
- Standard-Kabelfühler K1W ohne Knickschutzfeder
- 2m-Verlängerungskabel für RS232-Schnittstelle
- Kostenlose Auswertesoftware (Download im Tab „Downloads“)
Hinweis zu Temperaturfühlern:
In unserer Kategorie Kabelfühler Widerstandsthermometer bieten wir eine Vielzahl von Fühlern an. Standardmäßig verfügen diese über freie Enden, können jedoch auf Wunsch mit passenden Steckern ausgestattet werden.
| Datenerfassungsmodul DTM5080 | ||
|---|---|---|
| Eingang: | Pt100/1000, Ni100/1000 sowie andere Widerstandssensoren | Sensoren wechselbar |
| Anschlussart: | 4-Leiterschaltung | |
| Messbereich: | Pt100: -200°C..845°C | |
| Pt1000: –50..400°C | ||
| Ni100: –60..230°C | ||
| Ni1000: –60..230°C | ||
| Widerstand Ber.1: 0...380Ω | ||
| Widerstand Ber.2: 0...2,500kΩ | ||
| Auflösung: | 0,01°C | |
| Messrate: | ca. 3/s | |
| Linearisierungsgenauigkeit: | ± 0,02°C | |
| Typ. Systemgenauigkeit (ohne Sensor): | <0,06°C | |
| Anschlussbuchse: | Binder 719, 4-polig | |
| Betriebstemperaturbereich: | 0°C..70°C | |
| Stromversorgung : | 6mA | aus der Schnittstelle versorgt |

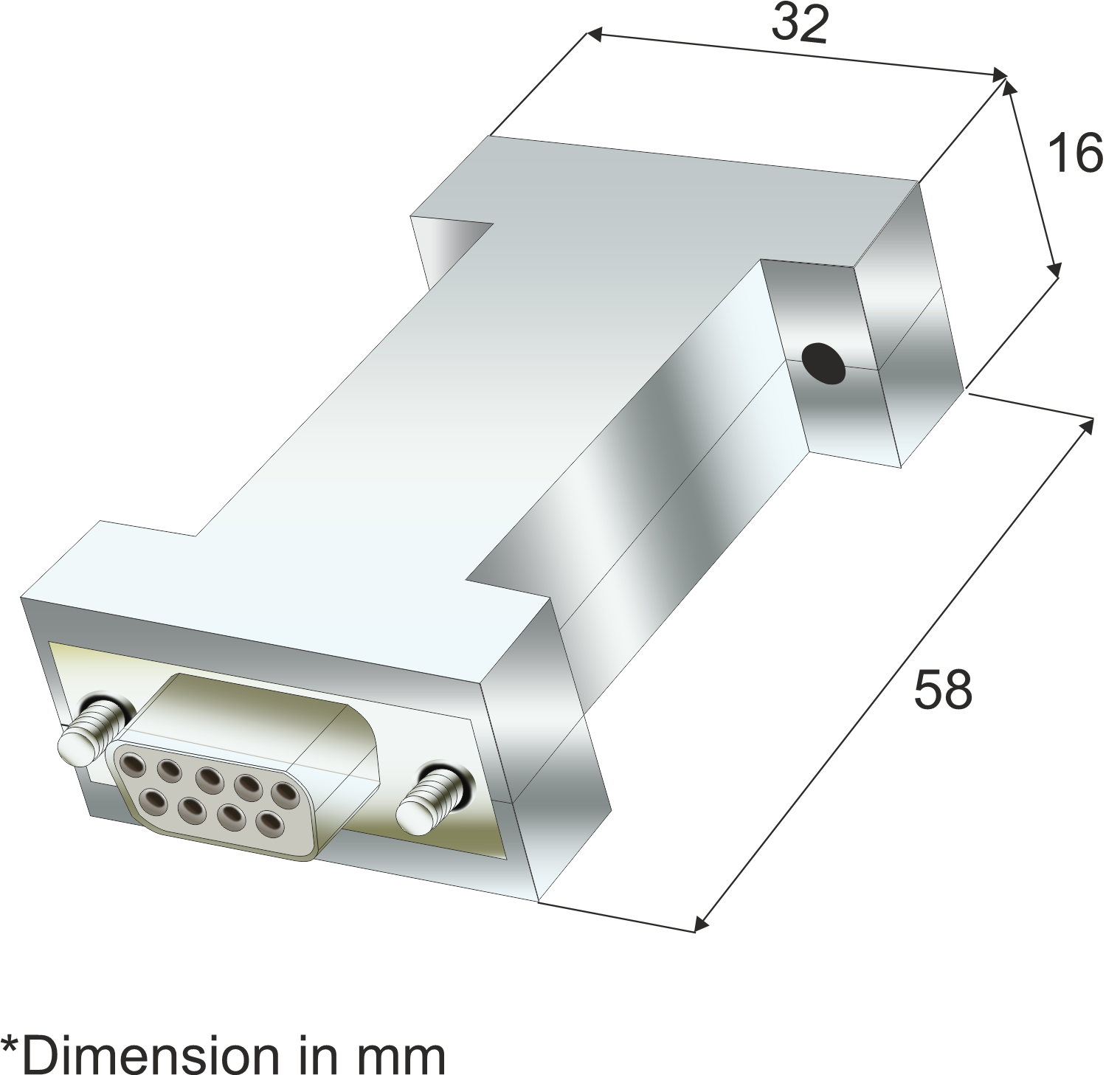

| Dimensionen: | 32x58x16mm | B x H x T |
| Gewicht: | ca. 23g | |
| Kabelfühler K1W ohne Knickschutzfeder | |
|---|---|
| Sensor: | 1xPt100 Kl. F0,3 nach DIN EN 60751 |
| Fühlerdurchmesser: | 3,5mm |
| Fühlerlänge L: | 30mm |
| Einsatztemperatur Fühler: | -10…100°C |
| Fühlerrohr Werkstoff: | 1.4571 (Edelstahl) |
| Prozessanschluss: | ohne |
| Leitungslänge L2: | 1000mm |
| Einsatztemperatur Leitung: | -30…70°C |
| Leitungsmaterial: | LiYY (PVC) |
| Schaltungsart: | 4-Leiter Schaltung |
| Knickschutzfeder: | ohne |
| Anschluss: | Binderstecker 719 4-polig |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – DTM5080 Technische Spezifikation |
  |
|
| Kommunikationsprotokoll – DTM5080 Protokollbeschreibung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – DualDevice für Windows-PCs Parametrierungssoftware |
ZIP | |
