Messumformer LKM102
Messumformer LKM102 für Thermoelemente
Der LKM102 ist ein analoger Messumformer zur Montage im Anschlusskopf Typ B und kann für verschiedene Thermoelemente nach DIN EN 60584 und DIN 43710 ausgelegt werden. Die vom Sensor erzeugte Thermospannung wird in ein Ausgangssignal von 0...10V gewandelt. Die Temperaturkompensation erfolgt dabei im Messumformer selbst. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Konfiguration und Auswahl:
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Individuelle Messbereiche:
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
| Thermoelement | Definitionsbereich in °C | ||
| Typ B* | 0 | ... | 1820 |
| Typ E | -270 | ... | 1000 |
| Typ J | -210 | ... | 1200 |
| Typ K | -270 | ... | 1372 |
| Typ L | -200 | ... | 900 |
| Typ N | -270 | ... | 1340 |
| Typ S* | -50 | ... | 1767 |
| Typ T | -270 | ... | 400 |
| Typ U | -50 | ... | 600 |
| * mit höherem Linearitätsfehler | |||
| Nullpunkt: | >-270°C | abhängig vom Thermoelement |
| Spanne: | >200 K | abhängig vom Thermoelement |
| Linearitätsfehler: | <1% FS | abhängig vom Thermoelement |
| Fehler der Vergleichsstelle: | <±0,5°C | |
| Versorgungsspannung: | 15…35 VDC, 15…26 VAC | verpolsicher |
| Max. Stromaufnahme : | 10mA | |
| Ausgang: | 0…10V | kurzschlussfest |
| Fühlerbruch: | >10V | |
| Kurzschluss: | Spannungswert für Umgebungstemperatur | |
| Reaktionszeit: | <0,1s | Anstiegs- und Abfallzeit |
| TK: | <100ppm/°C | |
| Betriebstemperaturbereich: | -40…85°C | |
| Feuchte: | <95% | |
| Montage: | B-Kopf | |

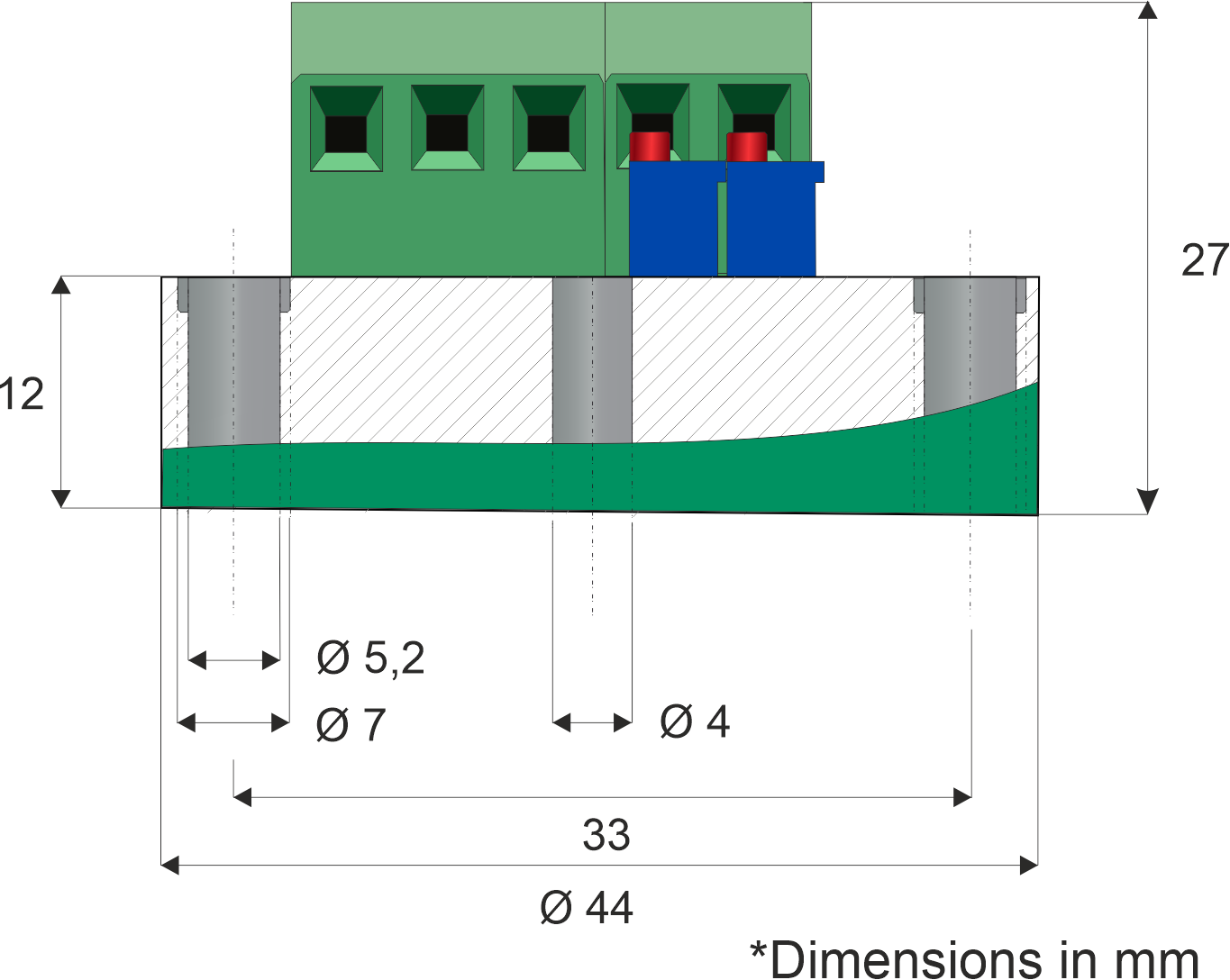

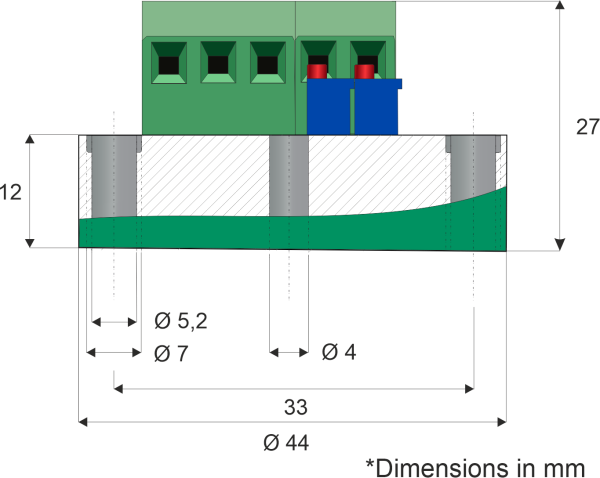

| Dimensionen: | 44,5 x 26,5 mm | D x H |
| Vergussmasse: | Polyurethan, schwarz | |
| Klemmart: | Schraubklemmen | |
| Klemmbereich: | 0,13…1,5mm² | |
| Gewicht: | ca. 30g | |
| Vibration: | 5g/10…200Hz | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
