LKM200: Digitaler Temperatur-Messumformer für vielseitige Anwendungen
Der LKM200 wurde für Temperaturmessungen in verschiedenen industriellen Anwendungen entwickelt, bei denen sowohl der Sensor, der Messbereich als auch das Ausgangssignal individuell angepasst werden können. Durch die Vierleiterschaltung für Widerstandsthermometer wird der Leitungswiderstand kompensiert. Es sind jedoch auch Drei- und Zweileiterschaltungen realisierbar.
Vielseitige Anschlussmöglichkeiten: Der LKM200 unterstützt Widerstandsthermometer nach DIN EN 60751, Thermoelemente nach DIN EN 60584 und DIN 43710 sowie Widerstände bis 6 kΩ und deckt damit ein breites Spektrum analoger Temperatursensoren ab.
Anpassbares Ausgangssignal: Um eine möglichst große Kompatibilität mit vorhandenen Komponenten zu gewährleisten, kann ein Ausgangssignal von 4...20 mA oder 0...10 V eingestellt werden. Für das Spannungsausgangssignal ist auch eine individuelle Skalierung bis 10 V möglich.
Zuverlässiger Sensoranschluss: Dank des galvanisch getrennten Sensoranschlusses sind störungsfreie Messungen, insbesondere bei Thermoelementen, gewährleistet.
Einfache Konfiguration: Nutzen Sie die DIP-Schalter für eine lokale Konfiguration ohne zusätzliche Hard- oder Software, oder passen Sie den LKM 200 präzise über die USB-C-Schnittstelle an Ihre Anforderungen an.
Bestelloptionen:
- Standardkonfiguration: Ideal für Kunden, die sich noch nicht festlegen möchten. Der Messumformer wird mit folgender Konfiguration geliefert: Eingang: Pt100 4-Leiter, Messbereich 0...100 °C, Ausgang: 4...20 mA.
- Individuelle Konfiguration: Passen Sie den Messumformer exakt an Ihre Anforderungen an und erhalten Sie eine einbaufertige Lösung.
- Bitte beachten Sie, dass der gewünschte Messbereich innerhalb des Spezifikationsbereichs des eingesetzten Sensors liegen muss und dessen Mindestmessspanne berücksichtigt werden muss.
- Beim Spannungsausgang ist eine freie Skalierung möglich, jedoch muss die Differenz zwischen Start- und Endwert mindestens 2,00 V betragen (z. B. 10,00 … 0,00 V oder 1,25 … 3,25 V).
- Unser Team prüft Ihre Konfiguration auf technische Machbarkeit. Falls Rückfragen auftreten, setzen wir uns mit Ihnen in Verbindung, um gemeinsam eine passende Lösung zu finden.
Zubehör für Ihren LKM200:
- Externe Temperaturvergleichsstelle Pt100: Für präzise Vergleichsmessungen bei angeschlossenen Thermoelementen.
- Passende Kabelfühler: Hochwertige Kabelfühler für Thermoelemente und Widerstandsthermometer, individuell anpassbar.
| Eingang | Maximaler Messbereich | Genauigkeit |
|---|---|---|
| Widerstand | 0...6000Ω | ±0,01Ω |
| Pt100 | -200...820°C | ±0,02K |
| Pt1000 | -200...850°C | ±0,02K |
| Ni100 TK6180 | -60...250°C | ±0,1K |
| Ni1000 TK6180 | -60...250°C | ±0,1K |
| Thermoelemente | ||
| Typ B, Pt30Rh-Pt6Rh | 300...1820°C | ±0,5K |
| Typ C, W5Re-W26Re | 0...2315°C | ±0,5K |
| Typ E, NiCr-CuNi | -150...950°C | ±0,5K |
| Typ J, Fe-CuNi | -200...1200°C | ±0,5K |
| Typ K, NiCr-Ni | -200...1370°C | ±0,5K |
| Typ N, NiCrSi-NiSi | -200...1300°C | ±0,5K |
| Typ R, Pt13Rh-Pt | -50...1760°C | ±0,5K |
| Typ S, Pt10Rh-Pt | -50...1760°C | ±0,5K |
| Typ T, Cu-CuNi | -250...400°C | ±0,5K |
| Typ U, NiCr-Ni | -250...600°C | ±0,5K |
| Messwiderstand | Thermoelement | |
|---|---|---|
| Linearitätsfehler: | <0,01K | <0,3K |
| Fehler der Vergleichsstelle: | - | <±0,5°C |
| Spanne: | >20K | >200K |
| Sensor Beschaltung: | 2-, 3-, oder 4-Leiter | - |
| Sensoren über DIP Schalter: | Pt100 4-Leiter | Typ J, K, N, S |
| Messbereiche über DIP Schalter: | 15 | je 4 |
| Ausgang 4...20mA | Ausgang 0...10V; 0...5V | |
|---|---|---|
| Fühlerbruch: | 20,5mA | 10,5V; 5,5V |
| Fühler Kurzschluss Messwiderstand: | <4mA | =0V |
| Fühler Kurzschluss Thermoelement: | Stromwert für Raumtemperatur | Spannungswert für Raumtemperatur |
| Bitte beachten: bei einem invertierten Ausgangssignal ist das Verhalten bei einem Fehler ebenfalls invertiert. | ||
| Allgemeine Daten | ||
|---|---|---|
| Ausgangssignal: | 4...20mA, 0...5V, 0...10V | oder invertiert |
| Ausgangssignal über DIP Schalter: | 4...20mA oder 0...10V | |
| Galvanische Trennung: | 1500VAC | 1min |
| Messstrom für Widerstandssensor: | 0,25mA | |
| Schleifenspannung: | 8,5…36 VDC | für Stromsignal, verpolsicher |
| Versorgungsspannung: | 15...35 VDC | für Spannungssignal, verpolsicher |
| Max. Stromaufnahme: | 23mA | bei 24V DC |
| Betriebstemperatur: | -40…85°C | |
| Maximale Umgebungsfeuchte: | 95%RH | |
| Temperaturkoeffizient: | <10ppm/K | |
| Auflösung Ausgang: | 14 Bit | |
| Schnittstelle: | USB-C | |
| Messrate: | 2/s | |
| Klemmart Eingang: | Schraubklemmen | 0,2…1,5mm² |
| Klemmart Ausgang: | Schraubklemmen | 0,2…2,5mm² |
| Montage: | 35mm Normschiene | |

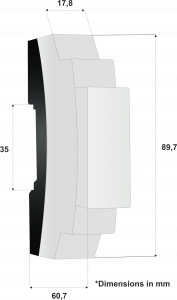

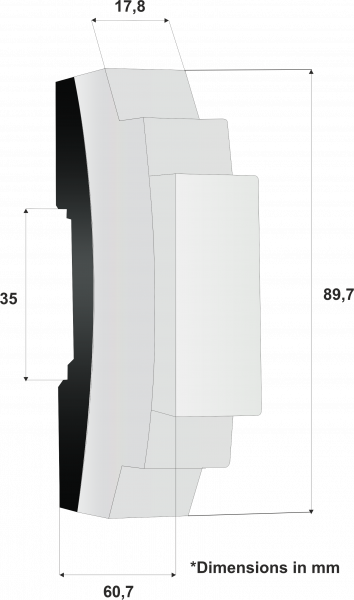

| Abmessungen: | 89,7 x 17,8 x 60,7mm | H x B x T |
| Material: | Polycarbonat | |
| Gewicht: | 60g | |
| Schutzart: | IP20 | |
| Vibration: | 5g/10...200Hz | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM200 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM200 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm für LKM200 für Windows-PCs Parametrierungssoftware |
ZIP | |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
| Treiber (ftdichip.com) USB-Treiber |
Web | |
