LKM203 - Messumformer für Widerstandsthermometer
Der LKM203 ist für Temperaturmessungen in verschiedenen industriellen Anwendungen konzipiert und speziell für Widerstandsthermometer entwickelt. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA um. Zuleitungswiderstände werden durch die Dreileiterschaltung weitgehend kompensiert, wobei auch eine Zweileiterschaltung realisierbar ist. Sensor, Messbereich und optionaler Offset lassen sich über die USB-C-Schnittstelle an einem Windows-PC anpassen. Die Software steht als Download kostenlos zur Verfügung.
Der QR-Code auf der Vorderseite des Messumformers verweist auf diese Internetseite, was Ihnen auch zu einem späteren Zeitpunkt einen einfachen Zugang zu den Dokumenten und der Software ermöglicht.
Bestelloptionen:
1. Standardkonfiguration:- Keine Anpassungen im Auswahlmenü notwendig.
- Lieferung: Der Messumformer wird mit folgender Konfiguration geliefert: Eingang: Pt100 (3-Leiterschaltung), Messbereich: 0...100°C, Ausgang: 4...20 mA
- Anpassung: Wählen Sie Ihren gewünschten Sensor und Messbereich. Achten Sie darauf, dass der gewählte Messbereich innerhalb der technischen Spezifikationen des Sensors liegt. Die Spanne beträgt minimal 20K, und maximal 850K.
- Lieferung: Der Messumformer wird einbaufertig geliefert.
Zubehör für Ihren LKM203:
Passende Kabelfühler: Für den Betrieb Ihres LKM203 bieten wir hochwertige Kabelfühler für Widerstandsthermometer an, die genaue und zuverlässige Temperaturmessungen gewährleisten. Auf Wunsch können diese individuell an Ihre spezifischen Anforderungen angepasst werden.| Eingang | Definitionsbereich | Genauigkeit |
|---|---|---|
| Pt100 | -200 – 850 °C | ±0,1 K |
| Pt1000 | -200 – 300 °C | ±0,1 K |
| Ni100 TK6180 | -60 – 250 °C | ±0,1 K |
| Ni1000 TK6180 | -60 – 170 °C | ±0,1 K |
| Ni100 TK5000 | -50 – 250 °C | ±0,1 K |
| Ni1000 TK5000 | -50 – 200 °C | ±0,1 K |
| Widerstand | 0 – 2000 Ω | ±0,05 Ω |
| Wert | Bemerkung | |
|---|---|---|
| Schleifenspannung: | 10 – 35 VDC | verpolsicher |
| Max. Schleifenstrom: | 23 mA | bei 24 V DC |
| Nullpunkt: | -200 – 600 °C | programmierbar, sensorabhängig |
| Spanne: | 20 – 850 K | programmierbar |
| Sensor-Beschaltung: | 2- oder 3-Leiterschaltung | |
| Messstrom: | 0,25 mA | |
| Auflösung: | 16 Bit Eingang | 14 Bit Ausgang |
| Linearitätsfehler: | < 0,1 % FS | |
| Ausgang: | 4 – 20 mA | Stromschleife |
| Kurzschluss: | < 4 mA | |
| Fühlerbruch: | > 20 mA | |
| Messrate: | 1 / s | |
| Klemmart Eingang: | Schraubklemmen | 0,2 – 1,5 mm² |
| Klemmart Ausgang: | Schraubklemmen | 0,2 – 2,5 mm² |
| Montage: | 35 mm Normschiene | |
| Betriebstemperaturbereich: | -40 – 85 °C | |
| Temperaturkoeffizient: | < 25 ppm / K | |
| Feuchte: | < 95 % | |
| Gewicht: | 60 g | |
| Schutzart: | IP20 | |

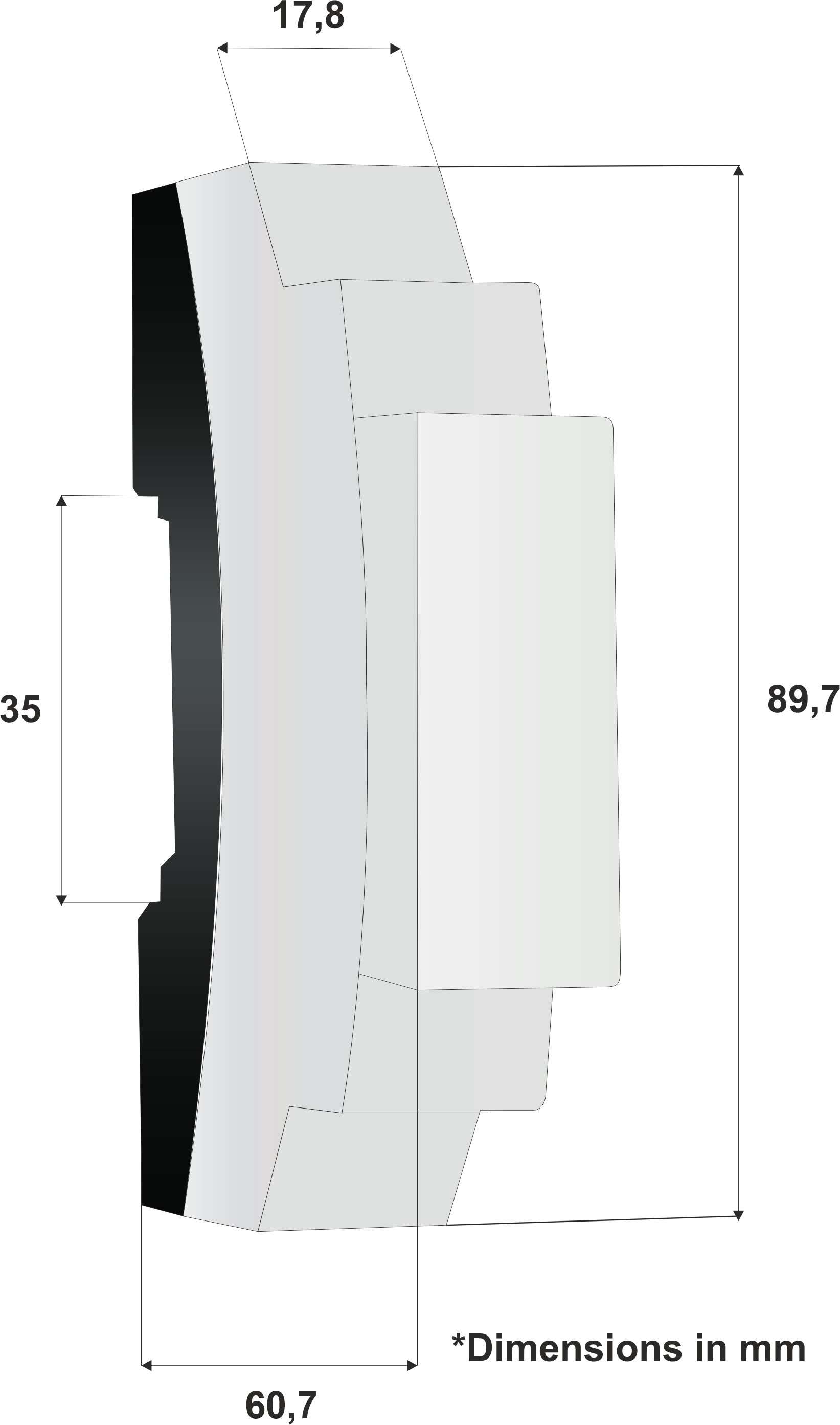

| Abmessungen: | 89,7 × 17,8 × 60,7 mm | H × B × T |
| Material: | Polycarbonat | |
| Vibration: | 5 g / 10 – 200 Hz | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM203 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM203 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm für LKM203 (Windows-PCs) Parametrierungssoftware |
EXE | |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
| Treiber (ftdichip.com) USB-Treiber |
Web | |
