Messumformer LKM203A
LKM203A - Messumformer für Pt100/Pt1000
Der LKM203A ist ein analoger Messumformer zur Montage auf die Normschiene und kann für den Pt100 oder Pt1000 Messwiderstand nach DIN EN 60751 ausgelegt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA um. Zuleitungswiderstände werden mittels Dreileiterschaltung weitgehend ausgeglichen. Es kann auch eine Zweileiterschaltung realisiert werden.
Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Der QR-Code auf der Vorderseite des Messumformers verweist auf diese Internetseite, was Ihnen auch zu einem späteren Zeitpunkt einen einfachen Zugang zu den Dokumenten ermöglicht.
Bestelloptionen:
Konfiguration und Auswahl:
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Individuelle Messbereiche:
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 20K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 20K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Zubehör für Ihren LKM203A:
Passende Kabelfühler: Für den Betrieb Ihres LKM203A bieten wir hochwertige Kabelfühler für Widerstandsthermometer an, die genaue und zuverlässige Temperaturmessungen gewährleisten. Auf Wunsch können diese individuell an Ihre spezifischen Anforderungen angepasst werden.| Eingang | Definitionsbereich | Genauigkeit |
|---|---|---|
| Pt100 | -200 – 850 °C | ±0,1 K |
| Pt1000 | -200 – 600 °C | ±0,1 K |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Schleifenspannung | 10 – 35 VDC | verpolsicher |
| Max. Schleifenstrom | 30 mA | |
| Nullpunkt | -200 – 600 °C | Wert für 4 mA, sensorabhängig |
| Spanne | > 20 K | Nullpunkt + Spanne = 20 mA |
| Sensor-Beschaltung | 2- oder 3-Leiterschaltung | |
| Messstrom | ca. 0,8 mA | |
| Linearitätsfehler | < 0,1 % FS | |
| Ausgang | 4 – 20 mA | Stromschleife |
| Kurzschluss | < 4 mA | |
| Fühlerbruch | > 20 mA | |
| Reaktionszeit | < 0,1 s | |
| Klemmart Eingang | Schraubklemmen | 0,2 – 1,5 mm² |
| Klemmart Ausgang | Schraubklemmen | 0,2 – 2,5 mm² |
| Betriebstemperaturbereich | -25 – 85 °C | |
| Temperaturkoeffizient | < 100 ppm/K | |
| Feuchte | < 95 % | |
| Gewicht | 60 g | |
| Schutzart | IP20 | |

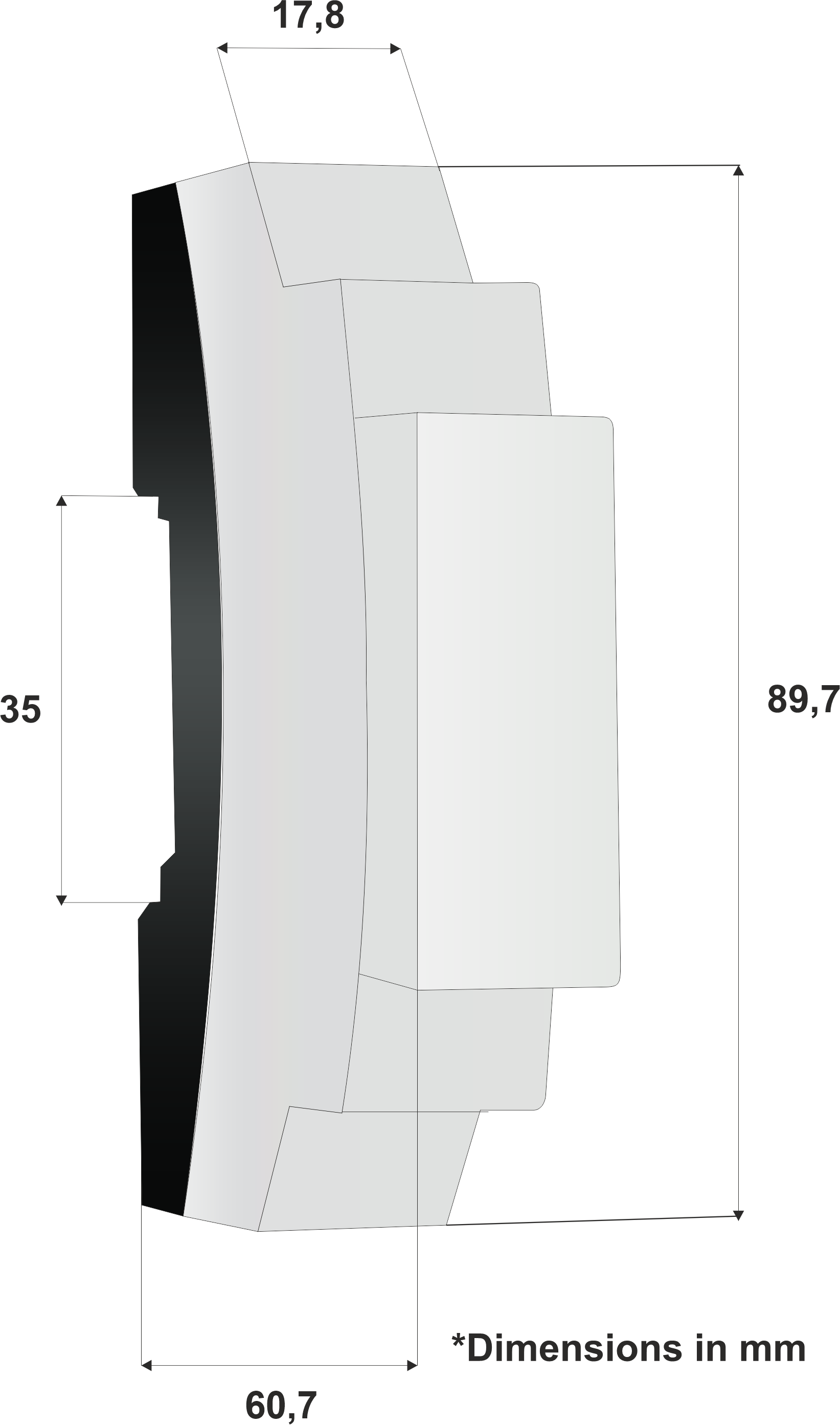

| Abmessungen | 89,7 × 17,8 × 60,7 mm | H x B x T |
| Material | Polycarbonat | |
| Montage | DIN-Normschiene 35 mm | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
