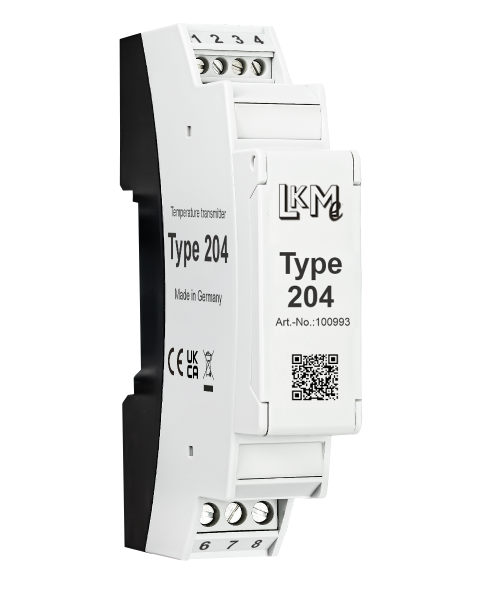

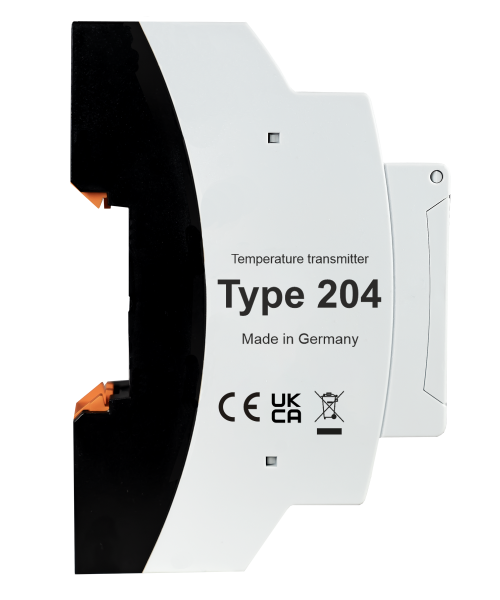

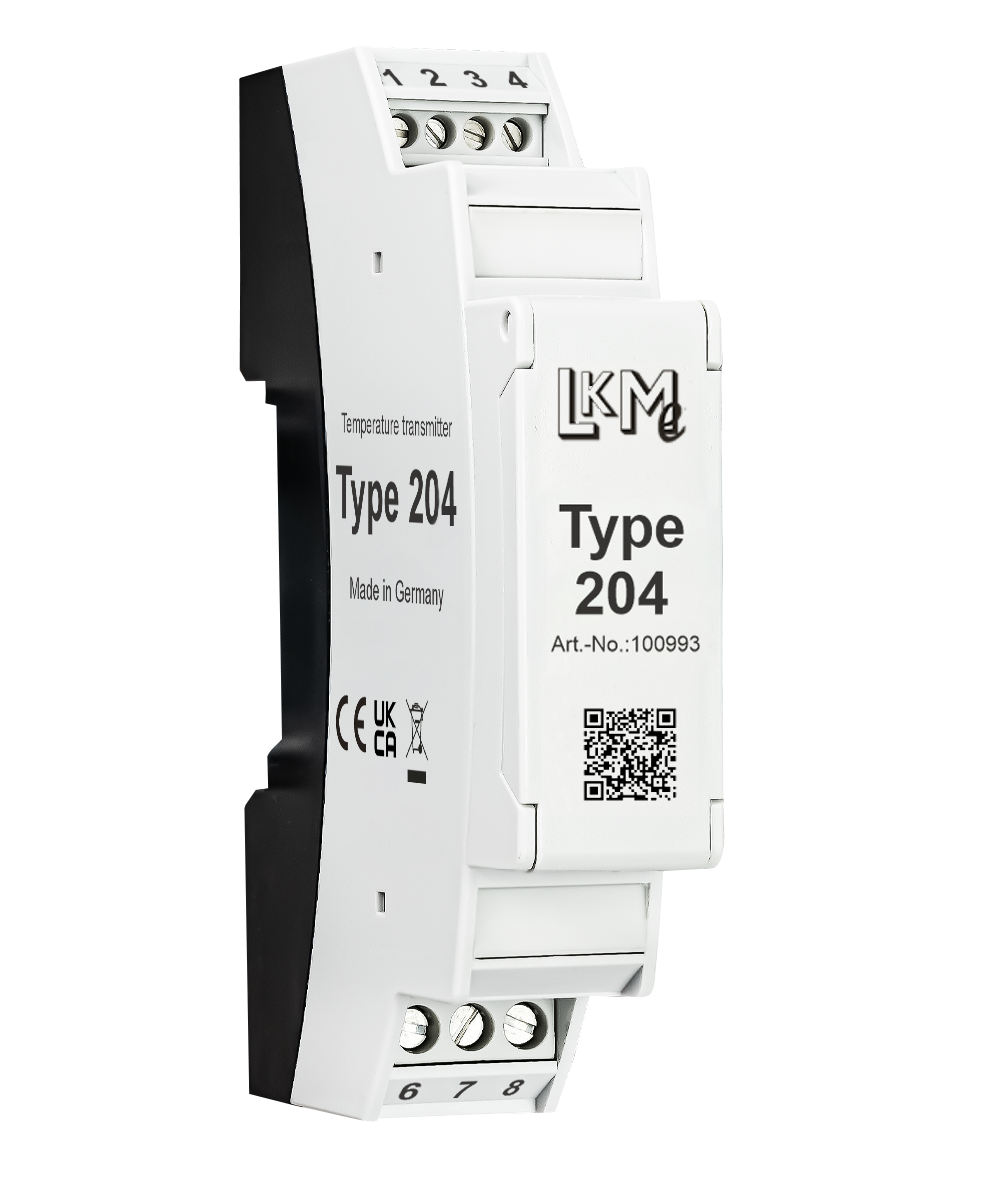

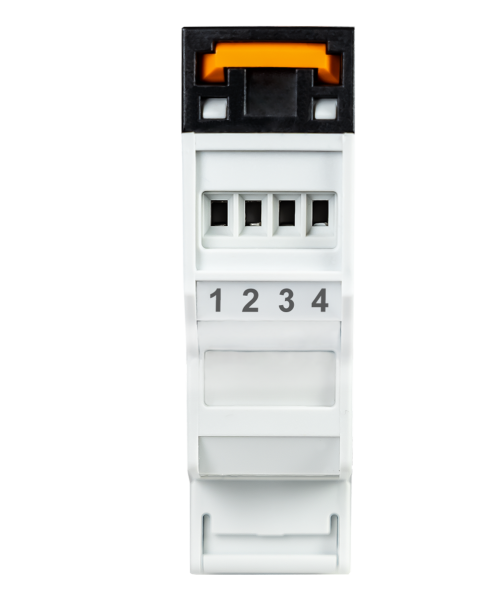

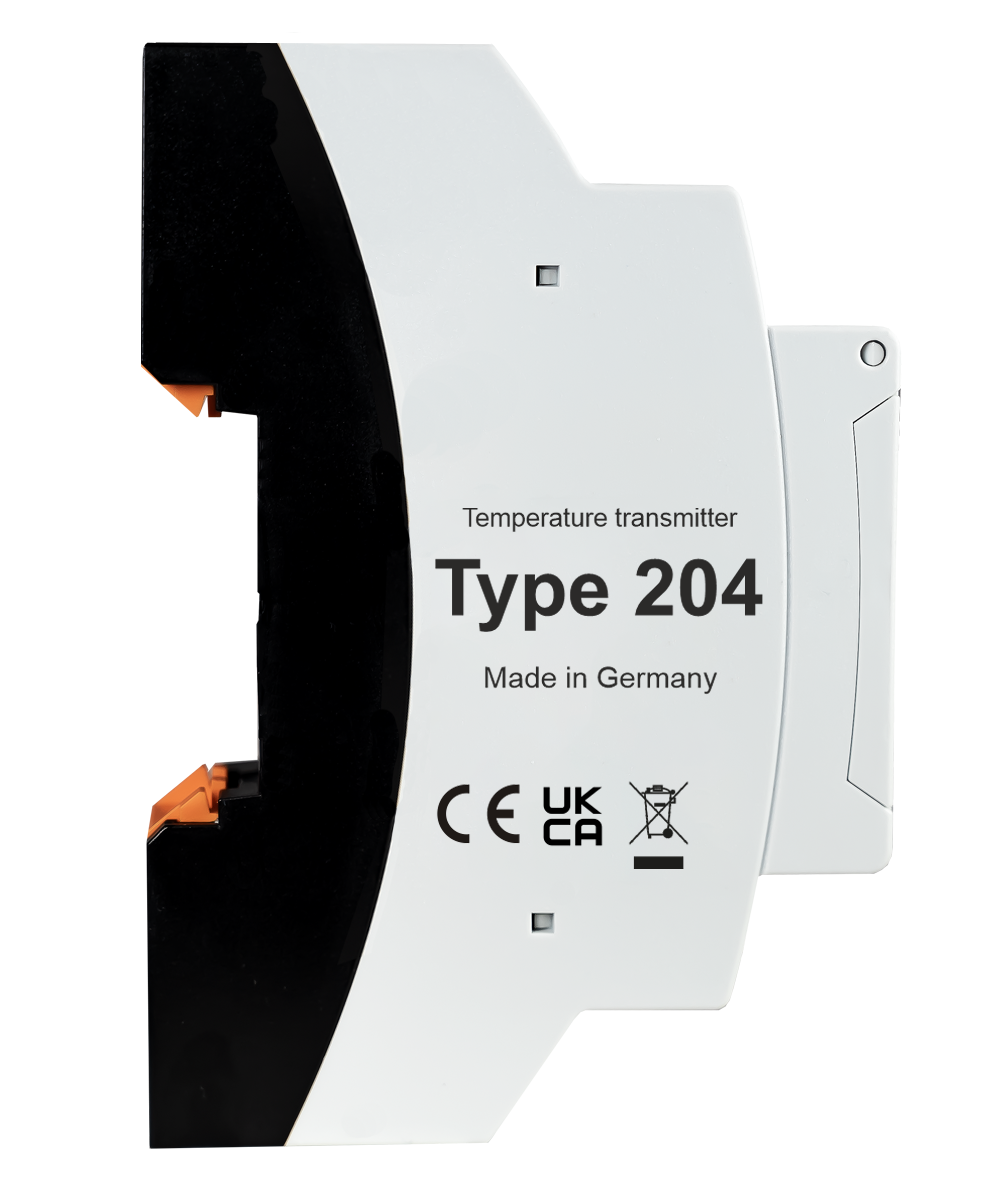

Messumformer LKM204
Der LKM204 ist für Temperaturmessungen in verschiedenen industriellen Anwendungen konzipiert und speziell für Widerstandsthermometer entwickelt. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 0...10V um. Zuleitungswiderstände werden durch die Dreileiterschaltung weitgehend kompensiert, wobei auch eine Zweileiterschaltung realisierbar ist. Sensor, Messbereich und optionaler Offset lassen sich über die USB-C-Schnittstelle an einem Windows-PC anpassen. Die Software steht als Download kostenlos zur Verfügung.

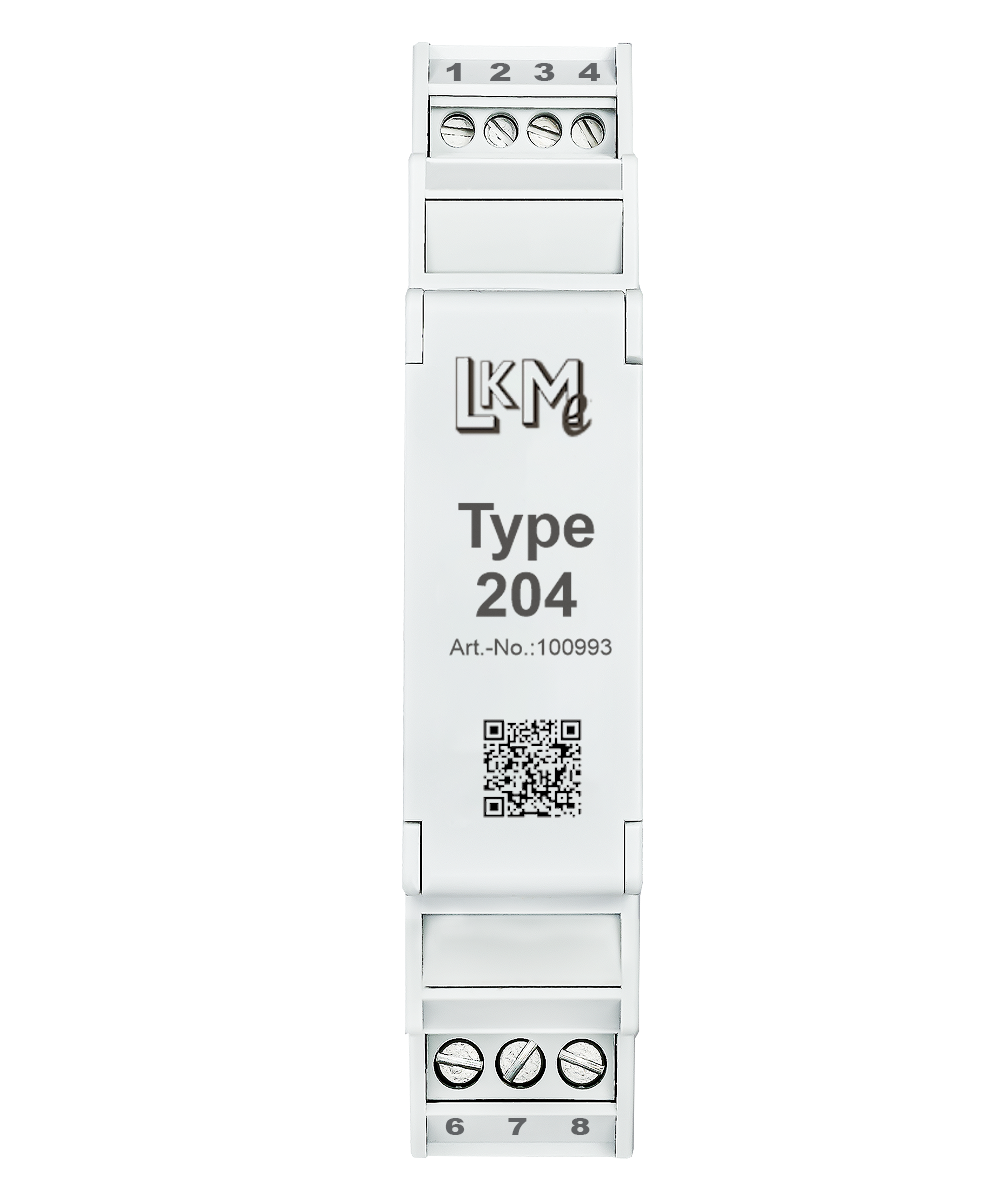

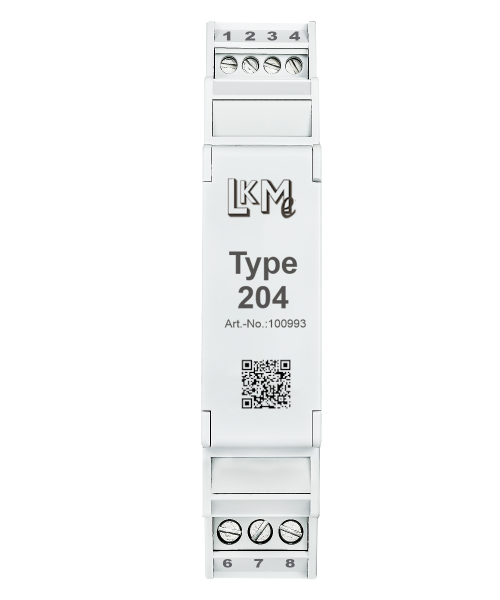

Der QR-Code auf der Vorderseite des Messumformers verweist auf diese Internetseite, was Ihnen auch zu einem späteren Zeitpunkt einen einfachen Zugang zu den Dokumenten und der Software ermöglicht.
| Eingang | Definitionsbereich | Genauigkeit |
|---|---|---|
| Pt100 | -200 – 850 °C | ±0,1 K |
| Pt1000 | -200 – 300 °C | ±0,1 K |
| Ni100 TK6180 | -60 – 250 °C | ±0,1 K |
| Ni1000 TK6180 | -60 – 170 °C | ±0,1 K |
| Ni100 TK5000 | -50 – 250 °C | ±0,1 K |
| Ni1000 TK5000 | -50 – 200 °C | ±0,1 K |
| Widerstand | 0 – 2000 Ω | ±0,05 Ω |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Max. Stromaufnahme | 23 mA | bei 24 V DC |
| Nullpunkt | entspricht dem gewählten Sensor | programmierbar |
| Spanne | 20 – 850 K | programmierbar |

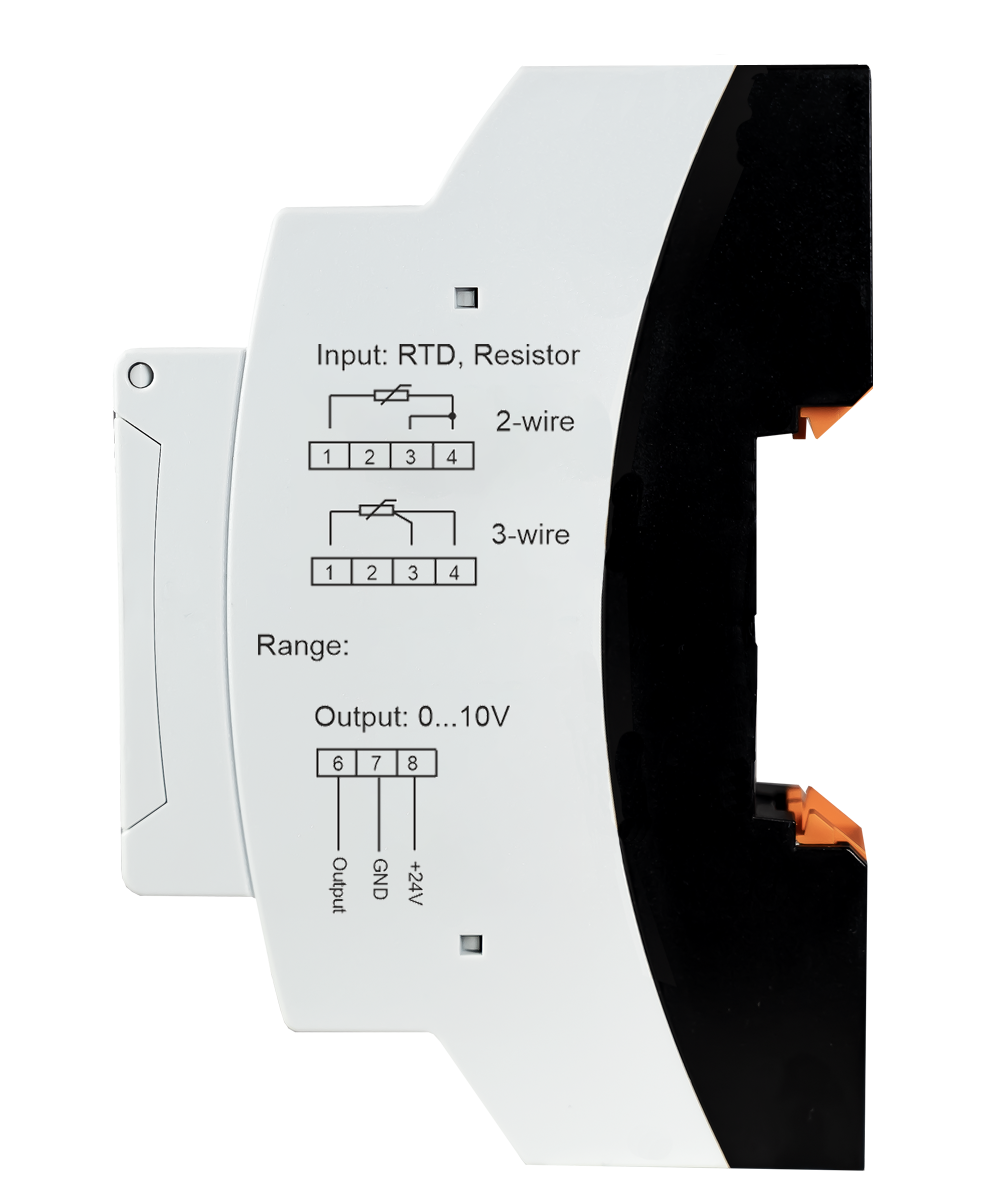

| Sensor-Beschaltung | 2- oder 3-Leiterschaltung | |
| Messstrom | 0,25 mA | |
| Auflösung | 16 Bit Eingang | 14 Bit Ausgang |
| Linearitätsfehler | < 0,1 % FS | |
| Ausgang | 0 – 10 V oder individuell im Bereich 0 – 10 V |
|
| Kurzschluss | 0 V | |
| Fühlerbruch | ca. 11 V * | |
| Messrate | 1/s | |

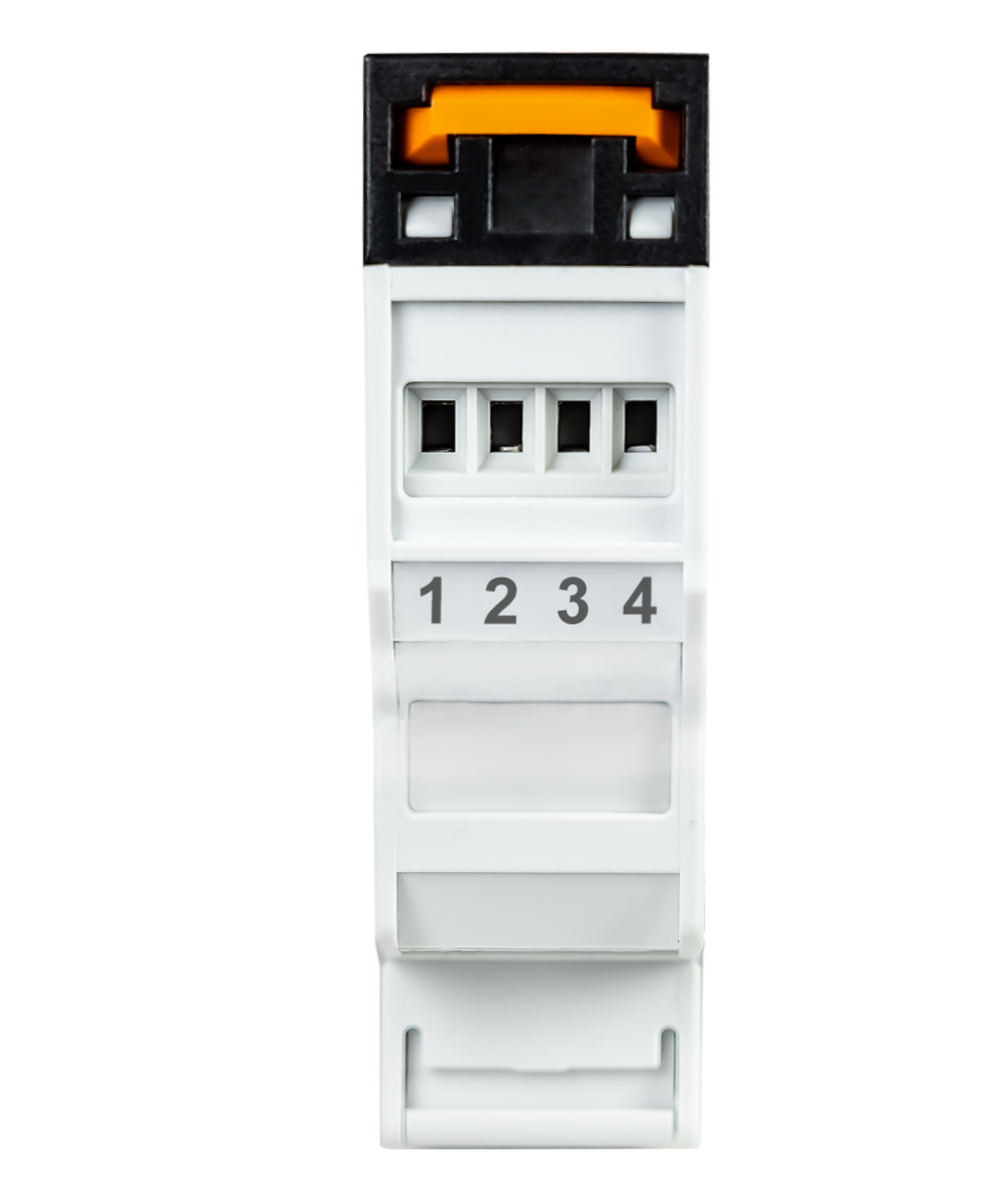

| Klemmart Eingang | Schraubklemmen | 0,2 – 1,5 mm² |

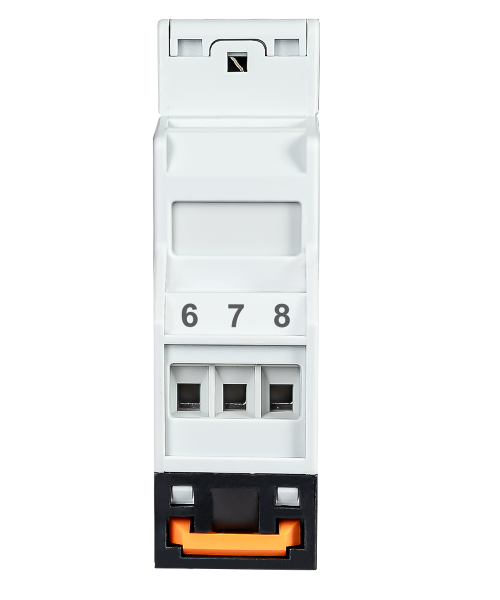

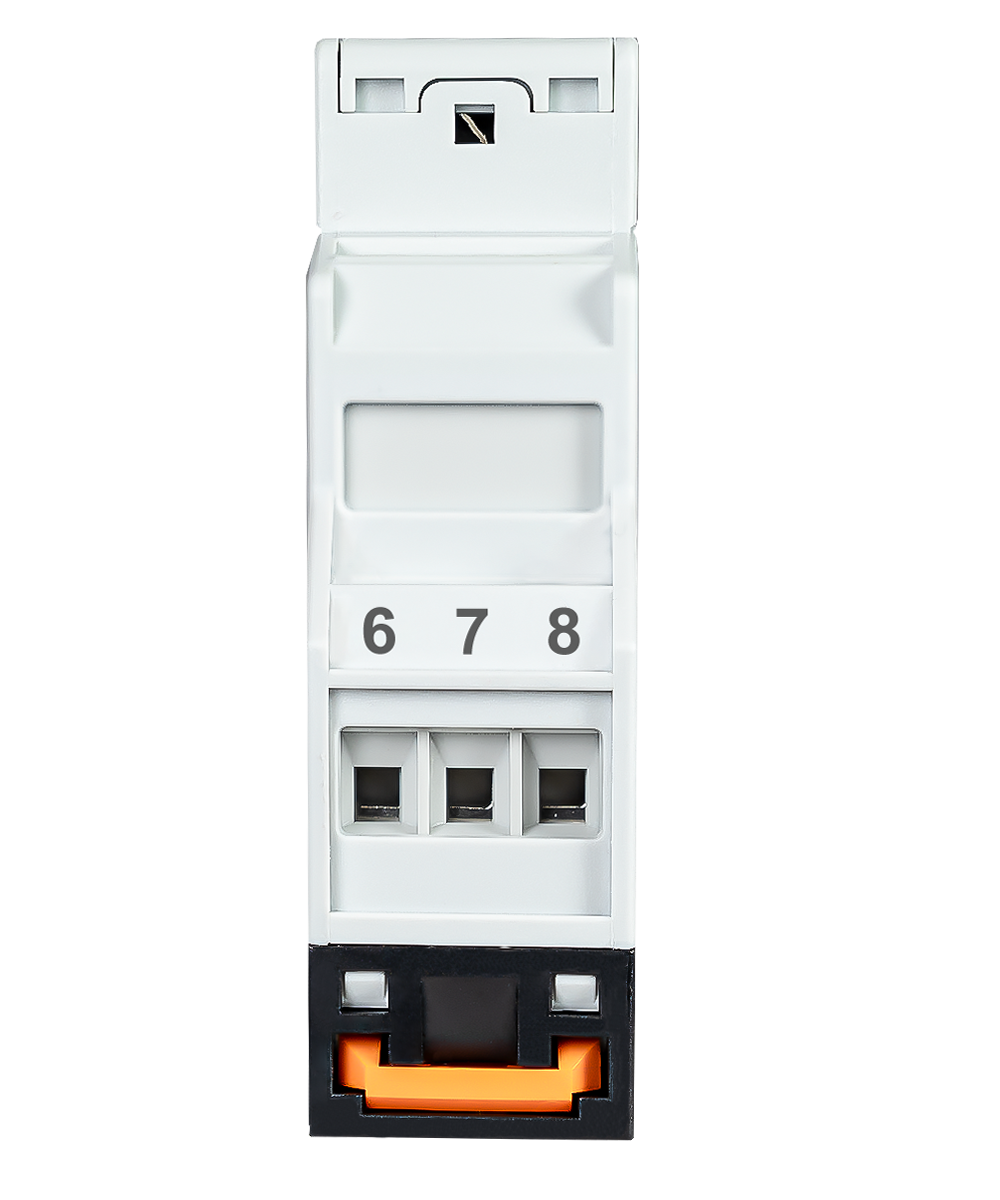

| Klemmart Ausgang | Schraubklemmen | 0,2 – 2,5 mm² |

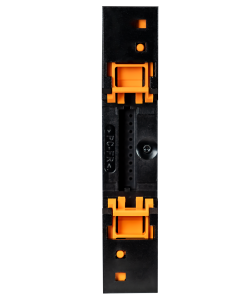

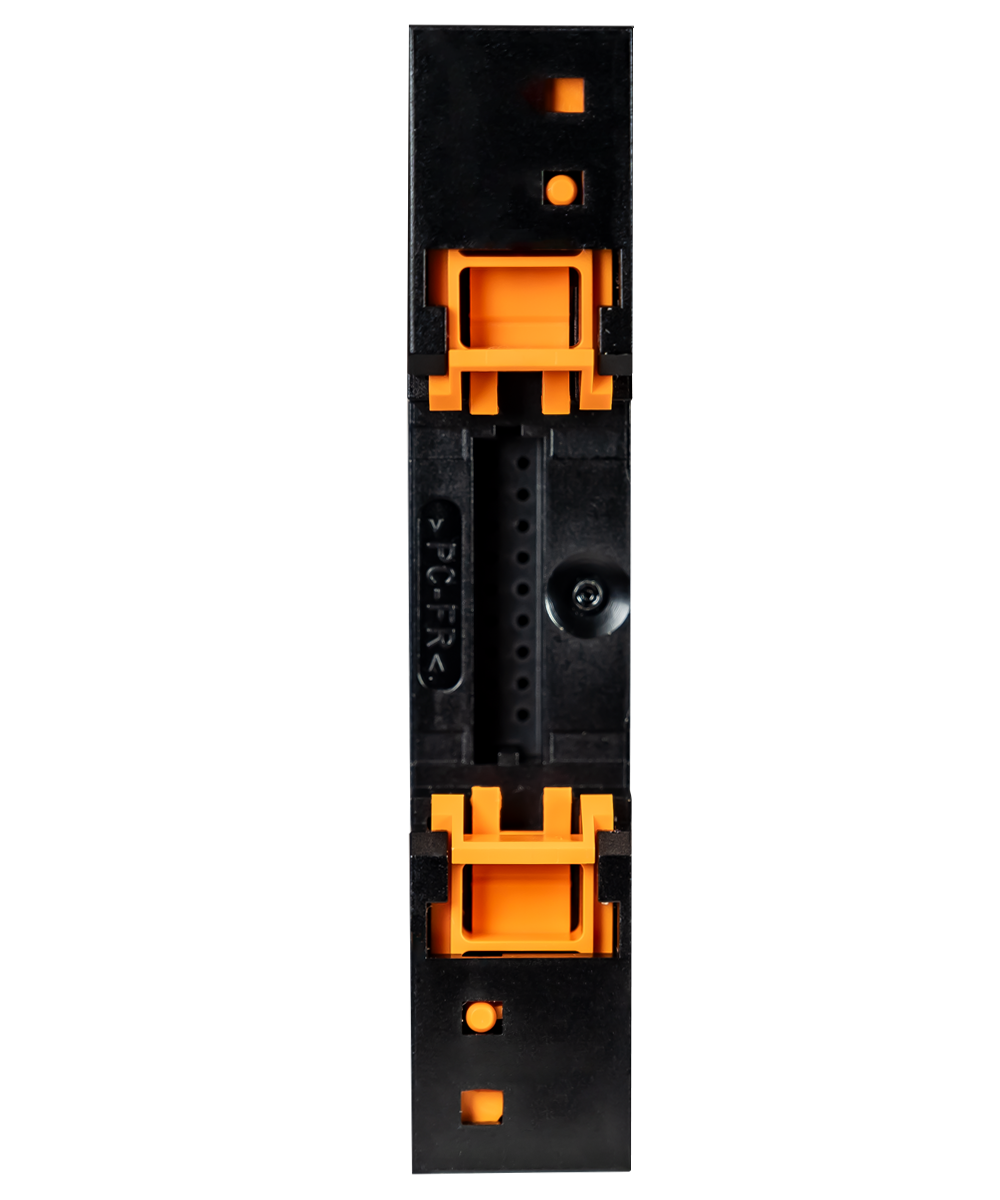

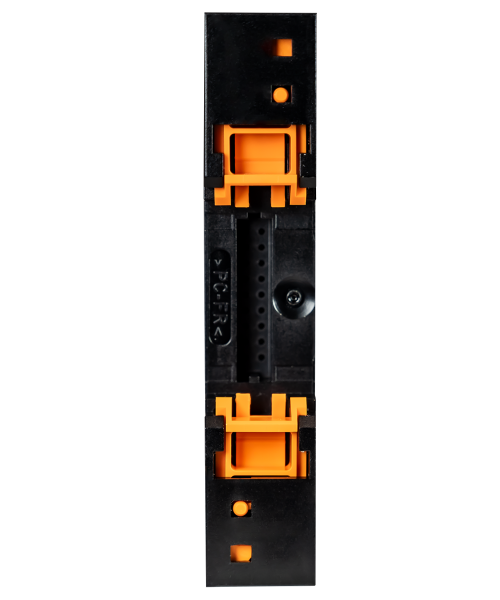

| Montage | 35 mm Normschiene | |
| Betriebstemperaturbereich | -40 – 85 °C | |
| Temperaturkoeffizient | < 25 ppm/K | |
| Feuchte | < 95 % | |
| Gewicht | 60 g | |
| Schutzart | IP20 | |

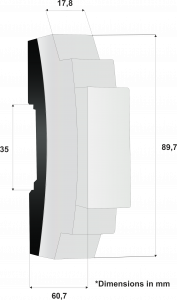

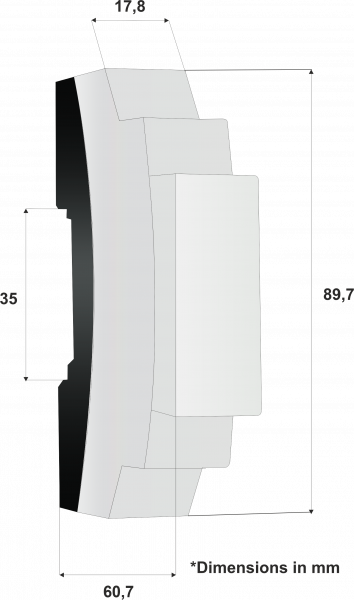

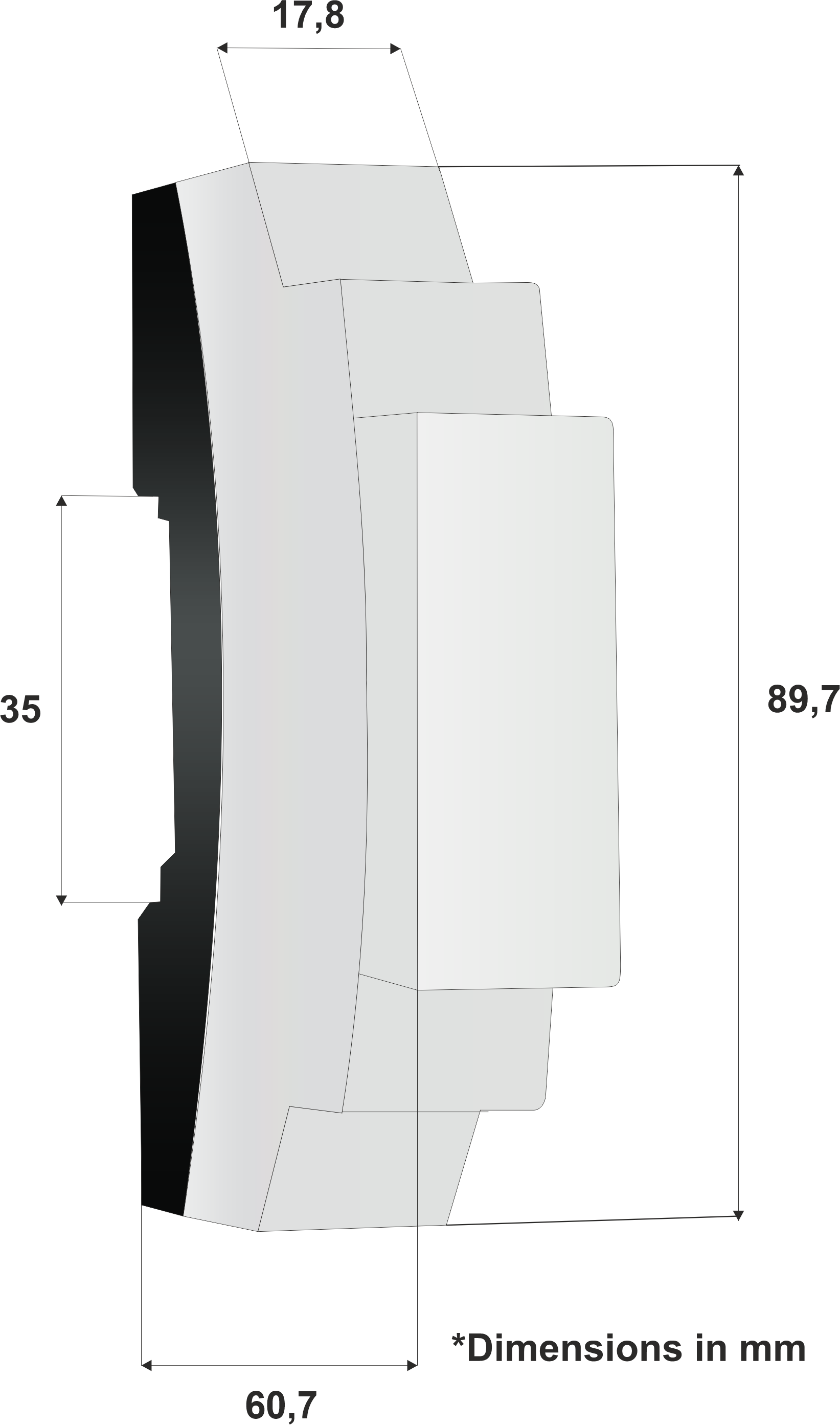

| Abmessungen | 89,7 × 17,8 × 60,7 mm | H x B x T |
| Material | Polycarbonat | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
* Bei allen individuell eingestellten Ausgangsspannungen gilt: Die maximale Ausgangsspannung bei Messbereichsüberschreitung oder Fühlerbruch berechnet sich zu (Vmax – Vmin) × 0,1 + Vmax.
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM204 Technische Spezifikation |
||
| Bedienhinweise – LKM204 Installations- und Bedienanleitung |
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm für Windows-PCs Parametrierungssoftware |
EXE | |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) |
ZIP | |
| Treiber (ftdichip.com) USB-Treiber |
Web |
{{.}}
