Messumformer LKM211
Messumformer LKM211 für Thermoelemente
Der LKM211 ist ein analoger Messumformer zur Montage auf die Normschiene und kann für verschiedene Thermoelemente nach DIN EN 60584 und DIN 43710 ausgelegt werden. Er wandelt die temperaturabhängige Thermospannung des Sensors in ein Normsignal von 4…20mA um. Die Temperaturkompensation erfolgt dabei im Messumformer selbst.Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Konfiguration und Auswahl:
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Individuelle Messbereiche:
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
| Thermoelement | Definitionsbereich in °C |
|---|---|
| Typ B* | 0 – 1820 |
| Typ E | -270 – 1000 |
| Typ J | -210 – 1200 |
| Typ K | -270 – 1372 |
| Typ L | -200 – 900 |
| Typ N | -270 – 1340 |
| Typ S* | -50 – 1767 |
| Typ T | -270 – 400 |
| Typ U | -50 – 600 |
| * mit höherem Linearitätsfehler | |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Nullpunkt | >-200 – 600 °C | abhängig vom Thermoelement |
| Spanne | > 200 K | abhängig vom Thermoelement |
| Linearitätsfehler | < 1 % FS | abhängig vom Thermoelement |
| Fehler der Vergleichsstelle | <±0,5 °C | |
| Schleifenspannung | 10 – 35 VDC | verpolsicher |
| Ausgang | 4 – 20 mA | Stromschleife |
| Fühlerbruch | > 20 mA | |
| Fühlerkurzschluss | Stromwert für Raumtemperatur | |
| Reaktionszeit | < 0,1 s | |
| TK | < 100 ppm/°C | |
| Betriebstemperaturbereich | -25 – 85 °C | |
| Feuchte | < 95 % | |
| Montage | 35 mm Schiene | |
| Material | Polycarbonat | |

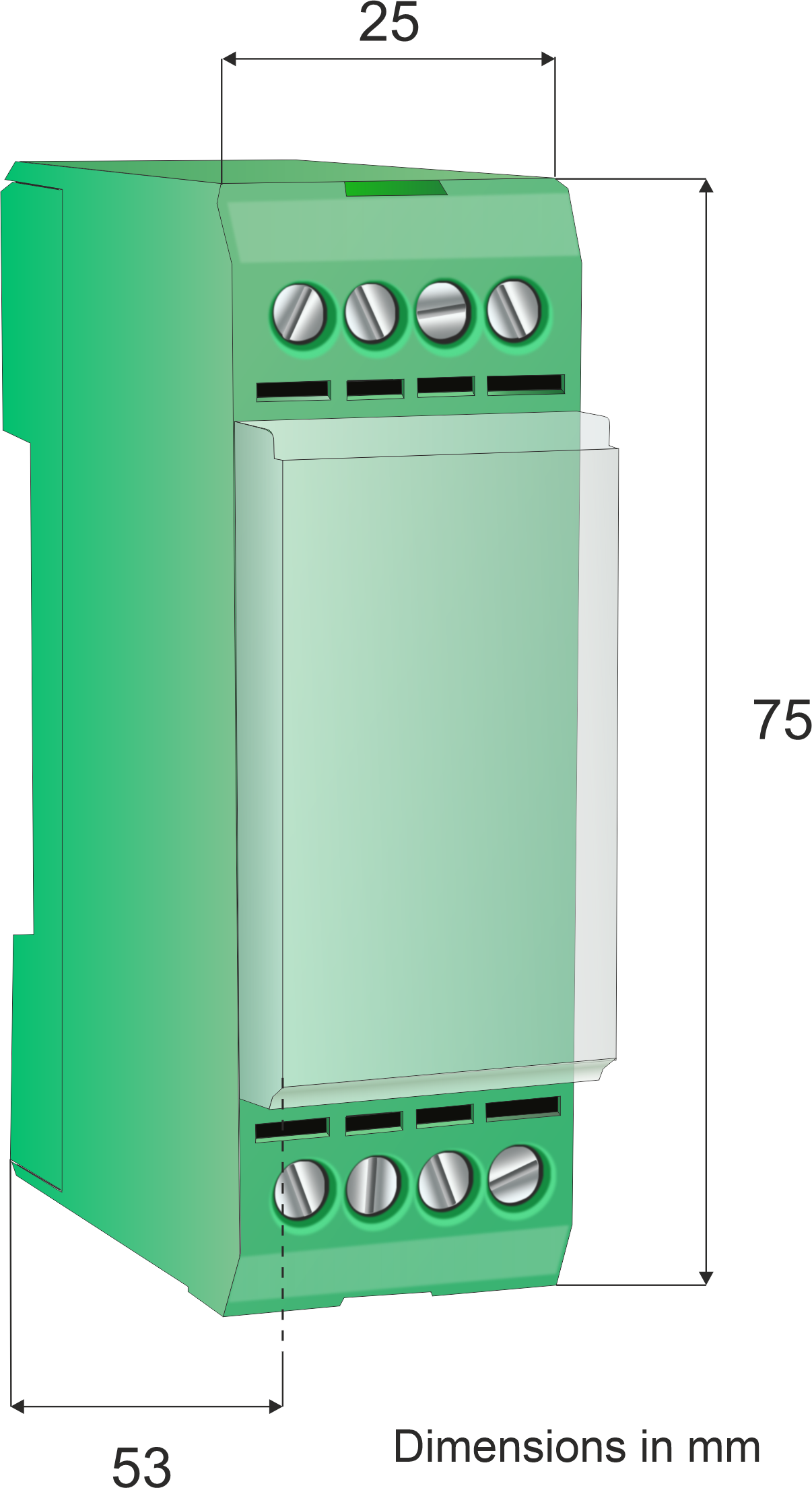

| Dimensionen | 75 × 25 × 53 mm | H x B x T |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,2 – 2,5 mm² | |
| Gewicht | ca. 60 g | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
