Messumformer LKM231
Messumformer LKM231 für Thermoelemente
Der LKM231 ist ein analoger Messumformer mit galvanischer Trennung zwischen Ein- und Ausgang zur Montage auf die Normschiene. Er kann für verschiedene Thermoelemente nach DIN EN 60584 und DIN 43710 ausgelegt werden. Er wandelt die temperaturabhängige Thermospannung des Sensors in ein Normsignal von 4…20mA um. Die Temperaturkompensation erfolgt dabei im Messumformer selbst.
Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Konfiguration und Auswahl:
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Individuelle Messbereiche:
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 200K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
| Thermoelement | Definitionsbereich in °C | ||
|---|---|---|---|
| Typ B* | 0 | … | 1820 |
| Typ E | -270 | … | 1000 |
| Typ J | -210 | … | 1200 |
| Typ K | -270 | … | 1372 |
| Typ L | -200 | … | 900 |
| Typ N | -270 | … | 1340 |
| Typ S* | -50 | … | 1767 |
| Typ T | -270 | … | 400 |
| Typ U | -50 | … | 600 |
| * mit höherem Linearitätsfehler | |||
| Nullpunkt | >-200...600°C | abhängig vom Thermoelement |
|---|---|---|
| Spanne | >200 K | abhängig vom Thermoelement |
| Linearitätsfehler | <1% FS | abhängig vom Thermoelement |
| Fehler der Vergleichsstelle | <±0,5°C | |
| Schleifenspannung | 10...35VDC, verpolsicher | Bei der Versorgung aus einer Spannung gelten die Werte der Hilfsspannung |
| Hilfsspannung | 24VDC ±10% | verpolsicher |
| Max. Stromaufnahme | 40mA | |
| Ausgang | 4...20mA | Stromschleife |
| Prüfspannung | 1kV | |
| Fühlerbruch | >20mA | |
| Fühlerkurzschluss | Stromwert für Raumtemperatur | |
| Reaktionszeit | <0,1s | |
| TK | <100ppm/°C | |
| Betriebstemperaturbereich | -25...85°C | |
| Feuchte | <95% | |
| Montage | 35mm Schiene | |
| Material | Polycarbonat | |

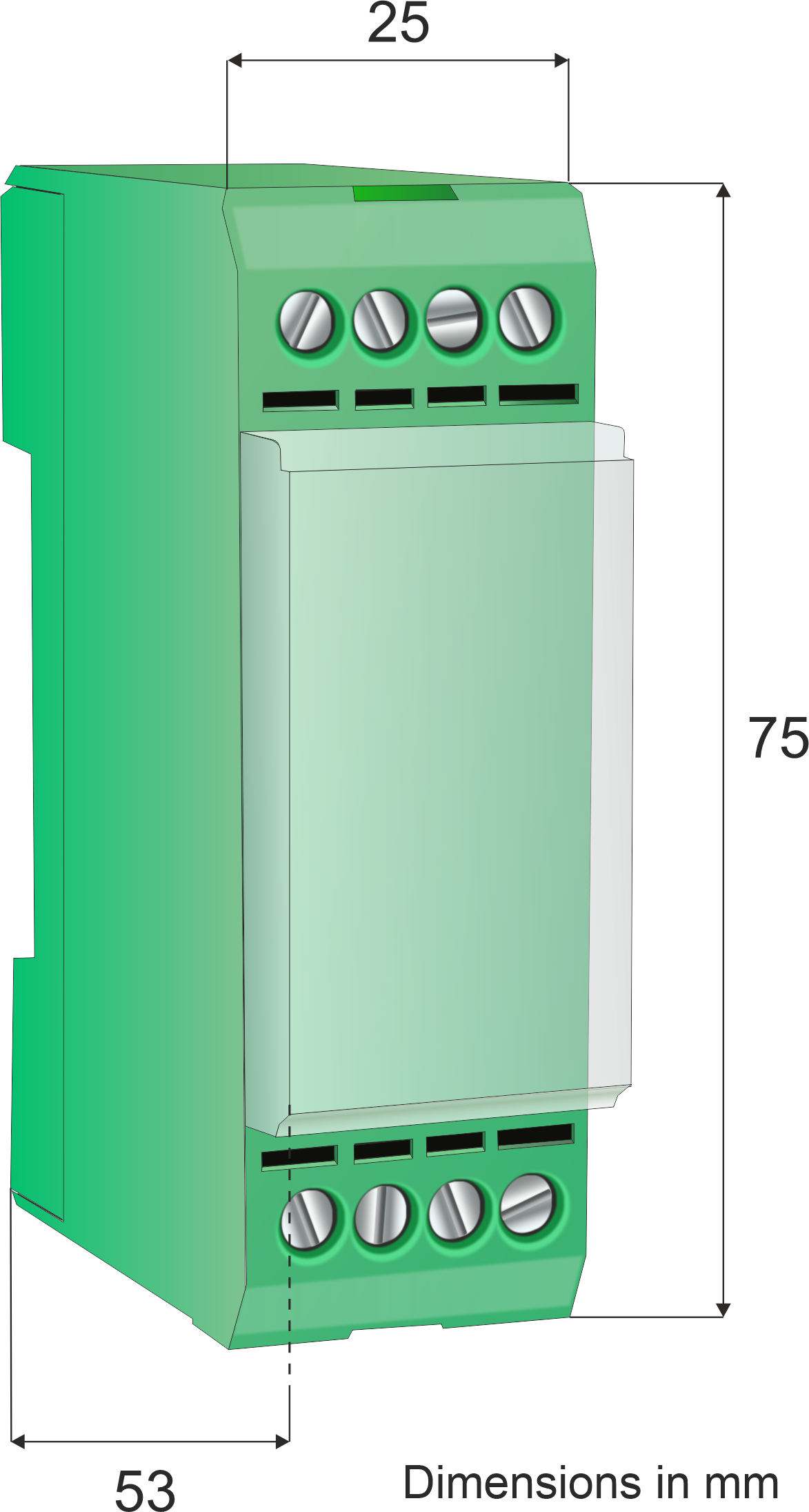

| Dimensionen | 75x25x53mm | H x B x T |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,2...2,5mm² | |
| Gewicht | ca. 60g | |
| Vibration | 5g/10...200Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM231 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM231 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
