Messumformer LKM273
Messumformer LKM273 für Pt100/Pt1000
Der LKM273 ist ein digitaler, konfigurierbarer Messumformer zur Montage auf die Normschiene und ist für Pt100 und Pt1000 Messwiderstände nach DIN EN 60751 ausgelegt. Der Sensor wird automatisch erkannt. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA um. Über vier DIP-Schalter können 13 verschiedene Messbereiche eingestellt werden. Zuleitungswiderstände werden mittels Dreileiterschaltung weitgehend ausgeglichen. Es kann auch eine Zweileiterschaltung realisiert werden.
Mit einem Nullpunkregler kann eine kleine Korrektur vor Ort durchgeführt werden.
Folgende Messbereiche sind konfigurierbar:
Folgende Messbereiche sind konfigurierbar:
| -100...100°C | -20...150°C | 0...250°C | 0...600°C** |
| -50...50°C | 0...50°C* | 0...300°C | |
| -40...60°C | 0...100°C | 0...400°C** | *Voreingestellt |
| -30...70°C | 0...200°C | 0...500°C** | **nur Pt100 |
| Eingang: | Pt100/Pt1000 | selbsterkennend, 2-/3- Leiterschaltung |
| gesamter Messbereich: | -100...600°C | Pt1000 bis 300°C (über DIP - Schalter einstellbar |
| Anzahl der Bereiche: | 13 | |
| Messstrom: | 0,25mA | |
| Stromaufnahme: | max. 21mA | |
| Schleifenspannung: | 10...35V | Verpolsicher |
| Auflösung: | 0,1°C | |
| Linearitätsfehler: | 0,1% | |
| Messgenauigkeit: | 0,3% | vom Messbereich |
| Messrate: | 2/s | |
| Ausgang: | 4...20mA | |
| Fühlerbruch: | >20mA | |
| Kurzschluss: | <4mA | |
| Klemmart: | Schraubklemmen | 0,2...2,5mm2 |
| Temperaturkoeffizient: | <0,015K/°C | eingestellter Temperaturbereich 0...100°C |
| Betriebstemperatur: | -25...70°C | |

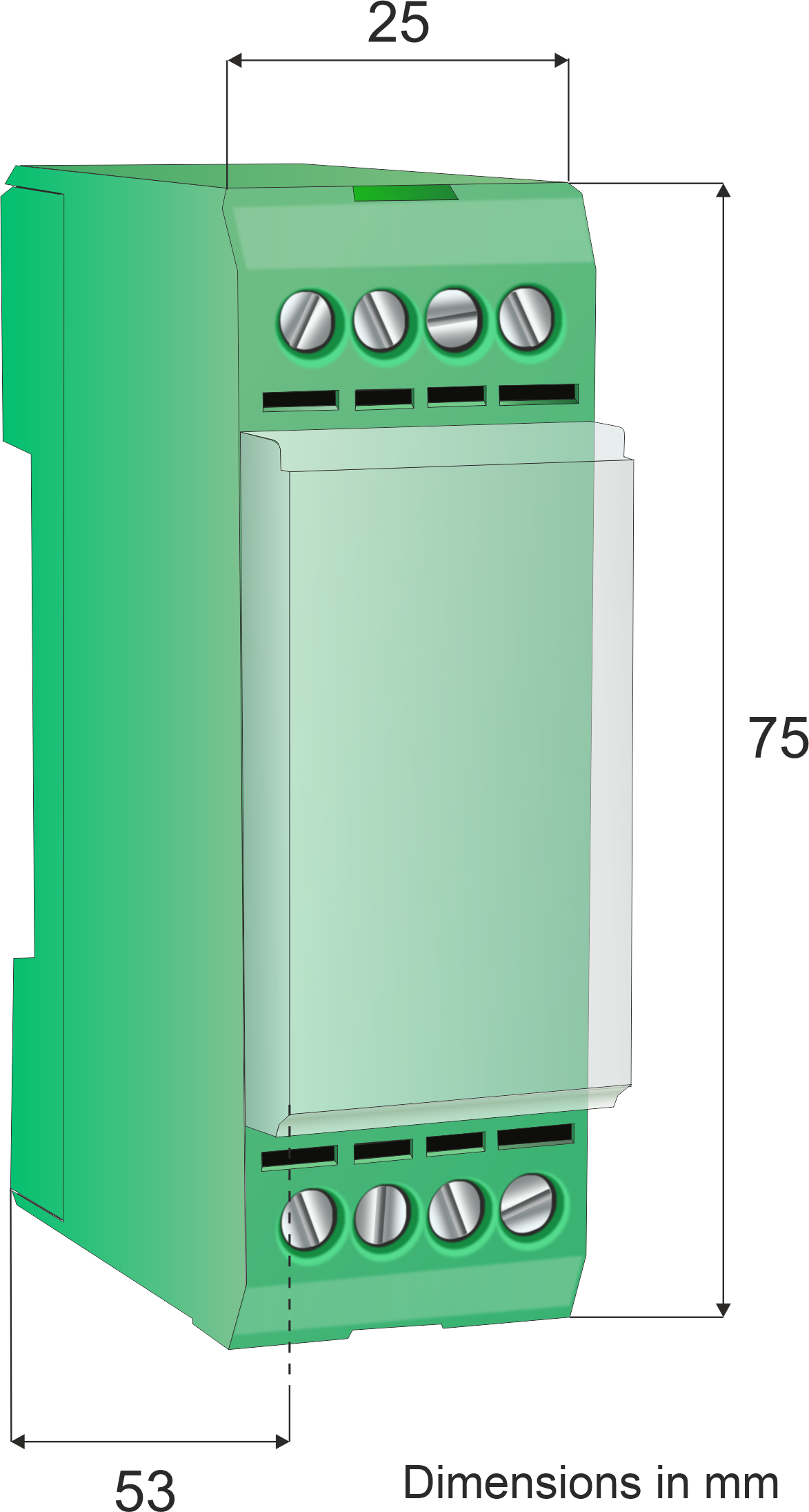

| Dimension: | 75x25x52mm | H x B x T |
| Gewicht: | 60g | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM273 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM273 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
