Messumformer LKM274
Messumformer LKM274 für Pt100/Pt1000
Der LKM274 ist ein digitaler, konfigurierbarer Messumformer zur Montage auf die Normschiene und ist für Pt100 und Pt1000 Messwiderstände nach DIN EN 60751 ausgelegt. Der Sensor wird automatisch erkannt. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 0...10V um. Über vier DIP-Schalter können 13 verschiedene Messbereiche eingestellt werden. Zuleitungswiderstände werden mittels Dreileiterschaltung weitgehend ausgeglichen. Es kann auch eine Zweileiterschaltung realisiert werden.Folgende Messbereiche sind konfigurierbar:
| -100...100°C | -20...150°C | 0...250°C | 0...600°C** |
| -50...50°C | 0...50°C* | 0...300°C | |
| -40...60°C | 0...100°C | 0...400°C** | *Voreingestellt |
| -30...70°C | 0...200°C | 0...500°C** | **nur Pt100 |
| Eingang | Definitionsbereich |
|---|---|
| Pt100 | -100 – 600 °C |
| Pt1000 | -100 – 300 °C |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Anzahl der Bereiche | 13 | |
| Messstrom | 0,25 mA | |
| Stromaufnahme | max. 10 mA | |
| Versorgungsspannung | 15 – 35 VDC, 15 – 26 VAC | verpolsicher |
| Auflösung | 0,1 °C | |
| Linearitätsfehler | < 0,1 % | |
| Messgenauigkeit | 0,3 % | vom Messbereich |
| Messrate | 2/s | |
| Ausgang | 0 – 10 V | andere Ausgangsspannung möglich |
| Fühlerbruch | > 10 V | . |
| Kurzschluss | 0 V | |
| Klemmart | Schraubklemmen | 0,2 – 2,5 mm² |
| Temperaturkoeffizient | < 0,015 K/°C | eingestellter Temperaturbereich 0 – 100 °C |
| Betriebstemperatur | -25 – 70 °C | . |

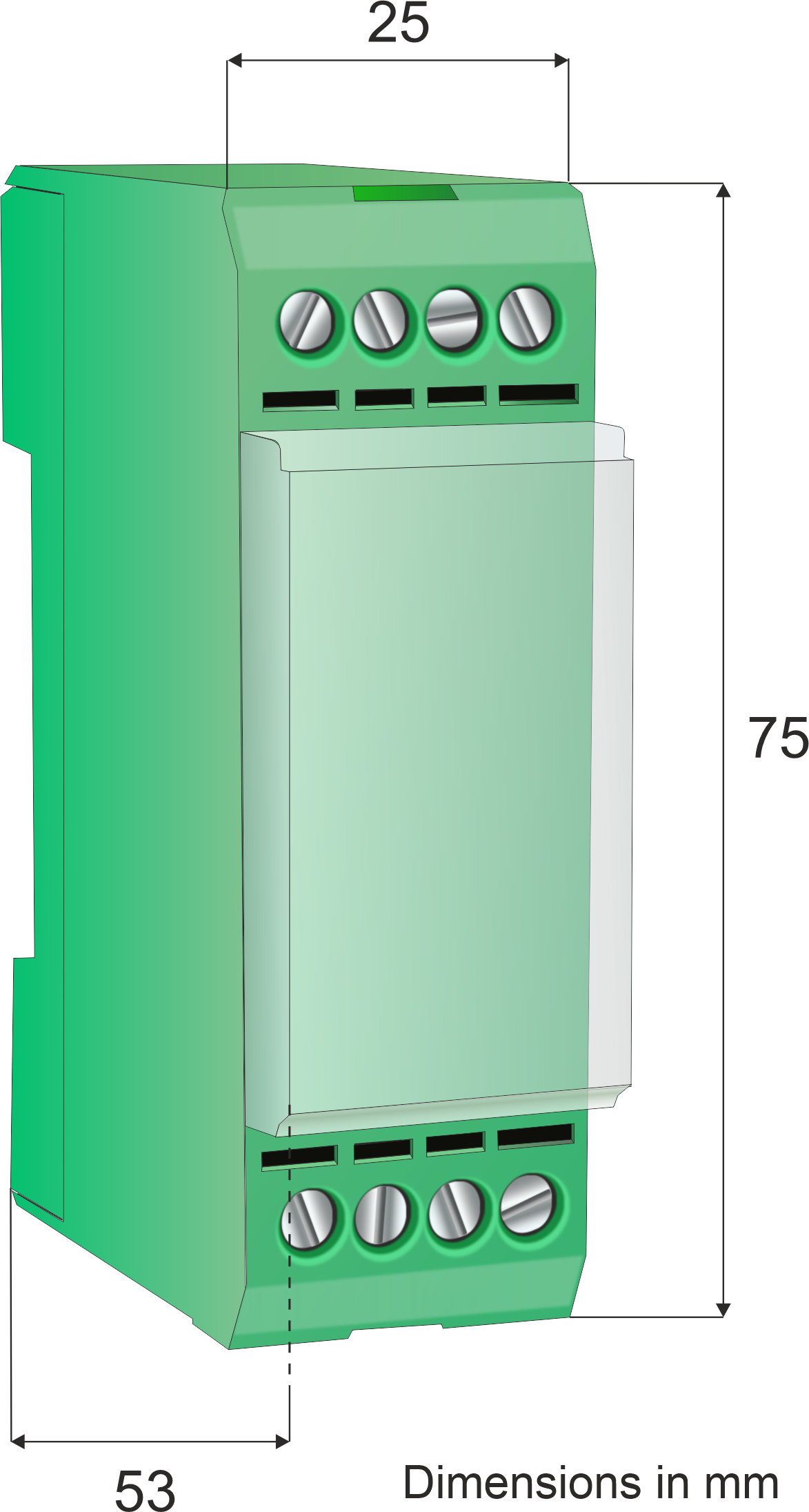

| Dimension | 75 × 25 × 53 mm | H x B x T |
| Gewicht | 60 g | . |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM274 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM274 Installations- und Bedienungsanleitung |
|
