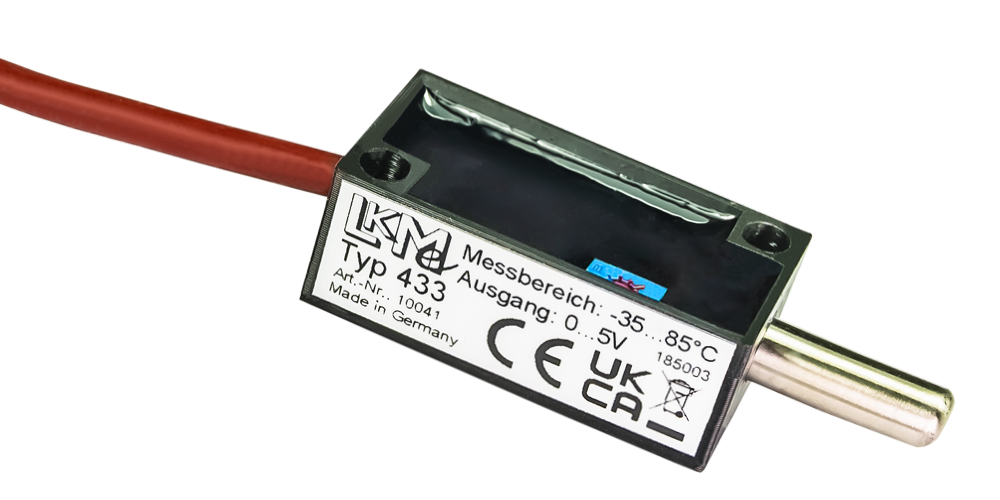

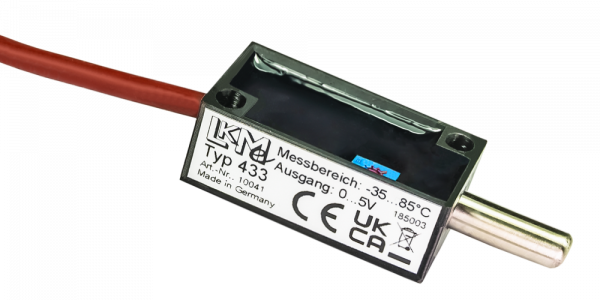

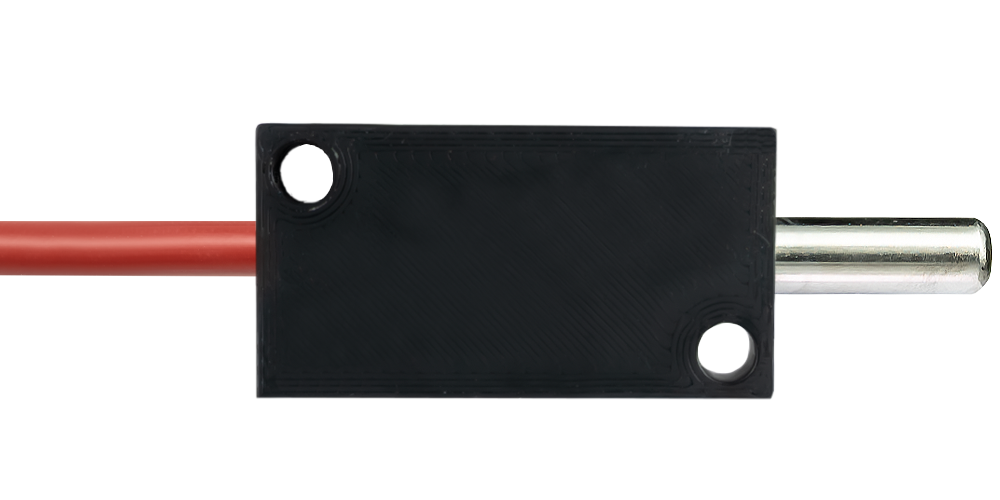

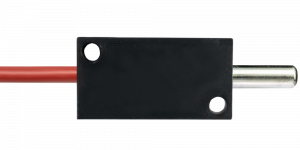

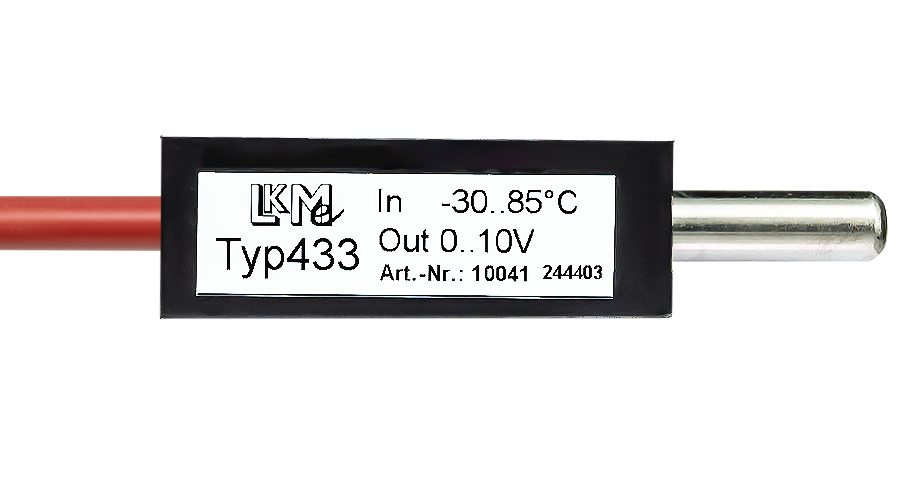

Kabelfühler LKM433
LKM433 - Kabelfühler für Spannungsausgang 0...10V

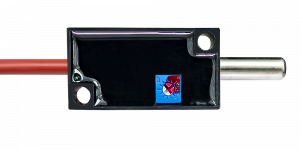

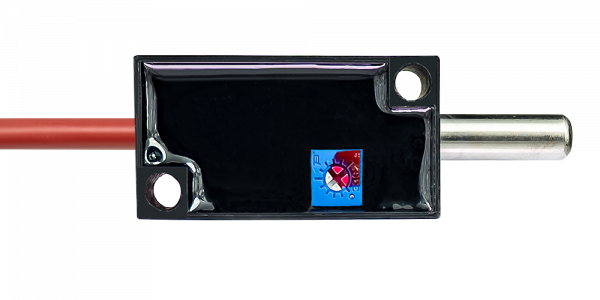

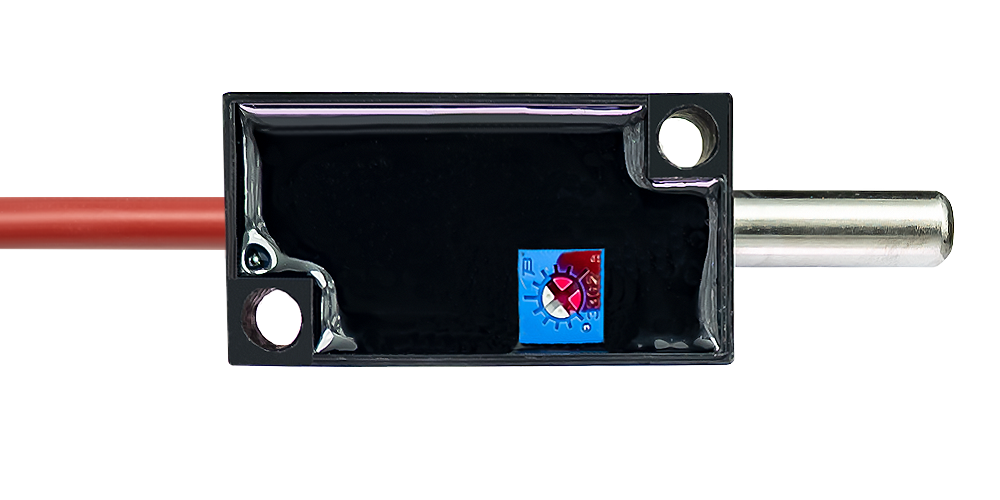

Der LKM433 ist ein Kabelfühler mit integriertem Messumformer und Spannungsausgang 0...10V. Er eignet sich zum direkten Anschluss an Auswertegeräte mit Spannungsausgang wie PC-Karten oder SPS. Der LKM433 hat eine typische Genauigkeit von ±0,5°C. Der Fühler wird fertig abgeglichen ausgeliefert. Kleinere Korrekturen können mittels eines Reglers auf der Unterseite vor Ort durchgeführt werden. Auf Grund seines Aufbaus eignet sich dieser Fühler für die Montage im Außenbereich. Der Schutzgrad beträgt IP64. Der maximale Messbereich liegt zwischen –30 und 85°C. Neben den Standardmessbereichen können auch kundenspezifische Messbereiche geliefert werden. Der Kabelfühler LKM433 wird mit einer Kabellänge von 1,0m ausgeliefert.Individuelle Messbereiche sind auf Anfrage erhältlich (Button >>Frage zum Produkt<<).
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Halbleitersensor | |
| Messbereich | max. -30 – 85 °C | Kundenspezifisch |
| Versorgungsspannung bei 0 – 10 V | 15 – 30 VDC, 15 – 26 VAC | verpolsicher |
| Versorgungsspannung bei 0 – 5 V | 10 – 30 VDC, 10 – 26 VAC | verpolsicher |
| Max. Stromaufnahme | 5 mA | |
| Ausgang | 0 – 10 V, 0 – 5 V | andere Ausgangsspannungen möglich |
| Messfehler | typ. ±0,5 °C | |
| Maximaler Fehler | 0,8 °C | |
| Betriebstemperaturbereich | -30 – 85 °C | |
| Feuchte | < 95 % | |
| Anschluss | Kabel fest angeschlossen | Standard 1m Silikonleitung 3-adrig |
| Sensorlänge | 12 mm | |

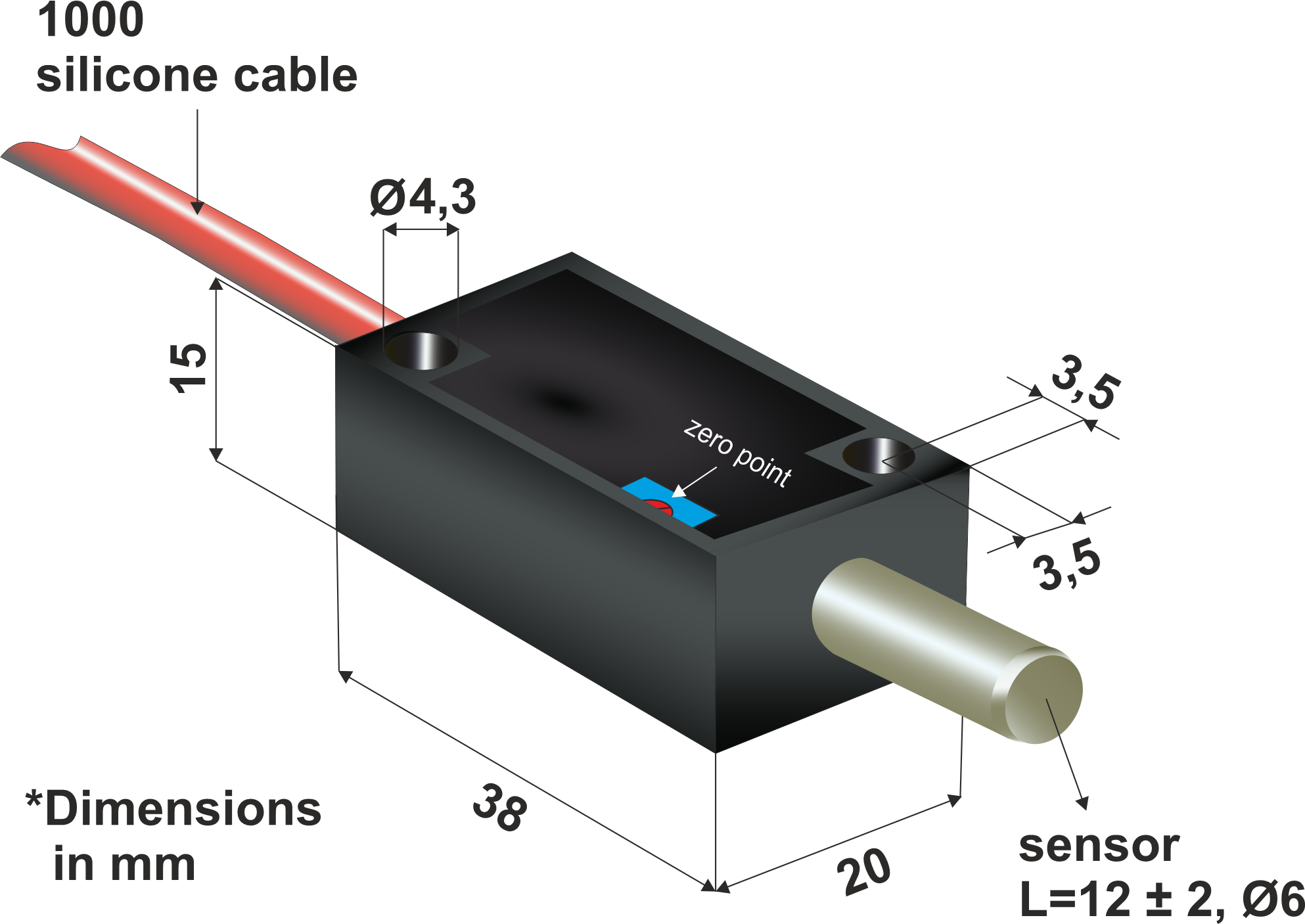

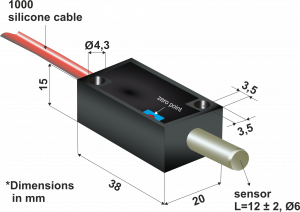

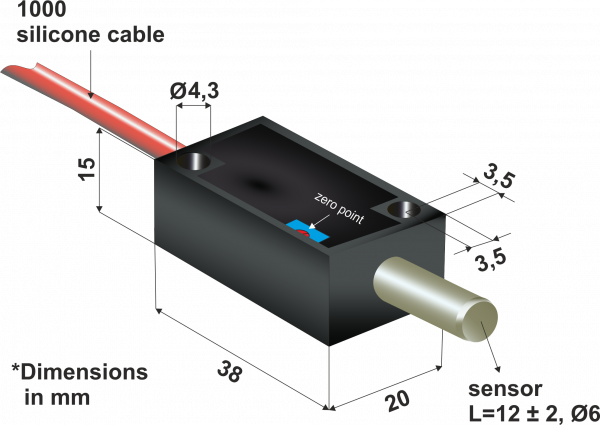

| Abmessungen | 20 x 38 x 15 mm | B x L x H ohne Sensor |
| Gewicht | ca. 30 g | |
| Gehäuse | PVC schwarz | |
| Verguss | Polyurethan, schwarz | |
| Material | Polycarbonat | |
| Schutzart | IP 64 | |
| EMV | EN 61326-1, EN 61326-2-3 | Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM433 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM433 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
