Modbus Außenfühler LKM459

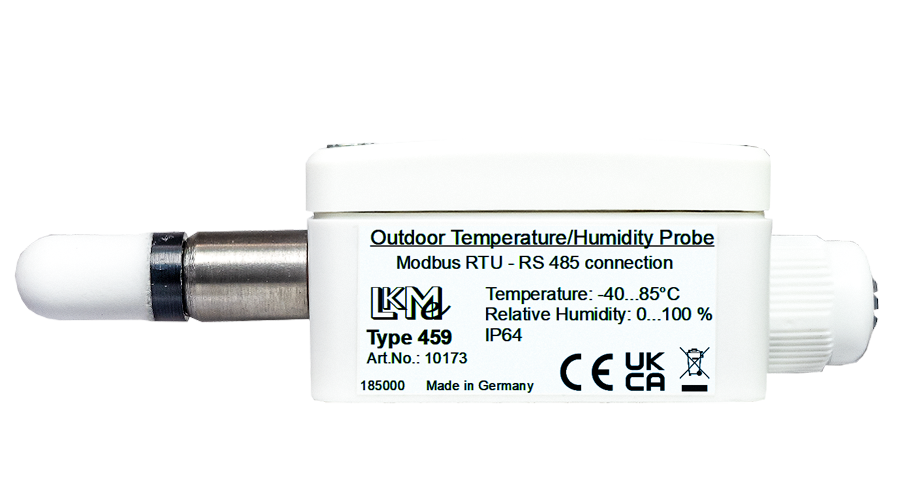

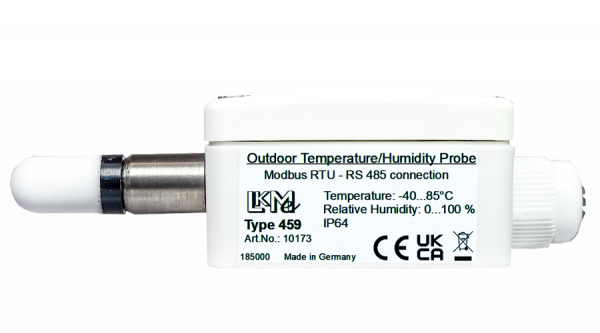

LKM459 Außentemperatur- / Feuchte-fühler Modbus RTU
Der LKM459 ist ein industrietauglicher Außentemperatur- und Feuchtefühler mit Modbus-RTU (RS-485), entwickelt für den Einsatz in Gebäudeautomation, Industrieanlagen und Schaltschrankmontage. Das Gerät misst Temperatur und relative Luftfeuchte mit einer Auflösung von 0,1 (°C / % r.H.) und wird werkseitig kalibriert ausgeliefert. Kleinere Feldkorrekturen sind über zwei mechanische Einstellregler möglich.
Technische und funktionale Highlights:
- Kommunikation: Modbus RTU (RS-485), als Slave ausgelegt. Schreibzugriffe sind nur mit gesetztem Jumper JP1 aktivierbar.
- Parametrierung: Mini-USB für die Konfiguration (z. B. Slave-ID, Baudrate) sowie für die optionale Spannungsversorgung.
- Integration:
- Einfache Anbindung an Steuerungen
- Modbus-TCP/IP über externes Gateway möglich - Die Lieferung erfolgt fertig kalibriert und ist vor Ort via P1 (Temperatur) und P2 (Feuchte) justierbar.
- Die Mechanik zeichnet sich durch eine wetterbeständige Sinterkappe, kompakte Abmessungen und ein montagefreundliches Gehäuse aus.
- Anwendungsbereiche: Außenmessung (Witterungsschutz wird empfohlen), HLK-Systeme, Gebäudeleittechnik sowie Maschinen- und Anlagenüberwachung.
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Sensor | Halbleitersensor SHT31 | Integriert |
| Messprinzip | Kapazitiver / CMOS-Humidity Sensor | |
| Messgrößen | Temperatur, relative Feuchte | Optional Druck (je nach Sensor) |
| Messbereich Temperatur | -40 – +85 °C | |
| Messbereich Feuchte | 0 – 100 % r.F. | |
| Auflösung Temperatur | 0,1 °C | |
| Auflösung Feuchte | 0,1 % r.F. | |
| Genauigkeit Temperatur | ±0,3 K (bei 25 °C) | |
| Genauigkeit Feuchte | ±2 % r.F. (bei 20 – 80 % r.F.) | |
| Ansprechzeiten (τ63%) | Temperatur < 2 s; Feuchte ≈ 8 s | |
| Langzeitdrift Temperatur | ≤ 0,03 K / Jahr | Empfohlen, prüfen |
| Langzeitdrift Feuchte | ≤ 0,25 % r.F. / Jahr | Empfohlen, prüfen |
| Versorgungsspannung | 10 – 35 V DC über Klemmen | Alternative: über USB-Schnittstelle (5 V DC) |
| Leistungsaufnahme | 10 mA bei 24 V DC / 240 mW | |
| Verpolungsschutz | Ja | |
| Schnittstelle | RS485 (Modbus RTU) über Klemmen | Zusätzlich Mini-USB Typ B |
| Modbus Werkseinstellungen | Baud 19200, 8N1, Slave-ID 1 | |
| Baudraten | 1200 / 2400 / 4800 / 9600 / 19200 | Software-konfigurierbar |
| Max. Kabellänge RS485 | Bis 1200 m | Abhängig von Topologie und Baudrate |
| Parität | Gerade / Ungerade / Keine | Software-konfigurierbar |
| Stop-Bits | 1 oder 2 | Software-konfigurierbar |
| Abschlusswiderstand | Ohne / 120 Ω | Software-konfigurierbar |
| Betriebsumgebung | -40 – +85 °C; <95 % r.F. | |
| Anschlüsse | Schraubklemmen | 0,13 – 1,5 mm2 |

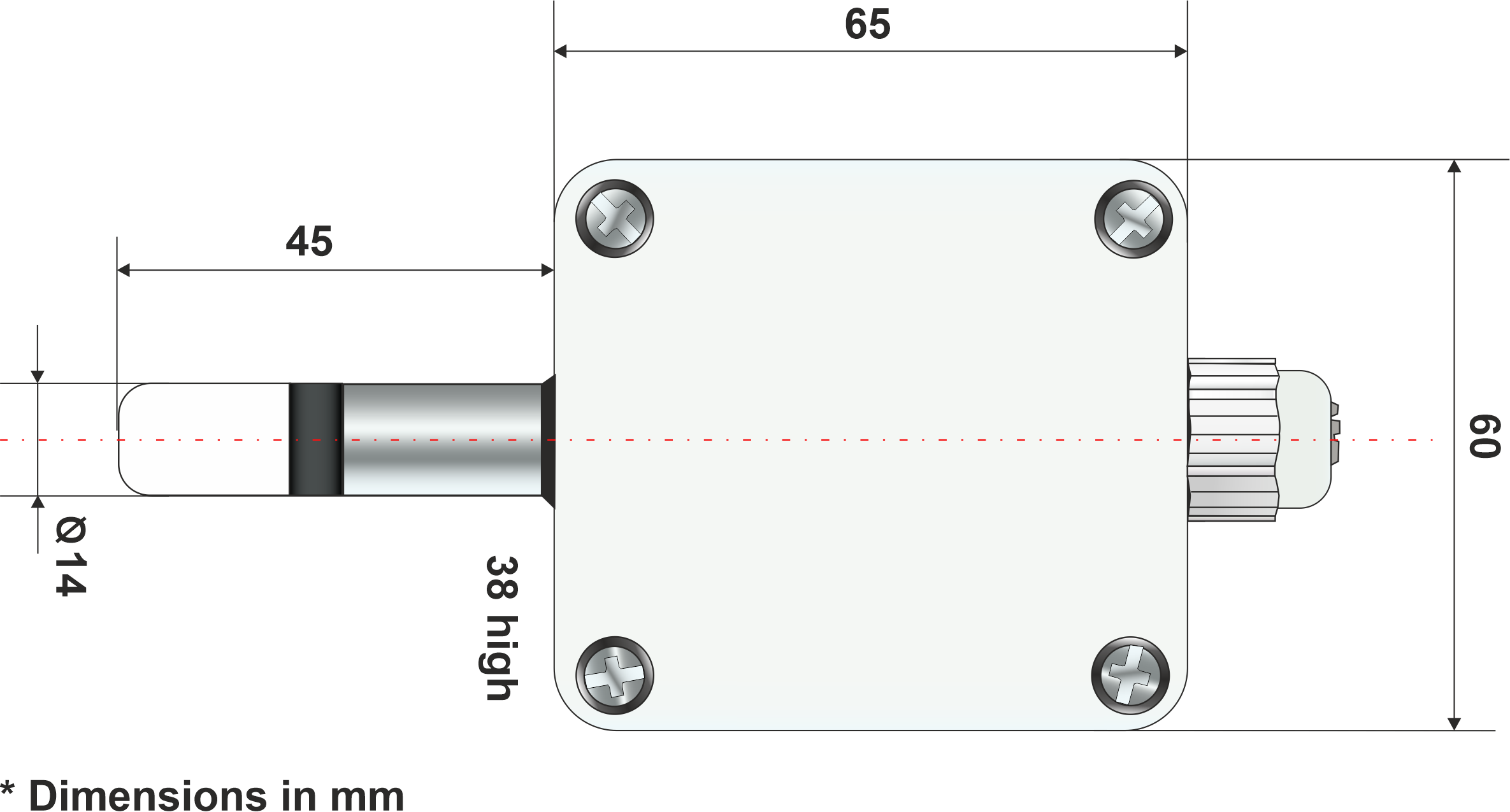

| Abmessungen Gehäuse | 58 x 65 x 35 mm (B x T x H) | |
| Abmessungen Fühlerrohr | Länge: 45 mm; Ø: 14 mm | |
| Gewicht | ca. 100 g | |
| Werkstoff Gehäuse | PA (Polyamid) | Glasfaserverstärkt |
| Werkstoff Fühlerrohr | Stahl | Sinterkappe Teflon |
| Befestigung | Wand | |
| Schutzart | IP64 gemäß DIN EN 60529 | |

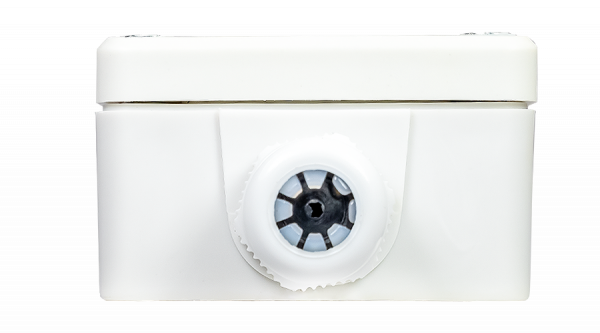

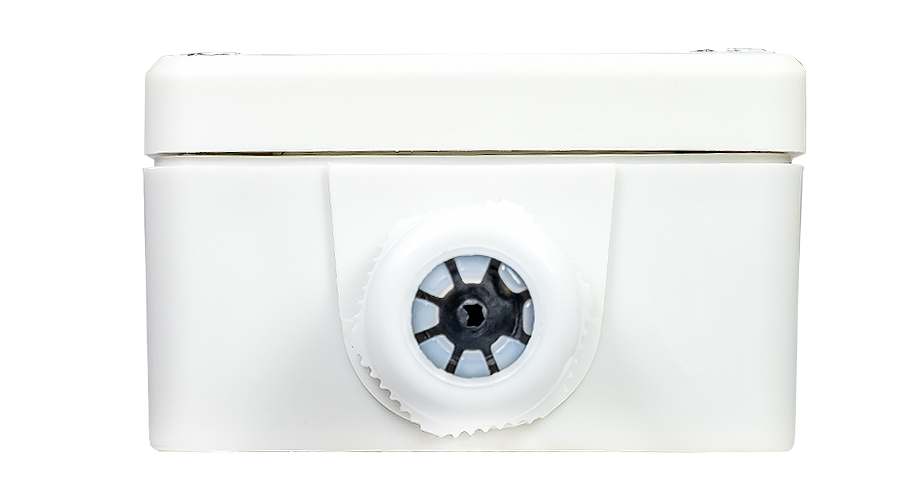

| Kabelverschraubung | PG9-Schraubanschluss | Empfohlen Ø 4 – 8 mm |
| EMV | EN 61326-1; EN 61326-2-3 | Emission und Störfestigkeit |
| Konformität | CE, UKCA, RoHS |
