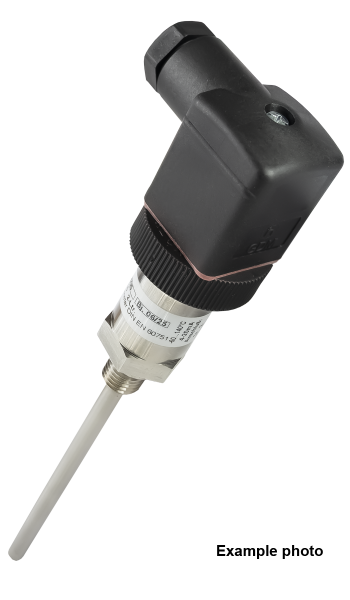

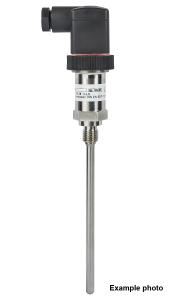

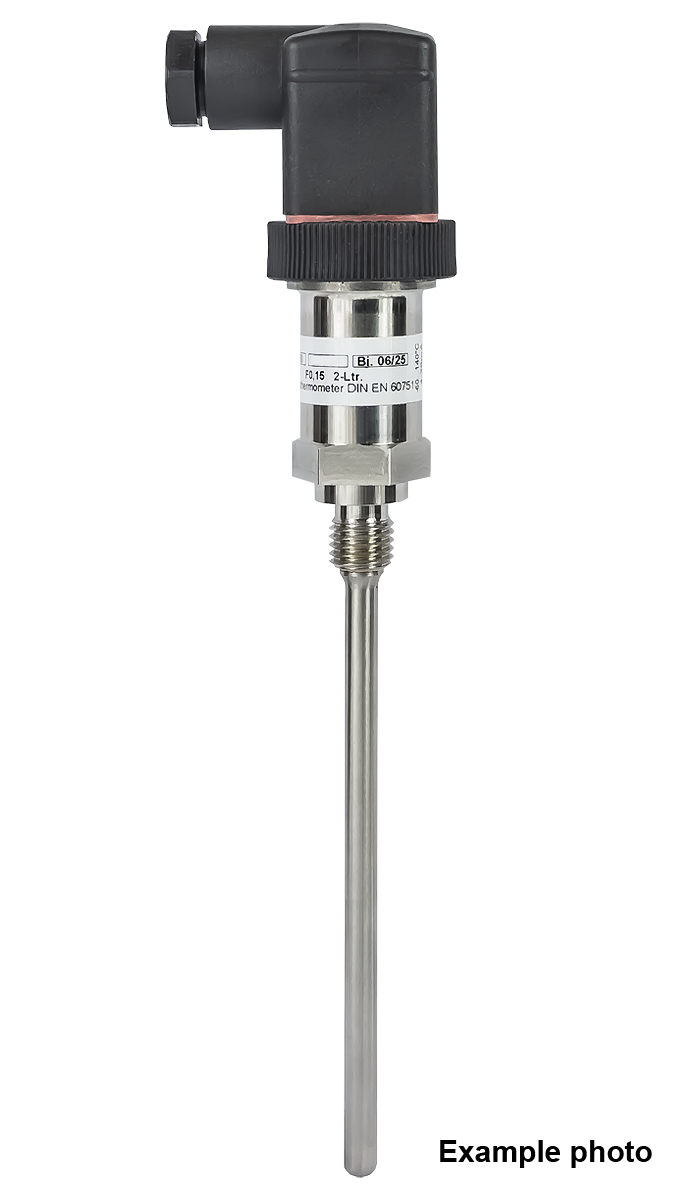

Typ406 - Widerstandsthermometer mit 4...20mA Ausgang
Der Typ406 ist ein robustes und kompaktes Widerstandsthermometer zum Einschrauben, das für Temperaturmessungen in verschiedenen industriellen Anwendungen konzipiert ist. Mit dem integrierten Messumformer für das 4...20mA Normsignal kann der Fühler direkt an ein Auswertegerät angeschlossen werden.
| Technische Eigenschaften Typ406 |
| |
Standard für genannten Preis |
Optional |
| Temperatursensor: |
1xPt100 Kl. F0,3
nach DIN EN 60751 |
1xPt100 Kl. F0,15
1xPt1000 Kl. F0,15 oder F0,3 |
| Anschlusskopf: |
Gerätesteckverbinder GSP/GDM DIN EN 175301-803 |
|
| Fühlerdurchmesser d: |
6mm |
auf Anfrage |
| Einbaulänge L1: |
100mm |
auf Anfrage |
| Einsatztemperatur Fühler: |
-50…400°C |
Abhängig von Sensor und
Fühler Werkstoff |
| Fühler Werkstoff: |
1.4571 (Edelstahl) |
auf Anfrage |
| Prozessanschluss: |
G1/2A |
auf Anfrage |
| Halsrohrlänge L2 UK-Kopf |
ohne |
Auf Anfrage |
| weitere technische Eigenschaften |
| Schleifenspannung: |
10...35VDC |
verpolsicher |
| Max. Stromaufnahme: |
23mA |
bei 24V |
| Messstrom: |
ca. 0,8 mA |
abhängig vom Sensorwiderstand |
| Linearitätsfehler: |
<0,1% FS |
|
| Ausgangssignal: |
4...20mA |
Stromschleife |
| Fühlerkurzschluss: |
<4mA |
|
| Fühlerbruch: |
>20mA |
|
| Reaktionszeit Messumformer: |
<0,1s |
|
| Einsatztemperatur Messumformer: |
-40...85°C |
|
| Temperaturkoeffizient: |
<100ppm/°C |
|
| Schutzart: |
IP 65 nach DIN 60529 |
|
| EMV: |
EN 61326-1
EN 61326-2-3 |
Emission und Störfestigkeit |
| |
|
|
Für die Festlegung des Messbereichs steht Ihnen unser Auswahlmenü zur Verfügung.
Sollten Sie einen individuellen Messbereich oder optionale Eigenschaften wünschen, können Sie dies über den Button "Frage zum Produkt" anfragen.
