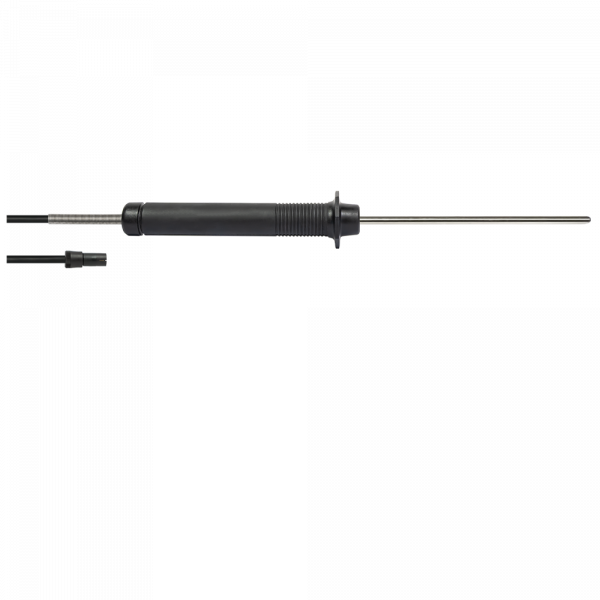

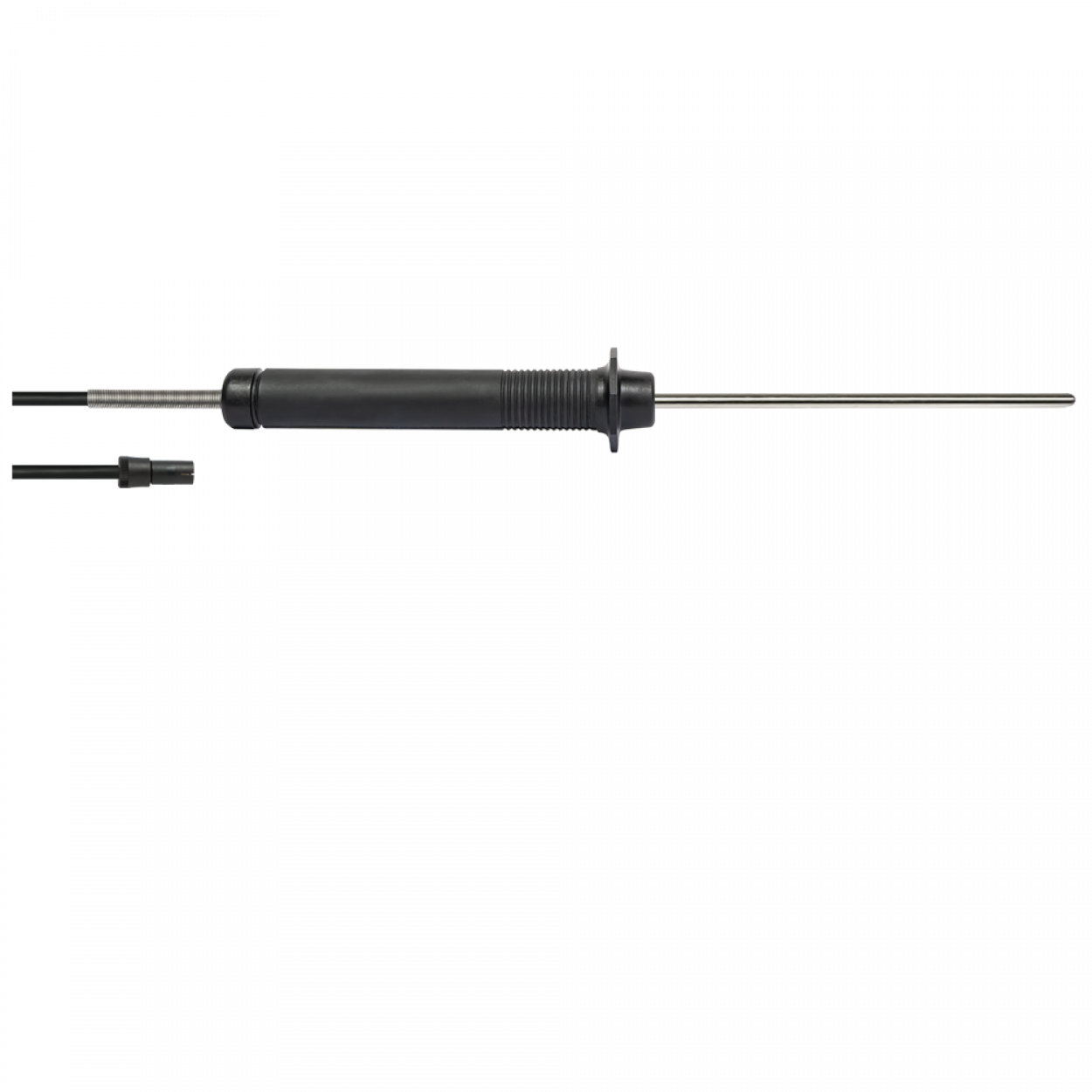

WTF 10
Tauchfühler
Universell einsetzbarer Handfühler zur Messung in Flüssigkeiten und Luft.
| Technische Eigenschaften WTF 10 |
| |
Standard für genannten Preis |
Optional |
| Sensor: |
Pt 100 nach DIN EN 60751
Klasse B (normale Toleranz) |
Pt1000
Klasse A,
1/3 DIN B (0°C)
auf Anfrage |
| Messstrom |
max. 1mA für Pt 100, max. 0,3mA für Pt 1000 |
|
| Schutzrohr: |
3mm |
2…6mm (Pt 1000 ab ø2,5mm) |
| Fühlerlänge L: |
150mm |
verschiedene Fühlerlängen
auf Anfrage |
| Einsatztemperatur Fühler: |
−50…+400°C
(gilt für die Messspitze) |
Abhängig von Sensor und
Schutzrohrwerkstoff |
| Fühler Werkstoff: |
1.4571 (Edelstahl) |
auf Anfrage |
| Anschlussleitung |
1500mm |
min. 100mm |
| Leitungsmaterial: |
PVC |
|
| Einsatztemperatur Leitung: |
-30…70°C |
Abhängig von Leitungsmaterial |
| Isolationswiderstand |
≥ 100MΩ bei 20°C (100V DC) |
|
| Handgriff |
Zweischalig aus PA schwarz (max.130°C) |
|
| Schaltungsart: |
4 Leiter Schaltung |
2 oder 3 Leiter Schaltung |
| Messstrom: |
max. 1mA für Pt100 |
max. 0,3mA für Pt1000 |
| Knickschutzfeder: |
mit Knickschutzfeder |
ohne |
| Anschluss: |
Binderstecker 719, 4-polig, Pt100 |
Freie Enden,
Anschlussstecker nach Angabe |
| Optionen: |
ohne Messumformer |
mit Messumformer 4…20mA im Handgriff |
