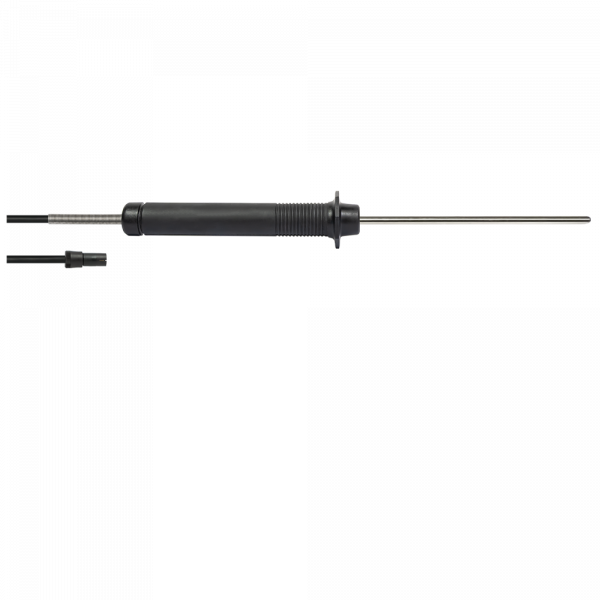

WTF 20- Einstechfühler
Universeller Handfühler zur Messung von plastischen und elastischen Massen
| Technische Eigenschaften WTF 20 |
| |
Standard für genannten Preis |
Optional |
| Sensor: |
Pt100 nach DIN EN 60751
Klasse B (normale Toleranz) |
Pt1000
Klasse A,
1/3 DIN B (0 °C)
auf Anfrage |
| Messstrom: |
max. 1 mA für Pt100 |
max. 0,3 mA für Pt1000 |
| Schutzrohr: |
3 mm
mit Einstechspitze zentrisch |
2 – 6mm (Pt 1000 ab ø2, 5 mm)
mit Einstechspitze schräg angeschliffen |

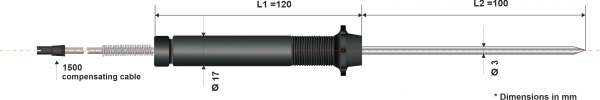

| Fühlerlänge L: |
100 mm |
verschiedene Fühlerlängen
auf Anfrage |
| Einsatztemperatur Fühler: |
-50 – +400°C
(gilt für die Messspitze) |
abhängig von Sensor und
Schutzrohrwerkstoff |
| Fühlerrohr Werkstoff: |
1.4571 (Edelstahl) |
auf Anfrage |
| Anschlussleitung: |
1500 mm |
min. 100 mm |
| Leitungsmaterial: |
PVC (schwarz) |
|
| Einsatztemperatur Leitung: |
-30 – 70 °C |
abhängig vom Leitungsmaterial |
| Isolationswiderstand: |
≥ 100 MΩ bei 20 °C (100 V DC) |
|
| Handgriff: |
zweischalig aus PA schwarz (max. 130 °C) |
|
| Schaltungsart: |
4 Leiter Schaltung |
2 oder 3 Leiter Schaltung |
| Knickschutzfeder: |
mit Knickschutzfeder |
ohne |
| Anschluss: |
Binderstecker 719, 4-polig, Pt100 |
freie Enden,
Anschlussstecker nach Angabe |
| Optionen: |
ohne Messumformer |
mit Messumformer 4 – 20 mA im Handgriff |
Optionale Eigenschaften bitte mit dem Button >>Frage zum Produkt<< anfragen.
Die Bilder dienen lediglich zu Illustrationszwecken und können vom tatsächlichen Produkt abweichen.
