Messumformer LKM103
Messumformer LKM103 für Pt100/Pt1000
Der LKM103 ist ein analoger Messumformer zur Montage im Anschlusskopf Typ B und kann für den Pt100 oder Pt1000 Messwiderstand nach DIN EN 60751 ausgelegt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA um. Zuleitungswiderstände werden mittels Dreileiterschaltung weitgehend ausgeglichen. Es kann auch eine Zweileiterschaltung realisiert werden. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.
Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Der Messumformer wird kundenspezifisch abgeglichen geliefert. Mittels Spanne- und Nullpunktregler kann ein nachträglicher Feinabgleich vor Ort durchgeführt werden.
Konfiguration und Auswahl:
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Für die Standardkonfiguration steht Ihnen das Auswahlmenü zur Verfügung, das Sie für typische Einstellungen nutzen können.
Individuelle Messbereiche:
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 20K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
Diese können Sie direkt im optionalen Kommentarfeld unter dem Auswahlmenü angeben.
Wichtige Bedingungen: Bitte beachten Sie, dass sich der Messbereich im Spezifikationsbereich des jeweiligen Sensors befindet und eine Mindestspanne von 20K aufweist. Dies stellt sicher, dass der gewünschte Bereich technisch umsetzbar ist.
Unser Team wird Ihre Bestellung auf Machbarkeit überprüfen. Sollte ein Problem auftreten, werden wir Sie kontaktieren, um eine Lösung zu finden.
| Messwiderstand | Definitionsbereich in °C |
|---|---|
| Pt100 | -200 – 850 |
| Pt1000 | -200 – 450 |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Pt100 / Pt1000 | 2- / 3-Leiterschaltung |
| Messstrom | ca. 0,8 mA | abhängig vom Sensorwiderstand |
| Nullpunkt | -200 – 600 °C | Wert für 4 mA |
| Spanne | 20 – 850 K | Nullpunkt + Spanne; Wert für 20 mA |
| Linearitätsfehler | < 0,1 % FS | |
| Schleifenspannung | 10 – 35 VDC | verpolsicher |
| Ausgang | 4 – 20 mA | Stromschleife |
| Fühlerbruch | > 20 mA | |
| Kurzschluss | < 4 mA | |
| Reaktionszeit | < 0,1 s | |
| TK | < 100 ppm/°C | |
| Betriebstemperaturbereich | -40 – 85 °C | |
| Feuchte | < 95 % | |
| Montage | B-Kopf | |

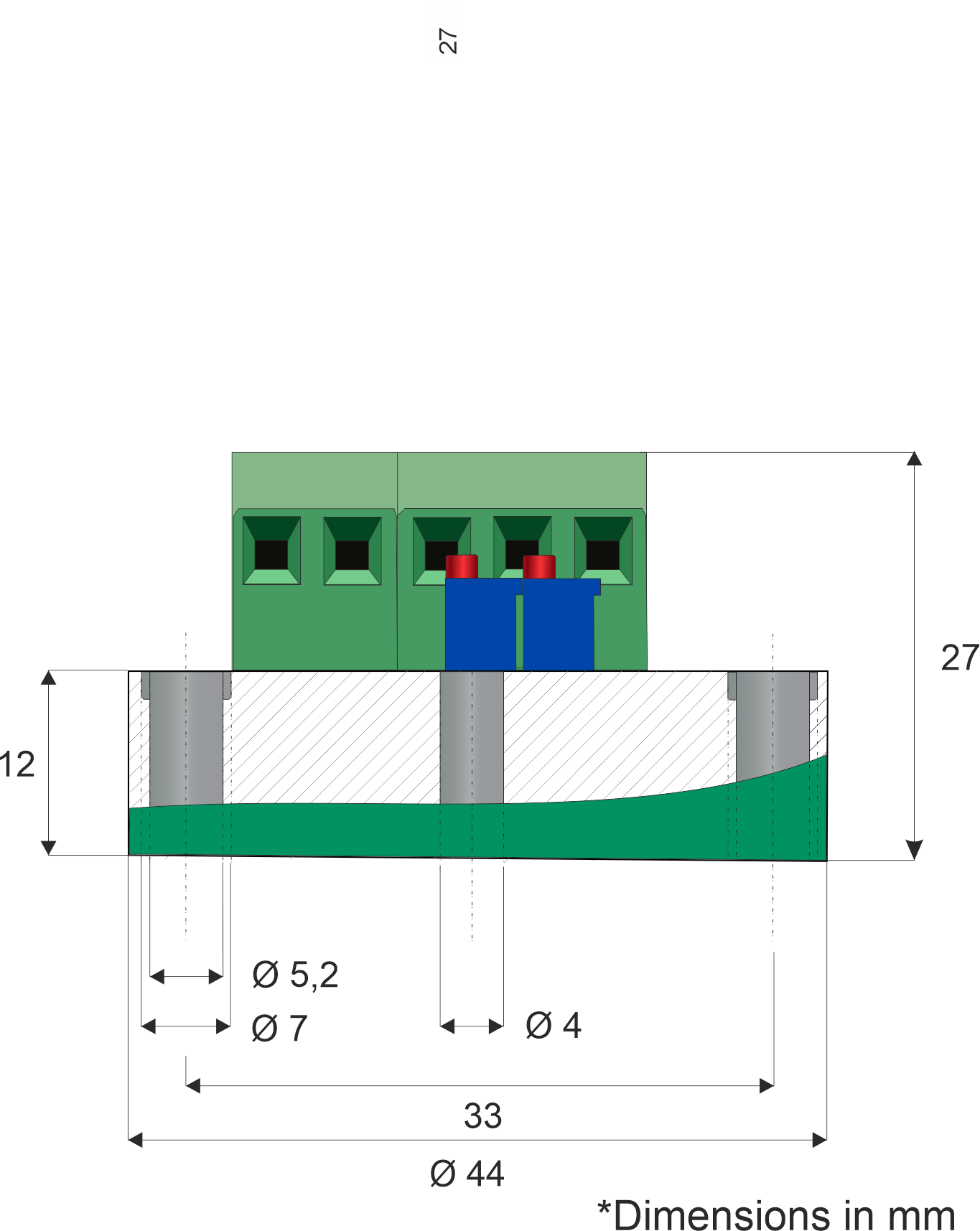

| Dimension | 44 × 26,5 mm | D x H |
| Vergussmasse | Polyurethan, schwarz | |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,13 – 1,5 mm² | |
| Gewicht | ca. 30 g | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM103 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM103 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
