Der genannte Preis gilt für folgende geometrische Abmessung sowie für Widerstandsthermometer mit Einzelmesswiderständen
Toleranzklasse B nach DIN EN 60751 (±0,3°C) in 2-Leiterschaltung.

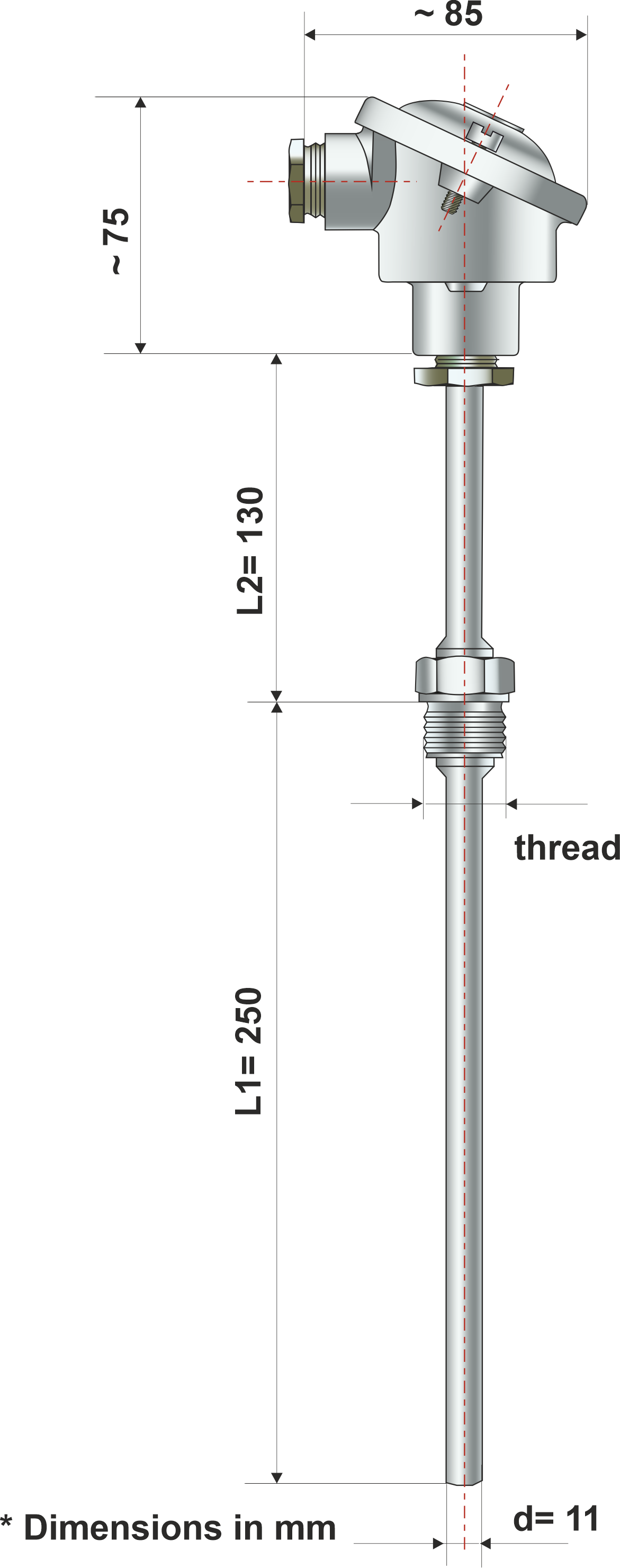

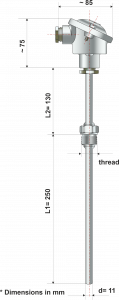

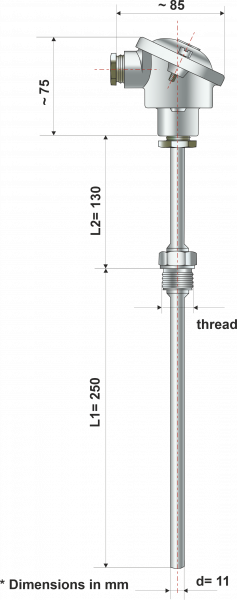

Typ |
Sensor |
Einbaulänge (l1/mm) |
Halsrohrlänge (l2/mm) UK-Kopf |
Schutzrohr-werkstoff |
Prozess-
anschluss |
Durch-messer (mm) |
354 |
F0,3, 2L, 1xPt100 |
250 |
130 |
1.4571 |
Aussengewinde
G1/2A |
11 |
Weitere technisch mögliche Abmessungen:
Pt100, Pt500, Pt1000 oder nach Auftrag; einfach oder doppelt; Genauigkeits-
Klasse A, B oder nach Auftrag; 2-, 3- oder 4-Leiterschaltung, verschiedene Temperaturbereiche
L1= auf Anfrage
L2=130mm
auf Anfrage
Schutzrohrdurchmesser
d=9mm
d=11mm
9mm/7mm abgesetzt
11mm/9mm abgesetzt
auf Anfrage
1.4571
auf Anfrage
feste Verschraubung
M20x1,5;
G1/2A; M27x2;
G3/4A
bis +380°C bei GL-Ausführung
-200 bis +600°C
-50 bis +400°C
auf Anfrage
