Messumformer LKM113
Messumformer LKM113 für Pt100/Pt1000
Der LKM113 ist ein digitaler, konfigurierbarer Messumformer zur Montage im Anschlusskopf Typ B und ist für Pt100 und Pt1000 Messwiderstände nach DIN EN 60751 ausgelegt. Der Sensor wird automatisch erkannt. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA um. Über vier DIP-Schalter können 12 verschiedene Messbereiche eingestellt werden. Zuleitungswiderstände werden mittels Dreileiterschaltung weitgehend ausgeglichen. Es kann auch eine Zweileiterschaltung realisiert werden. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.
Mit einem Nullpunkregler kann eine kleine Korrektur vor Ort durchgeführt werden.
Folgende Messbereiche sind konfigurierbar:
| -100...100°C** | -20...150°C | 0...300°C | |
| -50...50°C** | 0...50°C* | 0...400°C** | |
| -40...60°C** | 0...100°C | 0...500°C** | *Voreingestellt |
| -30...70°C** | 0...200°C | 0...600°C** | **nur Pt100 |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Pt100 / Pt1000 | selbsterkennend |
| gesamter Messbereich | -100 – 600 °C | Pt1000 bis 300 °C (über DIP-Schalter einstellbar) |
| Anzahl der Bereiche | 12 | |
| Linearitätsfehler | 0,1 % FS | |
| Messstrom | 0,25 mA | |
| Schleifenspannung | 10 – 35 V | verpolsicher |
| Auflösung | 0,1 °C | |
| Messgenauigkeit | 0,3 % | vom Messbereich |
| Messrate | 2/s | |
| Ausgang | 4 – 20 mA | |
| Fühlerbruch | > 20 mA | |
| Kurzschluss | < 4 mA | |
| Klemmart | Schraubklemmen | 0,13 – 1,5 mm² |
| Temperaturkoeffizient | < 0,015 K/°C | bei eingestelltem Bereich 0 – 100 °C |
| Betriebstemperaturbereich | -40 – 85 °C | |

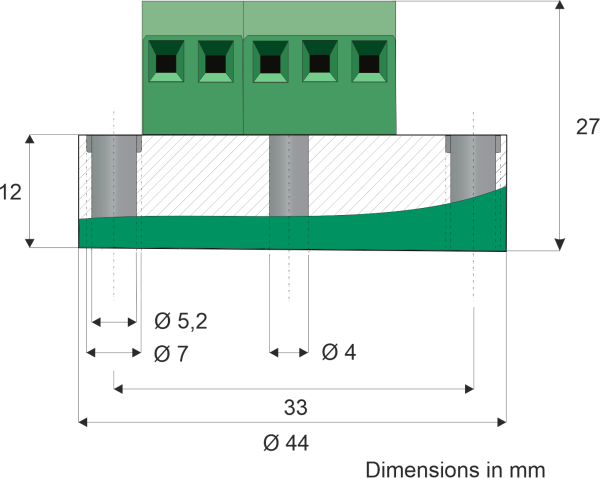

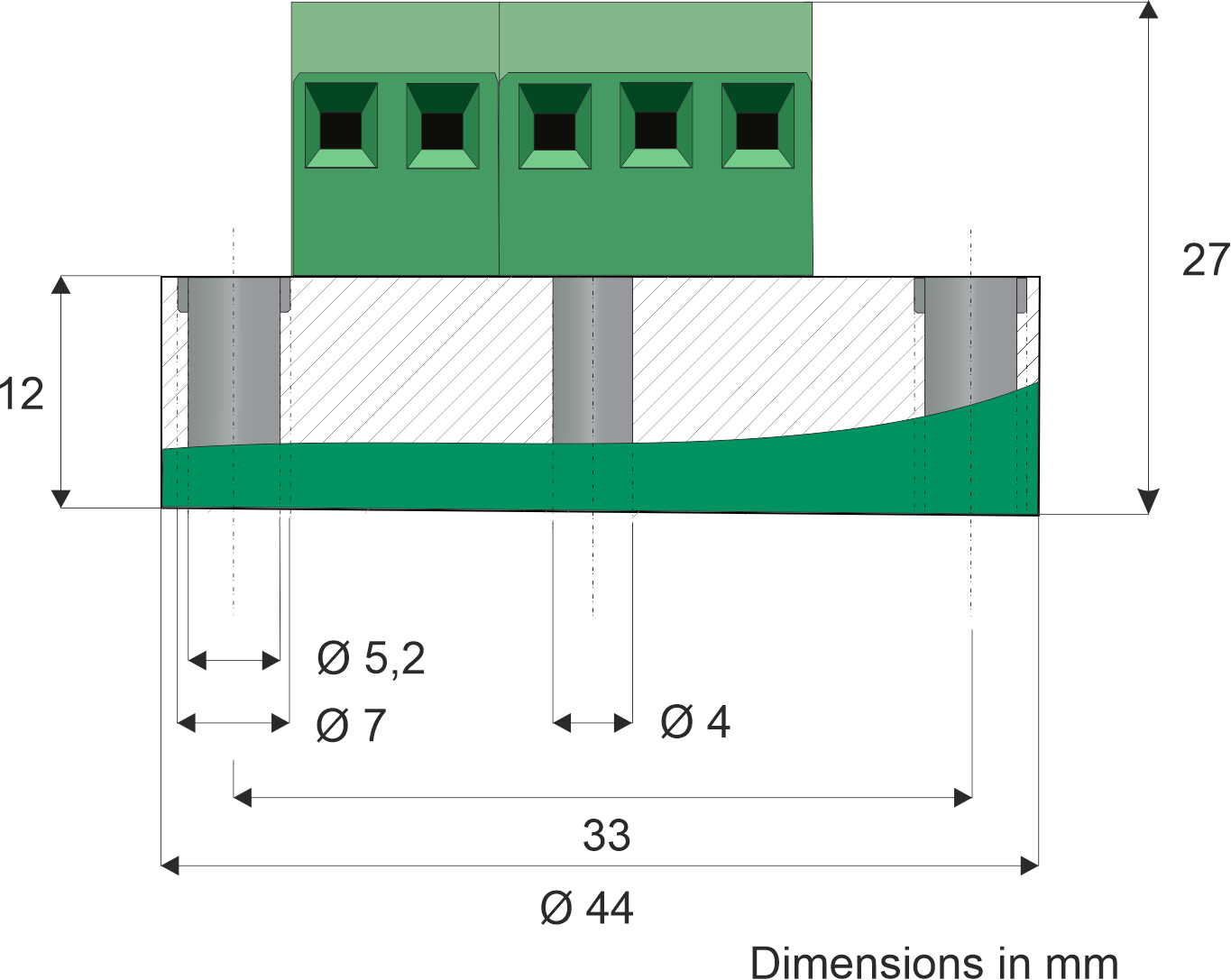

| Dimension | 44,5 × 26,5 mm | D x H |
| Gewicht | 32 g | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM113 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM113 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
