Grenzwertschalter LKM136
Grenzwertschalter LKM136 für Widerstandsthermometer
Der LKM136 ist ein digitaler, programmierbarer Temperaturschalter zur Montage im Anschlusskopf Typ B und kann für verschiedene Widerstandssensoren nach DIN EN 60751 eingestellt werden. Wird der Schaltpunkt erreicht, schaltet ein potentialfreier Relaiskontakt. Eine LED stellt zusätzlich den Schaltzustand optisch dar. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.Er kann in zwei Betriebsarten verwendet werden:
- Sicherheitsabschalter – Hierbei ist die Selbstverriegelung aktiviert, das Relais wird ausschließlich durch das Schalten des Eingangs „Clear“ gegen „GND“ zurückgesetzt. Die eingestellte Hysterese hat keinen Einfluss auf das Schaltverhalten.
- Temperaturregler – Die Selbstverriegelung ist deaktiviert. Sobald der eingestellte Wert der Hysterese erreicht ist, wird das Relais zurückgesetzt. Ein Rücksetzten mit „Clear“ gegen „GND“ ist nicht möglich.
Außerdem kann ein Offset per Software eingestellt werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Bitte beachten Sie beim Eintragen des Schaltpunktes und der Hysterese folgende Hinweise:
- Schaltpunkt, frei wählbar im Messbereich des Sensors (siehe technische Daten), ganze Zahlen
- Hysterese, frei wählbar zwischen 0,1°C und 255°C, der Schaltwert darf den Messbereich nicht verlassen
Eine Auswertung von Thermoelementen ist mit unserem LKM137 möglich.
| Messwiderstand | Definitionsbereich in °C |
|---|---|
| Pt100 | -200 – 850 |
| Pt1000 | -200 – 850 |
| Ni100 | -60 – 250 |
| Ni1000 | -60 – 250 |
| Ni100 TK5000 | -50 – 260 |
| Ni1000 TK5000 | -60 – 250 |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Schaltausgang | Schließer / Öffner | programmierbar |
| Max. Schaltleistung | 250 VAC; 5 A; 1250 VA | 30 V DC; 150 W |
| Schaltspiele (mechanisch) | 2 × 107 | |
| Schaltspiele (elektrisch) | 7 × 104 | |
| Sensor | Pt100, Pt1000, Ni100, Ni1000 | frei wählbar |
| Einstellbarer Schaltbereich | entspr. Definitionsbereich Sensor | frei wählbar |
| Schaltgenauigkeit | < 0,2 K | |
| Drift des Schaltpunktes | 100 ppm / °C | |
| Hysterese | ab 0,1 K | frei wählbar |
| Versorgungsspannung | 21 – 27 V DC | |
| Max. Stromaufnahme | 25 mA | |
| Feuchte | < 95 % | |
| Umgebungstemperaturbereich | -25 – 70 °C | |
| Montage | B-Kopf | |
| Vergussmasse | Polyurethan, schwarz | |

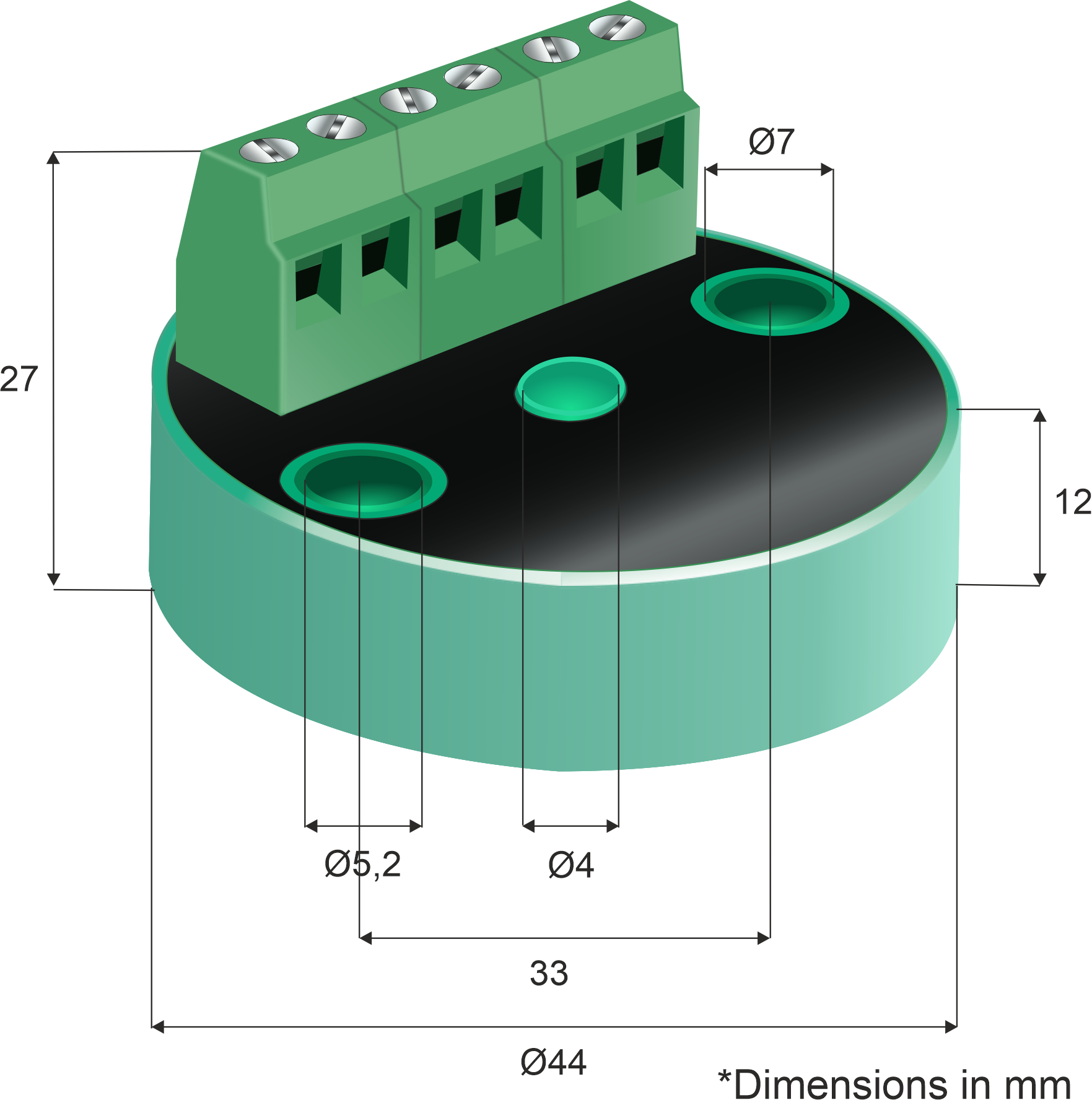

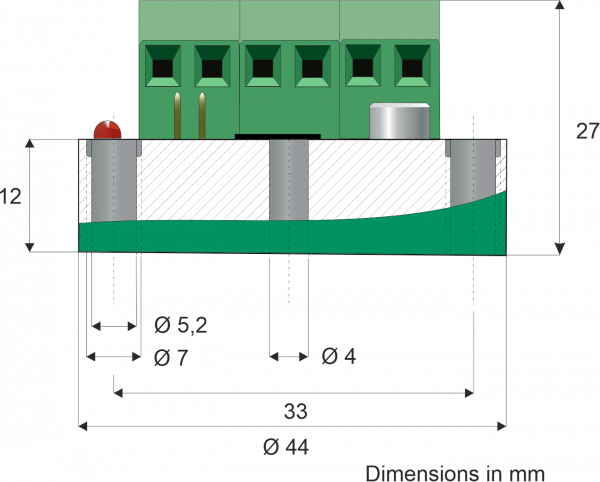

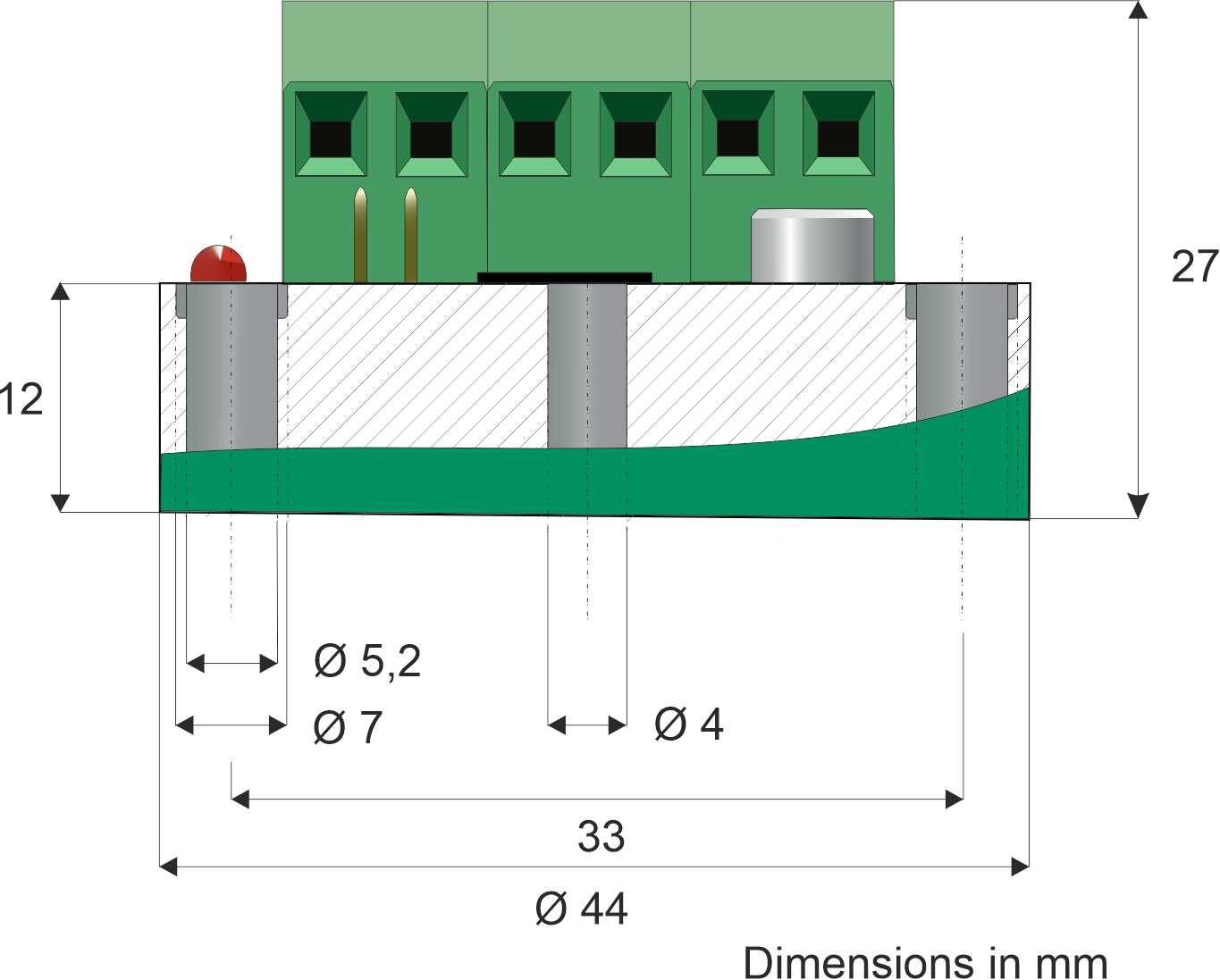

| Dimension | 44 × 26,5 mm | D × H |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,13 – 1,5 mm2 | |
| Gewicht | ca. 35 g |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM136 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM136 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Software – LKM136 Parametrierung |
ZIP | |
