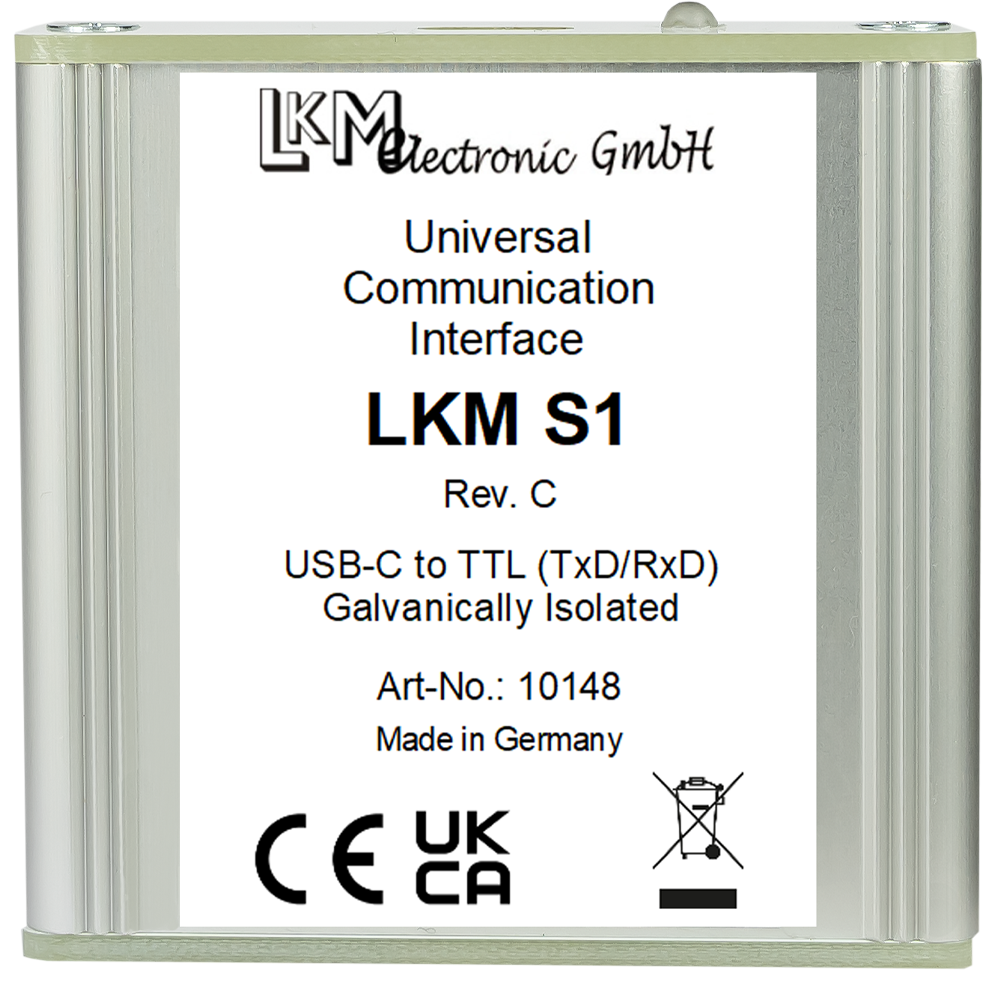

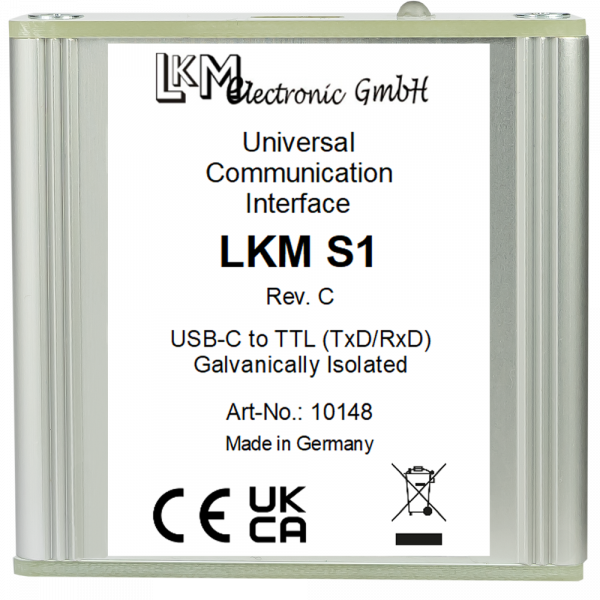

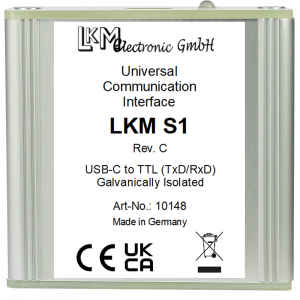

LKM S1 - Kommunikationsschnittstelle USB ↔ TTL
Über die Kommunikationsschnittstelle LKM S1 kann mit einem Großteil unserer digitalen Messgeräte kommuniziert werden. Somit können die Parameter des jeweiligen Messgeräts ganz einfach individuell am Windows-PC eingestellt werden. Darüber hinaus ist es möglich, verschiedene Daten und Betriebszustände aus den Geräten abzurufen. Die dazu benötigte Software steht im Shop bei den entsprechenden Geräten zum Download bereit.

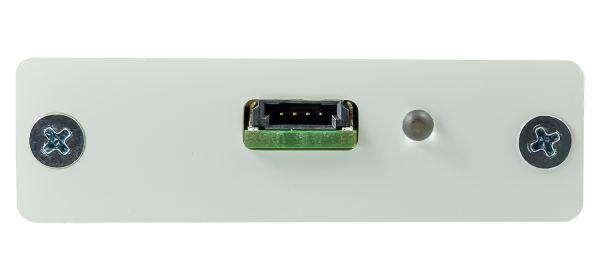

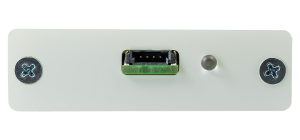

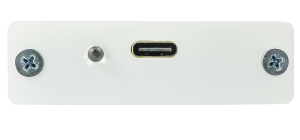

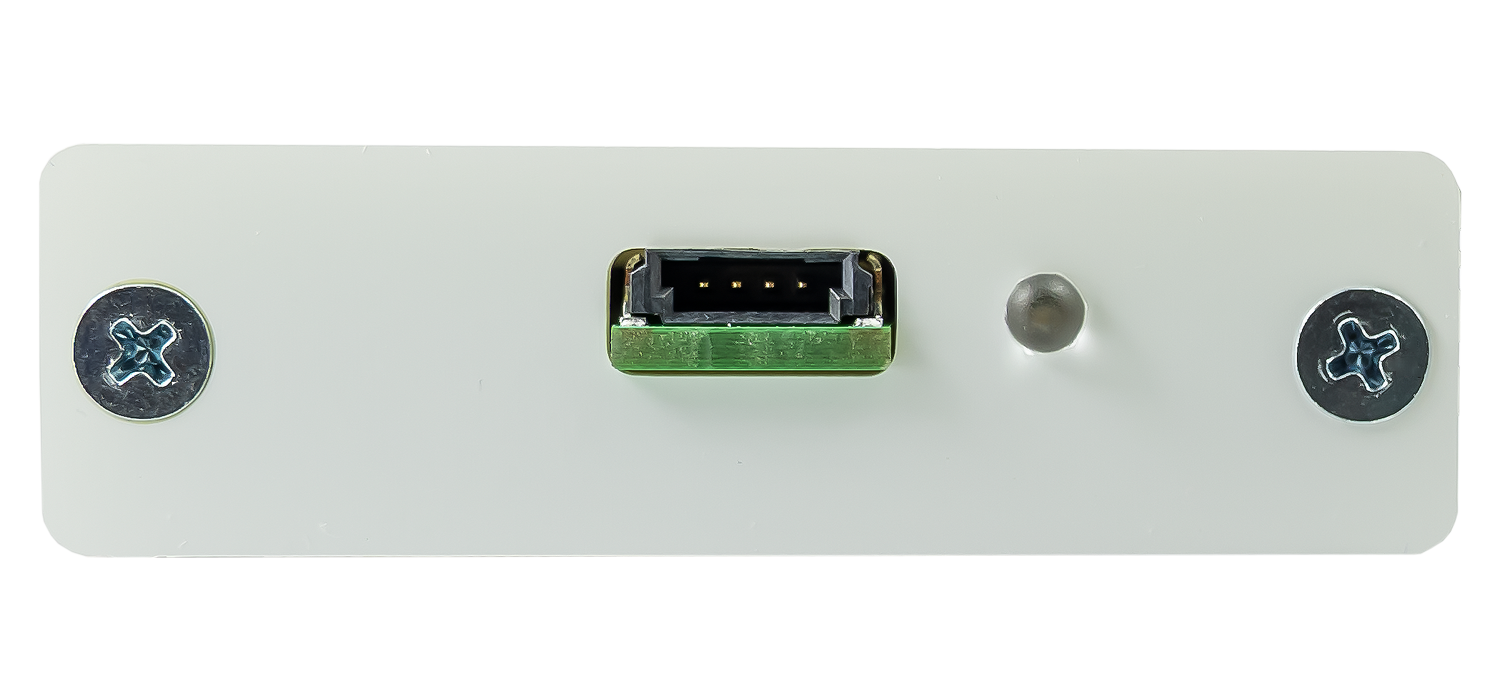

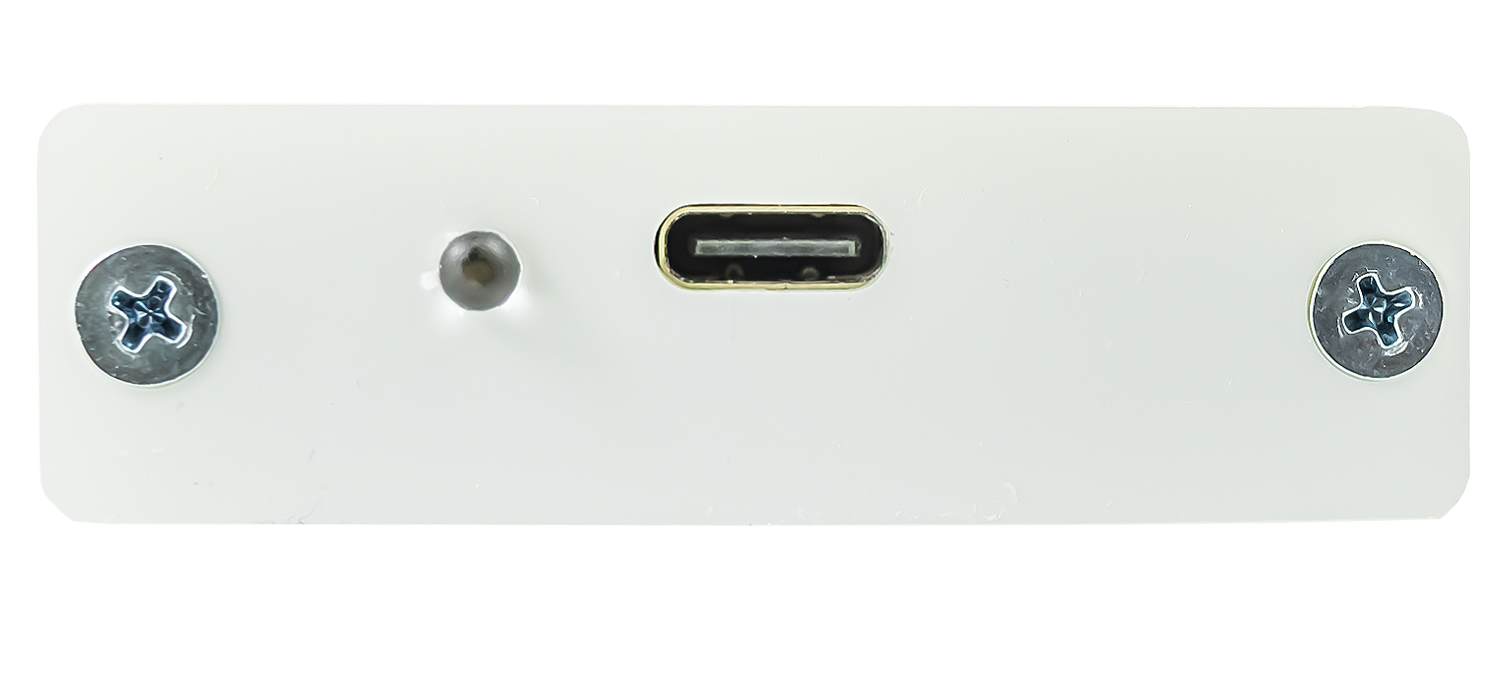

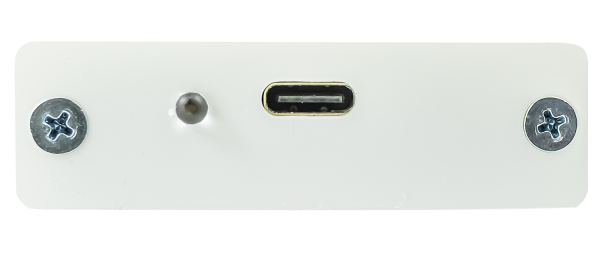

Die Schnittstelle verfügt über einen USB-C-Anschluss und eine Elektronik, welche eine galvanische Trennung von Ein- und Ausgang gewährleistet. Am Ausgang werden die Geräte mit dem Adapterkabel A1, A2 oder A3 verbunden. Mit der ebenfalls galvanisch getrennten Versorgungsspannung von 8 V können die meisten Messgeräte auch ohne separate Spannungsversorgung konfiguriert werden. Die Betriebsbereitschaft wird durch eine blaue LED angezeigt. Bei der Installation muss ein Gerätetreiber installiert werden.

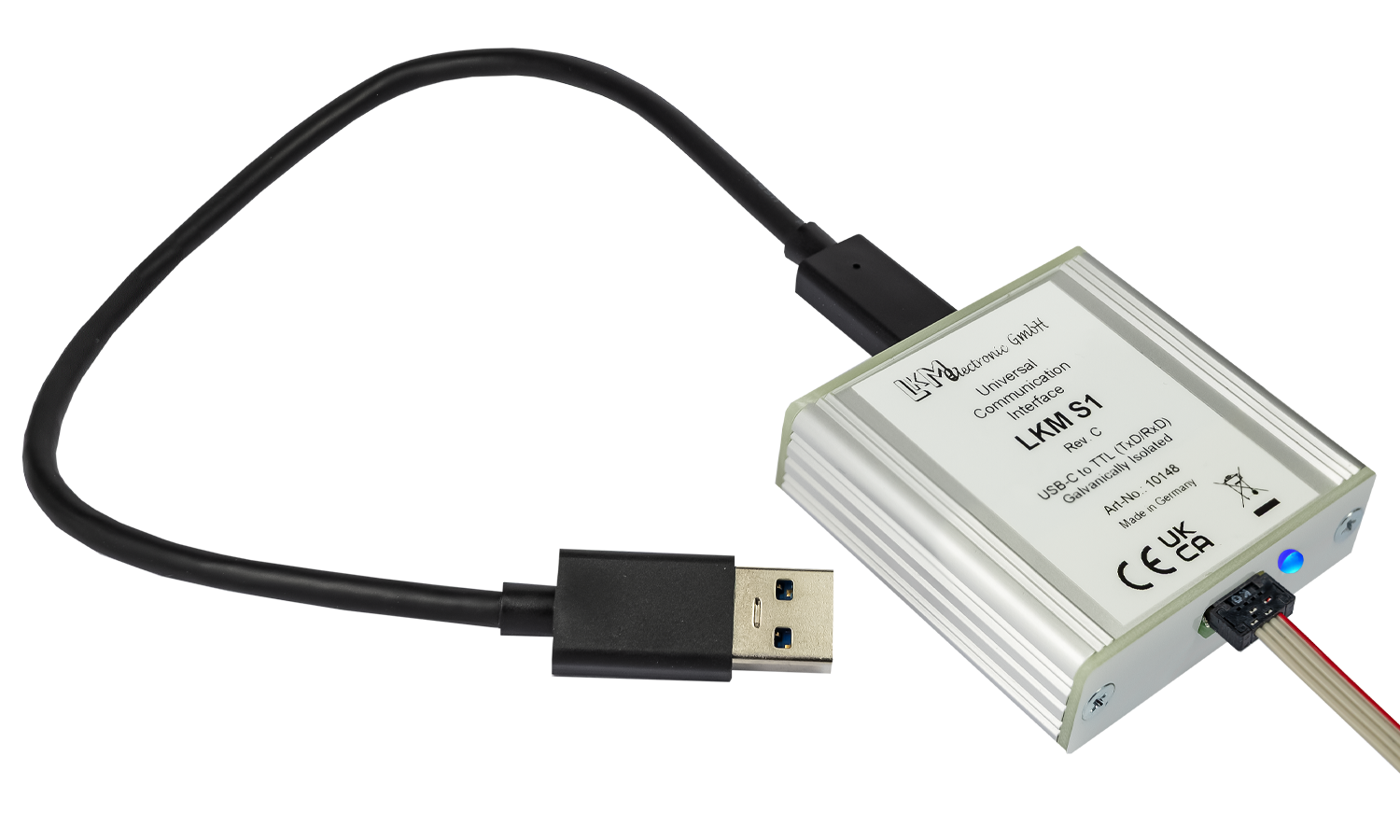

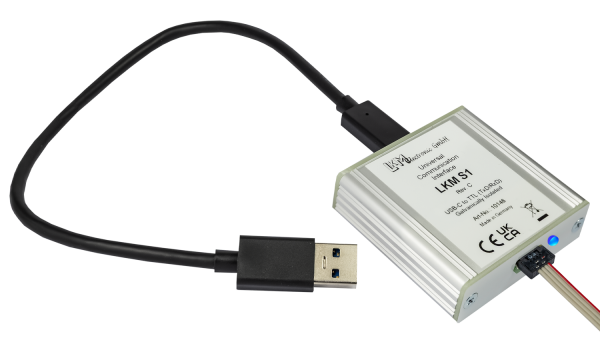

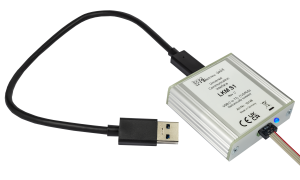

- LKM S1 (Rev. C)
- USB-C auf USB-A Anschlusskabel 1m
- 1x Adapterkabel nach Wahl (A1, A2 oder A3)
| Merkmal | Spezifikation |
|---|---|
| Eingangsschnittstelle | USB |
| Ausgangsschnittstelle | TTL (TxD/RxD) |
| Galvanische Trennung | Funktional bis zu 500 V |
| Hilfsspannung am Ausgang | 8 V stabilisiert |
| Leistungsaufnahme | < 0,3 W |
| Kabellänge USB | 1 m |
| Kabellänge Adapter | 0,22 m |
| Gerätetreiber | FTDI, kompatibel mit Windows x86/x64 |
| Gehäusematerial | Aluminium |

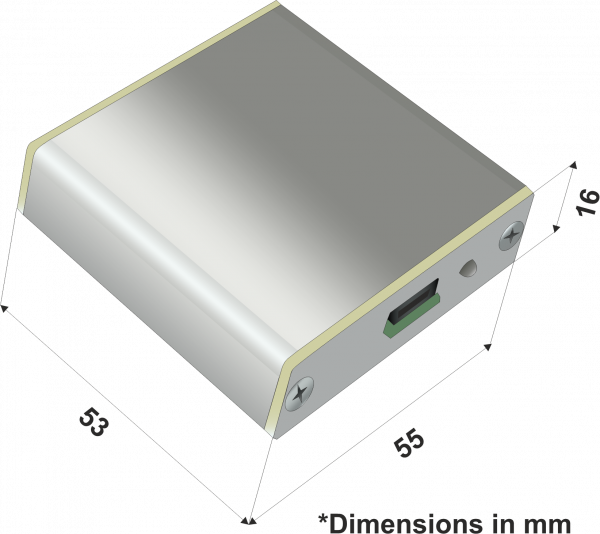

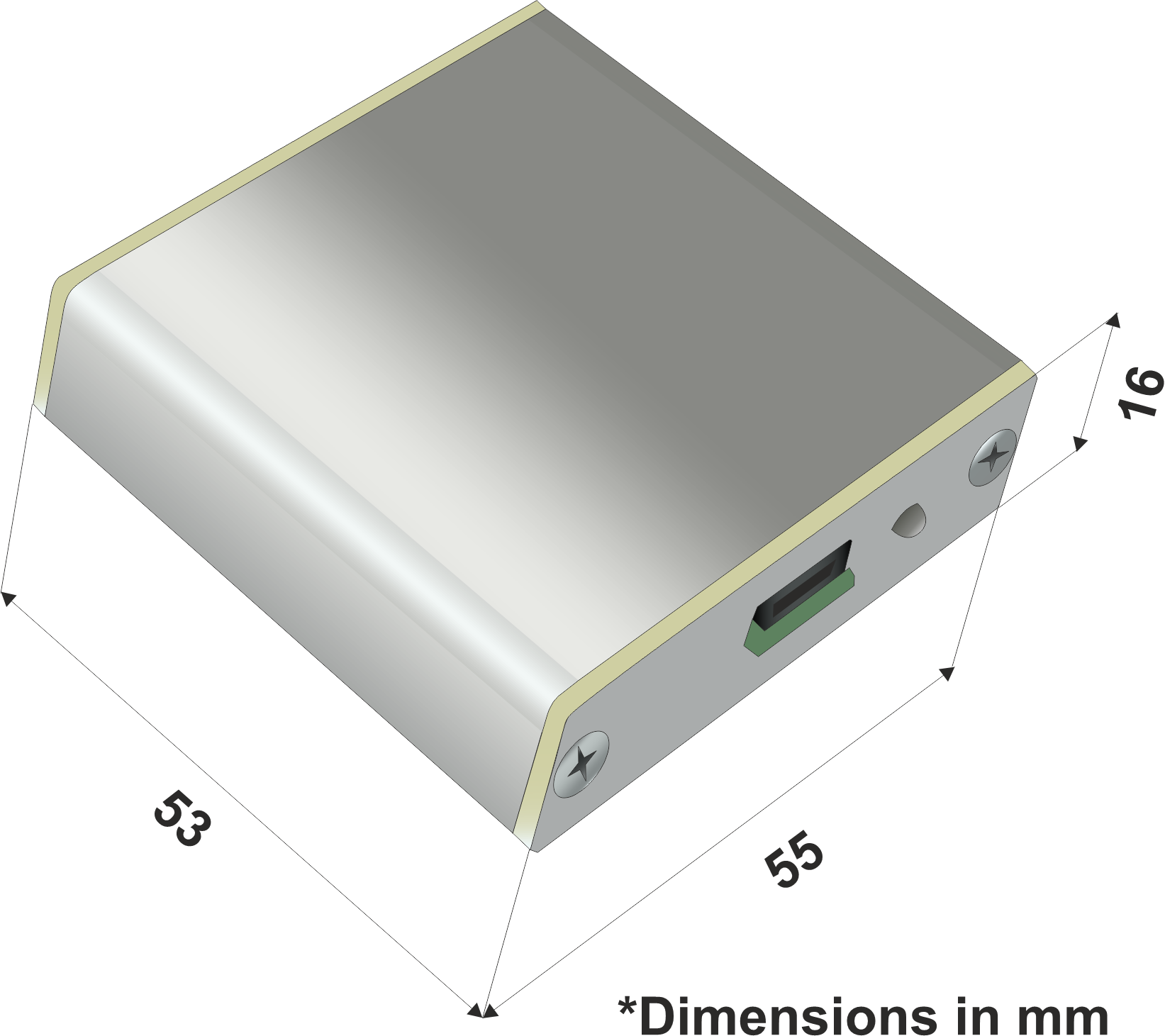

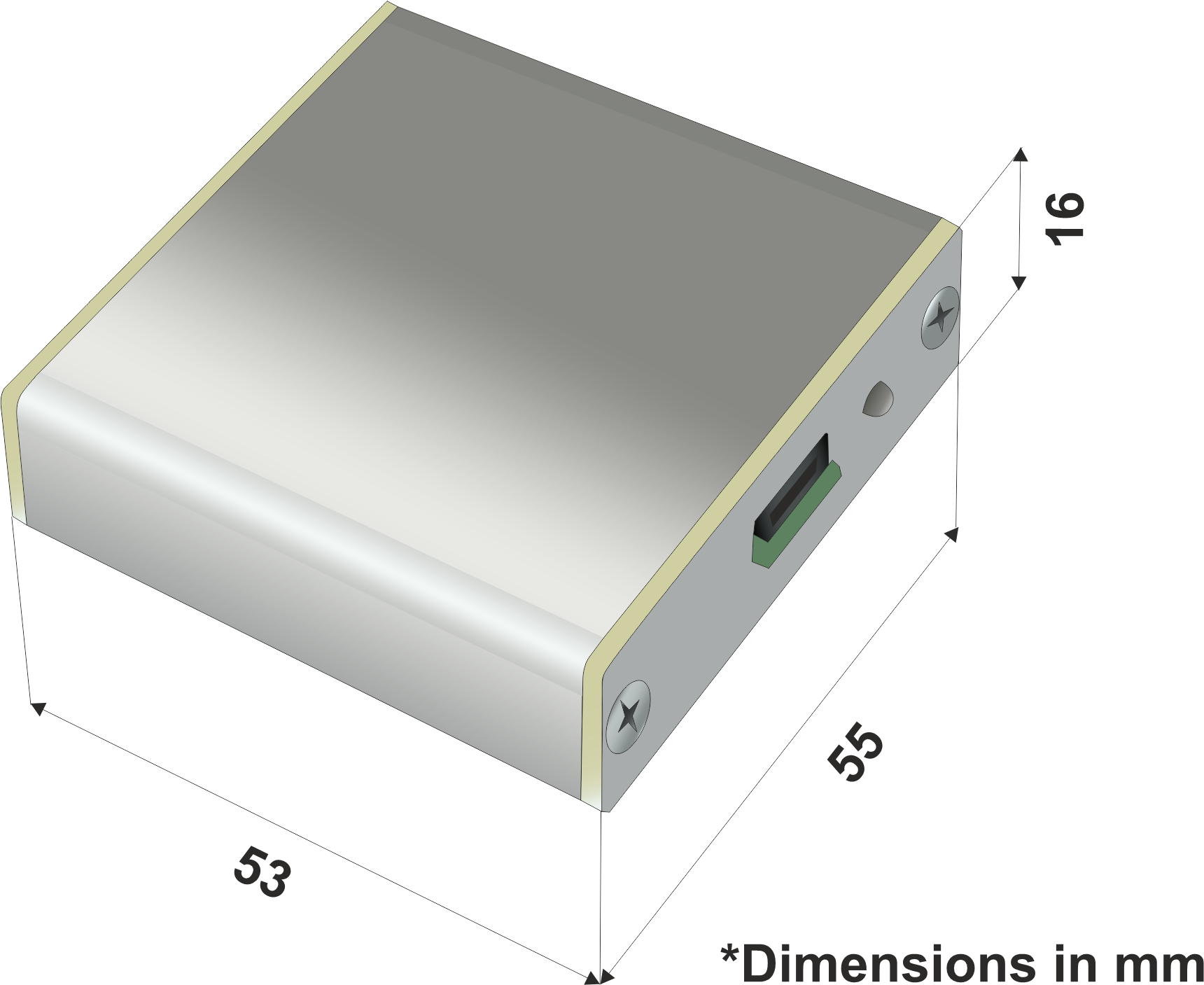

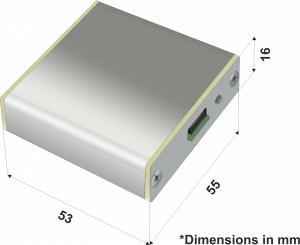

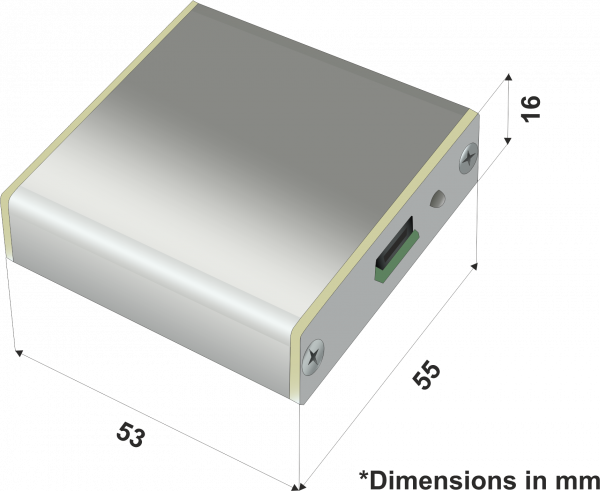

| Abmessungen | 16 × 55 × 53 mm (H × B × T) |
| Gewicht ohne Kabel | ca. 50 g |
| Schutzart | IP20 gemäß DIN 60529 |
| Adapter | Kompatible Geräte |
|---|---|
| A1 | LKM136, LKM137 LKM145 LKM154 LKM261, LKM262, LKM263, LKM264 LKM292, LKM294 LKM436, LKM437 LKM455, LKM456. LKM457, LKM458 LKM625, LKM626 |
| A2 | LKM146 LKM400 |
| A3 | DTM3000 Serie |
