Messumformer LKM146
Messumformer LKM146 für Widerstandssensoren
Der LKM146 ist ein digitaler, programmierbarer Messumformer zur Montage im Anschlusskopf Typ J (MA) und kann für verschiedene Widerstandssensoren nach DIN EN 60751 eingestellt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA oder invers 20…4mA um. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserer Kommunikationsschnittstelle „LKM S1“ mit Adapter A2 und einem PC vorgenommen werden. Dazu muss das optionale Flachbandkabel am Messumformer angeschlossen sein. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Für eine kleine Korrektur kann ein Offset per Software eingestellt werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die minimale Spanne beträgt 20K.
| Eingang: | Pt100/Pt1000 Ni100/Ni1000 TK6180 Ni100/Ni1000 TK5000 Widerstand |
-200…850°C -60…250°C -60…260°C 0…4000Ω |
| Messbereiche: | Im Definitionsbereich frei wählbar |
|
| Messstrom: | 0,25mA | |
| Schleifenspannung: | 10…35 VDC | verpolsicher |
| Nullpunkt: | -200…600°C | programmierbar |
| Spanne: | 20…850 K | programmierbar |
| Auflösung: | 16 Bit Eingang | 14 Bit Ausgang |
| Linearitätsfehler: | <0,1% FS | |
| Ausgang: | 4…20mA | Stromschleife |
| Fühlerbruch: | >20mA | |
| Kurzschluss: | <4mA | |
| Messrate: | 1/s | |
| TK: | <0,015 K/°C | Messbereich 0…100°C |
| Betriebstemperaturbereich: | -40…85°C | |
| Feuchte: | <95% | |
| Montage: | J-Kopf | |

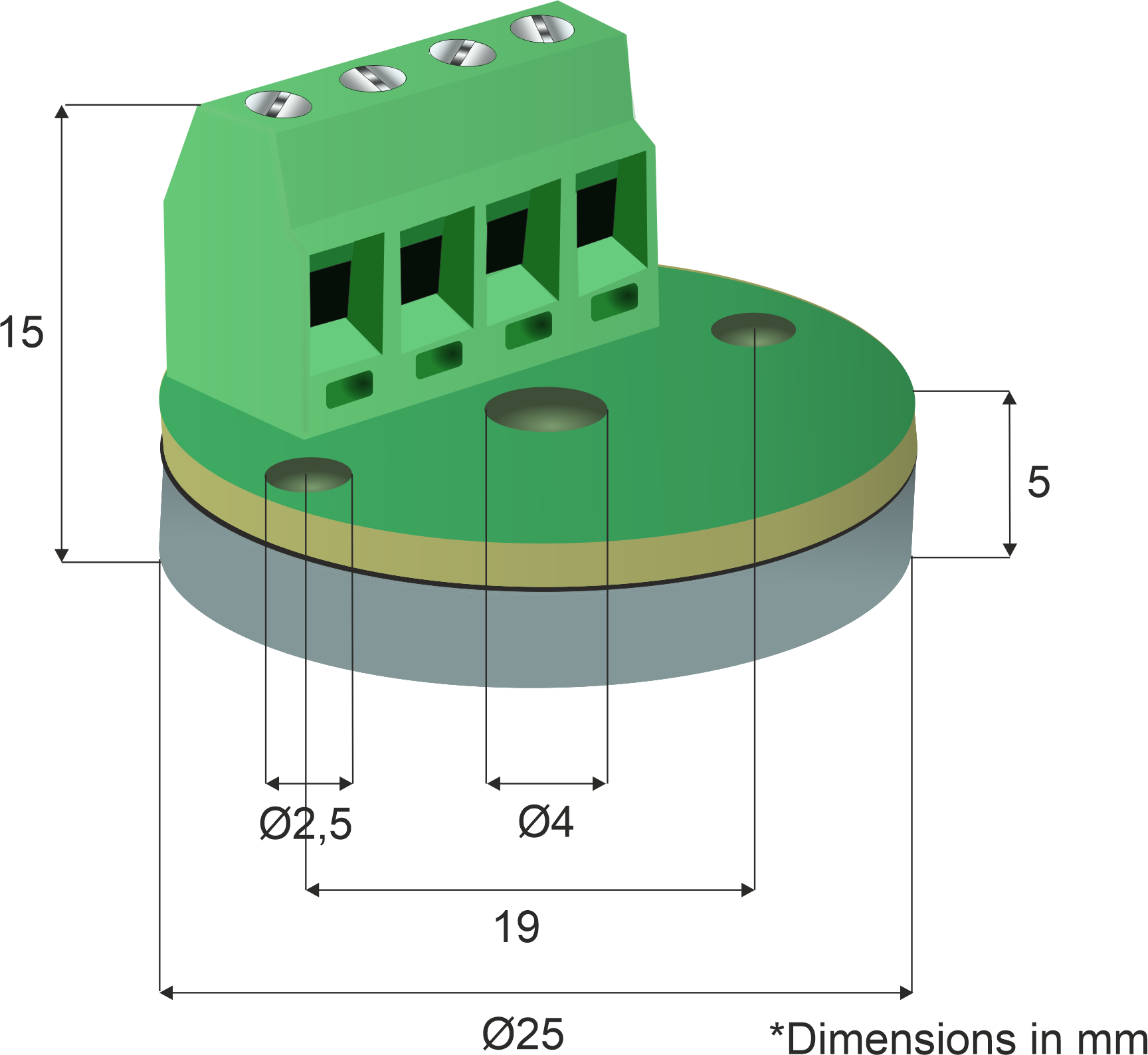

| Dimension: | 25x14,5 mm | D x H |
| Vergussmasse: | Polyurethan, schwarz | |
| Klemmart: | Schraubklemmen | |
| Klemmbereich: | 0,13…0,75mm² | |
| Gewicht: | ca. 10g | |
| Vibration: | 5g/10…200Hz | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
► Datenblatt im PDF-Format
► Bedienhinweise im PDF-Format
► Software für LKM145 / LKM146 / LKM400
► Programm zur Umrechnung Analoger Ausgangswerte (mA oder V) von Transmittern in die entsprechende Temperatur
