Messumformer LKM262
Messumformer LKM262 für Thermoelemente
Der LKM262 ist ein digitaler, programmierbarer Messumformer zur Montage auf die Normschiene und kann für verschiedene Thermoelemente DIN EN 60584 und DIN 43710 eingestellt werden. Er wandelt die temperaturabhängige Thermospannung des Sensors in ein Normsignal von 0…10V oder invers 10…0V um. Die Temperaturkompensation erfolgt dabei im Messumformer selbst.Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserer Kommunikationsschnittstelle „LKM S1“ mit Adapter A1 und einem PC vorgenommen werden. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Mit einem Nullpunktregler kann eine kleine Korrektur vor Ort durchgeführt werden. Zusätzlich kann ein Offset per Software eingestellt werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die minimale Spanne beträgt 200°C.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die minimale Spanne beträgt 200°C.
| Typ | Definitionsbereich in °C |
|---|---|
| B | 300 – 1820 |
| C | 0 – 2315 |
| E | -150 – 950 |
| J | -200 – 1200 |
| K | -200 – 1370 |
| L | -200 – 900 |
| N | -200 – 1300 |
| R | -50 – 1760 |
| S | -50 – 1760 |
| T | -250 – 400 |
| U | -200 – 600 |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Thermoelemente: K, J, L, T, U, E, N, S, B, R, C | Definitionsbereich siehe obere Tabelle |
| Nullpunkt | > -200 – 600 °C | abhängig vom Thermoelement |
| Spanne | > 50 K | |
| Linearitätsfehler | < 0,3 K | |
| Messfehler | < 0,2 % | |
| Fehler der Vergleichsstelle | <±0,5 °C | |
| Messrate | 2/s | |
| Versorgungsspannung | 15 – 35 VDC, 15 – 26 VAC | verpolsicher |
| Max. Stromaufnahme | 20 mA | |
| Ausgang | 0 – 10 V / 10 – 0 V | programmierbar |
| Fühlerbruch | > 10 V | typisch 11 V |
| Kurzschluss | Spannungswert für Raumtemperatur | |
| Reaktionszeit | < 0,5 s | |
| TK | < 100 ppm/°C | |
| Betriebstemperaturbereich | -40 – 85 °C | |
| Feuchte | < 95 % | |
| Montage | 35 mm DIN-Schiene | |
| Material | Polycarbonat | |

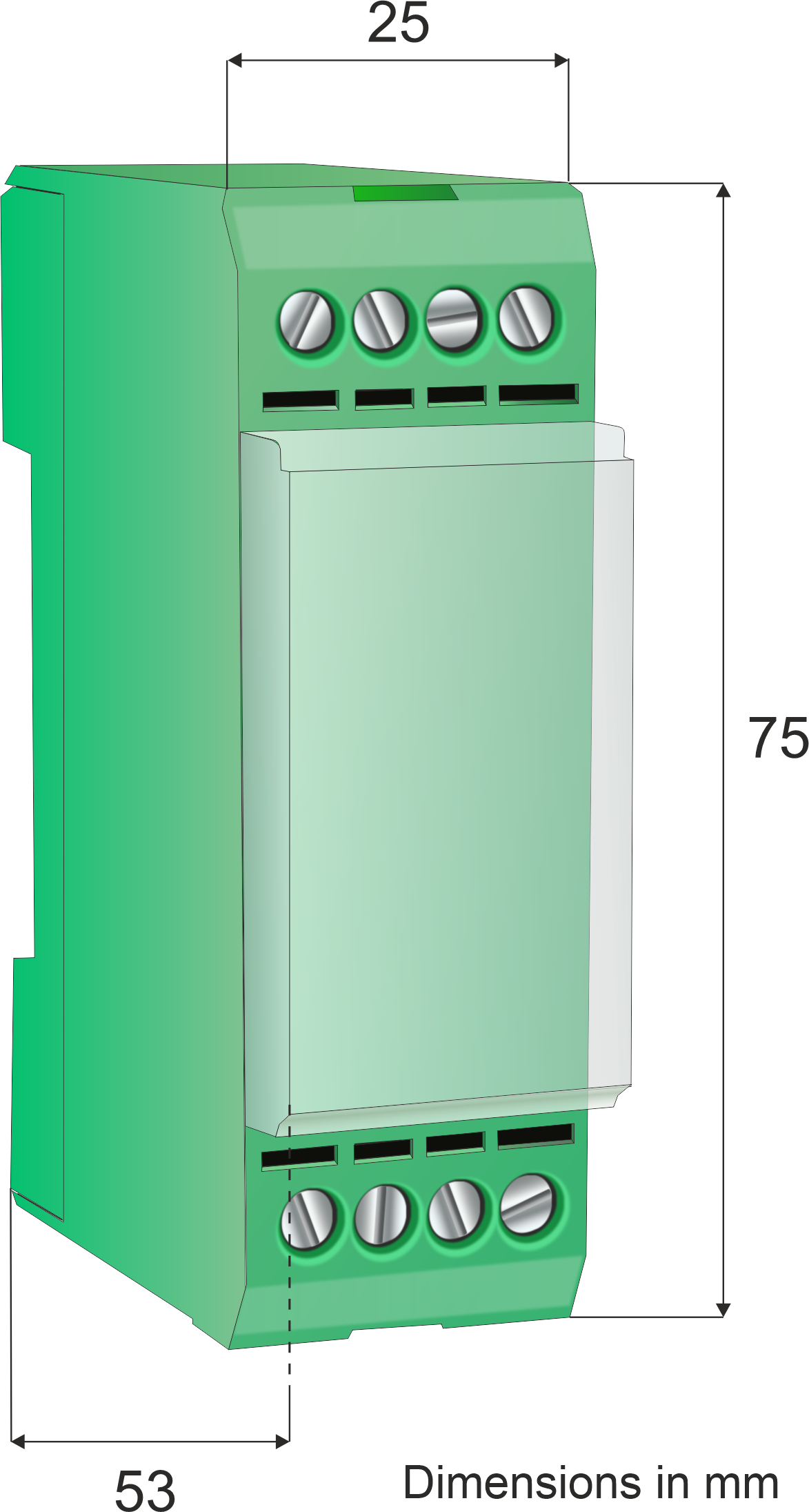

| Dimensionen | 75 × 25 × 53 mm | H x B x T |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,2 – 2,5 mm² | |
| Gewicht | ca. 60 g | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
