Messumformer LKM263 für Widerstandssensoren
Der LKM263 ist ein digitaler, programmierbarer Messumformer zur Montage auf die Normschiene und kann für verschiedene Widerstandssensoren nach DIN EN 60751 eingestellt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA oder invers 20…4mA um. Zuleitungswiderstände werden mittels Vierleiterschaltung ausgeglichen. Es kann auch eine Drei- oder Zweileiterschaltung realisiert werden.
Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserer Kommunikationsschnittstelle „LKM S1“ mit Adapter A1 und einem PC vorgenommen werden. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Mit einem Nullpunktregler kann eine kleine Korrektur vor Ort durchgeführt werden. Zusätzlich kann ein Offset per Software eingestellt werden.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die minimale Spanne beträgt 20°C.
Interessant für Ihr Projekt► Entdecken Sie auch den LKM203 mit identischer Funktion und mit USB-C Schnittstelle.
| Eingang: | Pt100, Pt1000, Ni100, Ni1000, Widerstände | programmierbar |
| gesamter Messbereich: | -200...850°C | Pt100 |
| -200...300°C | Pt1000 | |
| -60...250°C | Ni100 (TK6180, TK5000) | |
| -60...200°C | Ni1000 (TK6180, TK5000) | |
| 0...400Ω, 0...2000Ω | Widerstände | |
| Anschlussart: | 2-/3-/4-Leiter | programmierbar |
| Messstrom: | 0,25mA | |
| Stromaufnahme: | max. 21mA | |
| Schleifenspannung: | 9..35 VDC | verpolsicher |
| Nullpunkt: | programmierbar | |
| Spanne: | programmierbar | |
| Auflösung: | 14 Bit | |
| Messgenauigkeit: | 0,2% | vom Messbereich |
| Linearisierungsgenauigkeit: | 0,1% | |
| Messrate: | 2/s | |
| Ausgang: | 4...20mA | programmierbar, Stromschleife 2L |
| Fühlerbruch: | >20mA | |
| Kurzschluss: | <4mA | |
| Klemmart: | Schraubklemmen | 0,2..2,5mm2 |
| Temperaturkoeffizient: | 0,015 K/°C | eingestellter Temperaturbereich 0...100°C |
| Betriebstemperatur: | -25...70°C | |

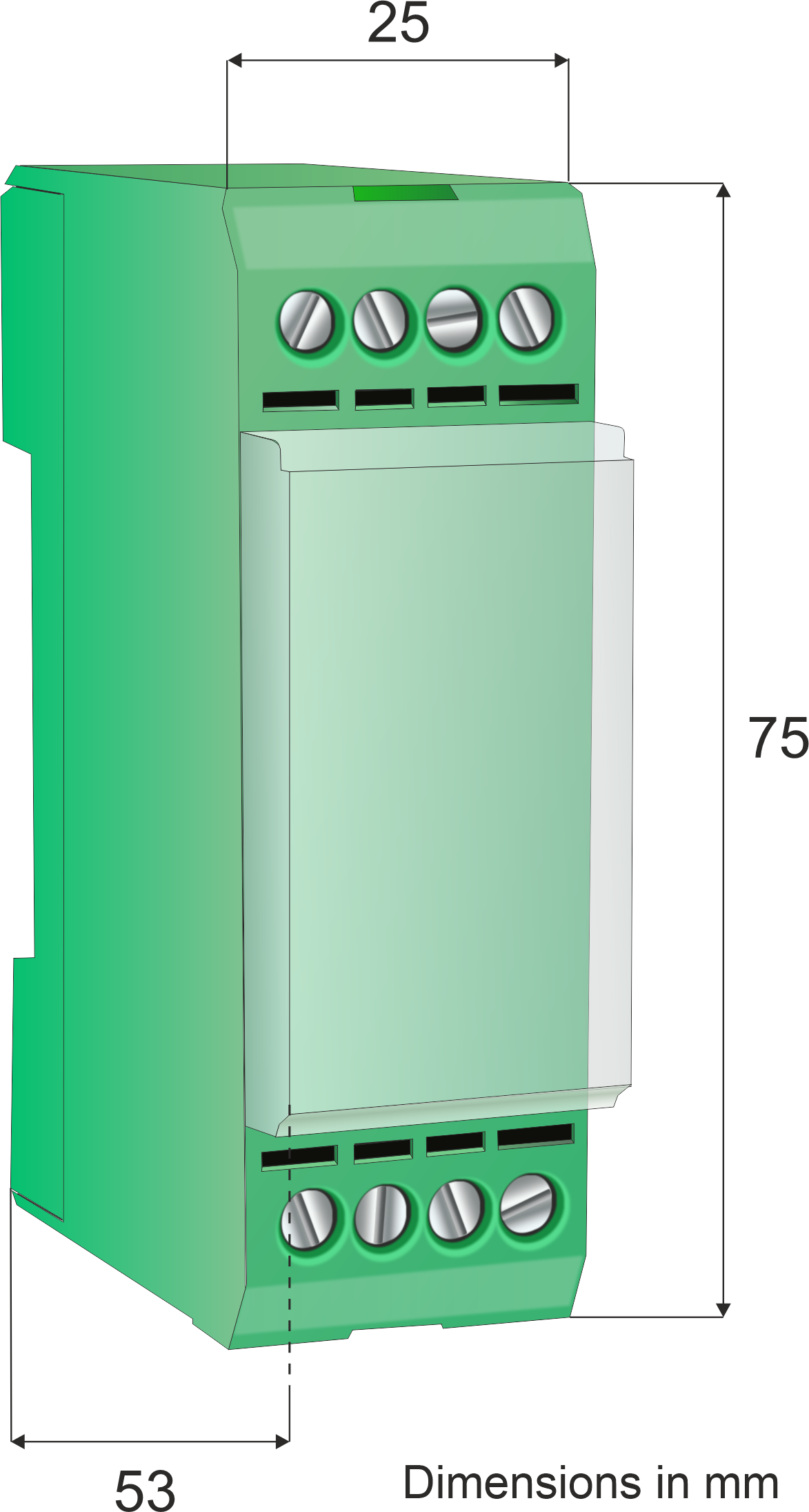

| Dimension: | 75x25x52mm | H x B x T |
| Gewicht: | 60g | |
| EMV: | EN 61326-1 EN61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM263 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM263 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – LKM263 für Windows-PCs Parametrierungssoftware |
ZIP |  |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
