Grenzwertschalter LKM432
Grenzwertschalter LKM432 ohne Selbstverriegelung
Der LKM432 ist ein analoger Übertemperaturschalter für Regelsysteme zur Montage auf die Normschiene und ist für den Pt100 Messwiderstand nach DIN EN 60751 ausgelegt. Wird der Schaltpunkt erreicht, schaltet ein potentialfreies Wechselkontakt Relais. Das Relais wird beim Unterschreiten der Hysterese wieder zurückgesetzt. Zwei LEDs stellen zusätzlich den Betriebszustand und den Schaltzustand optisch dar. Der Zuleitungswiderstand der Zweileiterschaltung kann mit dem Einstellregler vor Ort kompensiert werden.Der Temperaturschalter wird kundenspezifisch eingestellt geliefert. Eine nachträgliche Änderung des Schaltpunktes innerhalb des Schaltbereiches kann mit dem Einstellregler vor Ort vorgenommen werden.
Bitte beachten Sie beim Eintragen des Schaltpunktes, dass dieser im Temperaturbereich zwischen 0 und 300°C liegt.
Andere Sensoren und größere Schaltbereiche sind mit unseren digitalen Temperaturschaltern LKM436 (Widerstandssensoren) und LKM437 (Thermoelemente) möglich.
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Sensor | Pt100 | 2-Leiterschaltung |
| Einstellbarer Schaltbereich | 0 – 300 °C | |
| Schaltgenauigkeit | 1 °C | |
| Schaltausgang | Relais Wechsler | |
| Schaltleistung | 220 V DC / 60 W, 250 VAC / 50 VA | |
| Versorgungsspannung | 18 – 34 VDC | |
| Max. Stromaufnahme | 40 mA | |
| Drift des Schaltpunktes | 100 ppm/°C | |
| Hysterese | ca. 3 K | |
| Schaltspiele mechanisch | 5 × 107 | |
| Schaltspiele elektrisch | 105 | |
| Feuchte | < 95 % | |
| Umgebungstemperaturbereich | -25 – 85 °C | |
| Montage | 35 mm Schiene | |
| Material | Polycarbonat | |

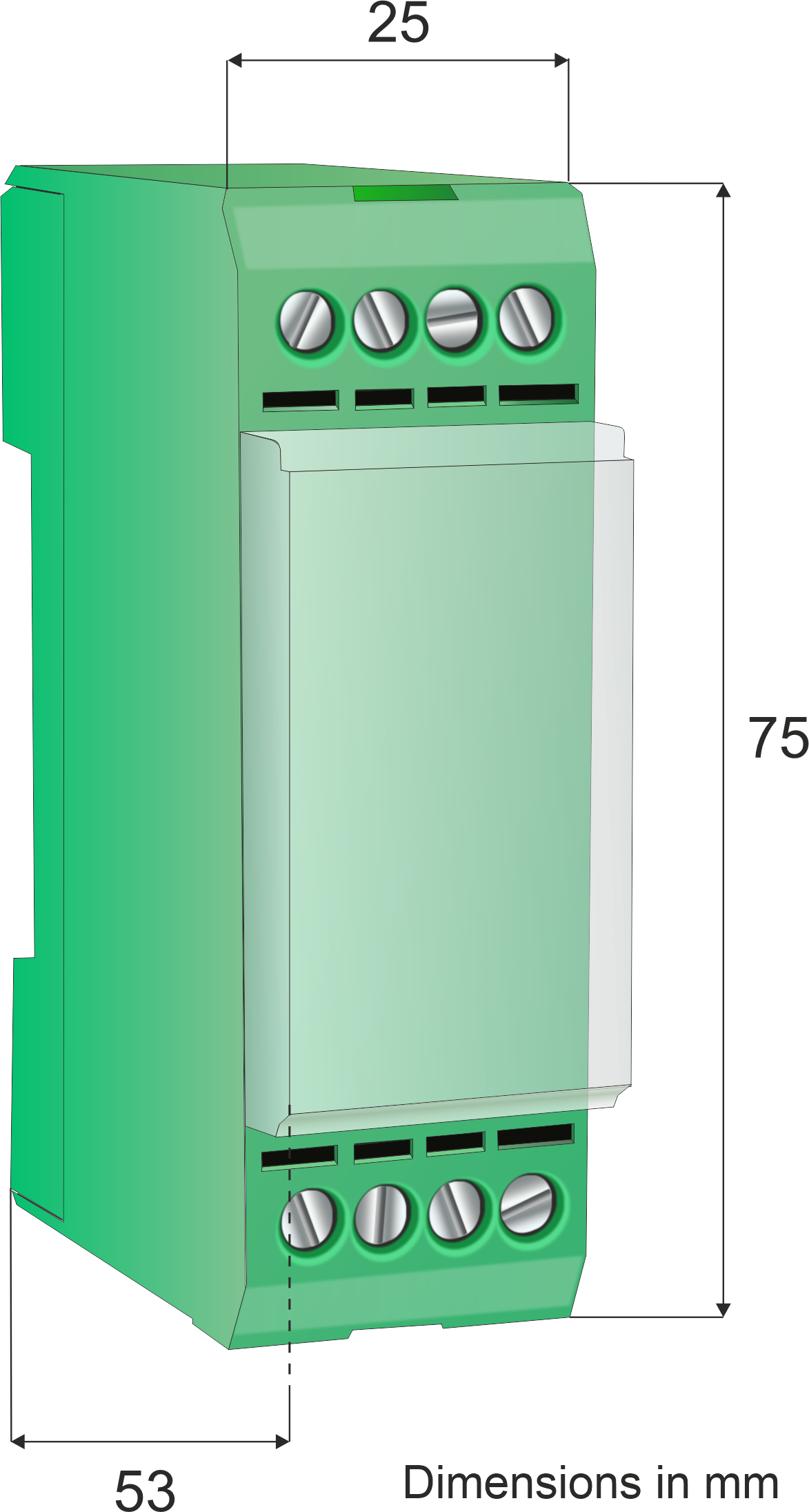

| Dimension | 75 × 25 × 53 mm | H x B x T |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,2 – 2,5 mm² | |
| Gewicht | ca. 60 g | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
