Grenzwertschalter LKM436 für Widerstandsthermometer
Der LKM436 ist ein digitaler, programmierbarer Temperaturschalter zur Montage auf die Normschiene und kann für verschiedene Widerstandssensoren nach DIN EN 60751 eingestellt werden. Wird der Schaltpunkt erreicht, schaltet ein potentialfreies Wechselkontakt Relais. Zwei LEDs stellen zusätzlich den Betriebszustand und den Schaltzustand optisch dar.
Er kann in zwei Betriebsarten verwendet werden:
- Sicherheitsabschalter – Hierbei ist die Selbstverriegelung aktiviert, das Relais wird ausschließlich durch das Schalten des Eingangs „Clear“ gegen „GND“ zurückgesetzt. Optional kann das Relais zusätzlich mit einem im Deckel montierten Taster zurückgesetzt werden. Die eingestellte Hysterese hat keinen Einfluss auf das Schaltverhalten.
- Temperaturregler – Die Selbstverriegelung ist deaktiviert. Sobald der eingestellte Wert der Hysterese erreicht ist, wird das Relais zurückgesetzt. Ein Rücksetzten mit „Clear“ gegen „GND“ ist nicht möglich.
Der Zuleitungswiderstand der Zweileiterschaltung kann mit dem Einstellregler vor Ort kompensiert werden. Zusätzlich kann ein Offset per Software eingestellt werden.
Bestelloptionen:
1. Individuelle Konfiguration:
Im Onlineshop erfolgt die Konfiguration des LKM436 über Auswahlvarianten. Eine Auswahl ist erforderlich, damit der Artikel in den Warenkorb gelegt werden kann. Die Parametrierung kann später angepasst werden.
Der Schaltpunkt muss innerhalb des zulässigen Messbereichs des gewählten Sensors liegen. Bei deaktivierter Selbsthaltung muss auch die Hysterese innerhalb dieses Bereichs liegen. Bei aktivierter Selbsthaltung wird die Schalthysterese nicht ausgewertet.
2. Standardkonfiguration bei manuellen Bestellungen:
Bei Bestellungen außerhalb des Onlineshops, beispielsweise per E-Mail, erfolgt die Lieferung mit folgender Voreinstellung, sofern keine anderen Parameter angegeben werden:- Eingang: Pt100
- Selbsthaltung: deaktiviert
- Schaltpunkt: +100,0 °C
- Hysterese: 3,0 °C
Auf Anfrage ist eine Auswertung von 0 bis 4kΩ möglich.
Eine Auswertung von Thermoelementen ist mit unserem LKM437 möglich.
| Typ | Definitionsbereich in °C |
|---|---|
| Pt100 | -200 – 850 |
| Pt1000 | -200 – 850 |
| Ni100 | -60 – 250 |
| Ni1000 | -60 – 250 |
| Ni100 TK5000 | -50 – 260 |
| Ni1000 TK5000 | -60 – 250 |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Schaltausgang | Relais Wechsler | |
| Max. Schaltleistung | 250 VAC; 5 A; 1250 VA | |
| Versorgungsspannung | 18 – 34 VDC | |
| Max. Stromaufnahme | 25 mA | |
| Einstellbarer Schaltbereich | entspr. Definitionsbereich Sensor | frei wählbar |
| Schaltgenauigkeit | besser 0,2 °C | |
| Drift des Schaltpunktes | 100 ppm / °C | |
| Hysterese | ab 1 K | frei wählbar |
| Schaltspiele mechanisch | 1,5 x 107 | |
| Schaltspiele elektrisch | 105 | |
| Feuchte | <95 % | |
| Umgebungstemperaturbereich | -40 – 85 °C | |
| Montage | 35 mm Schiene | |
| Material | Polycarbonat | |

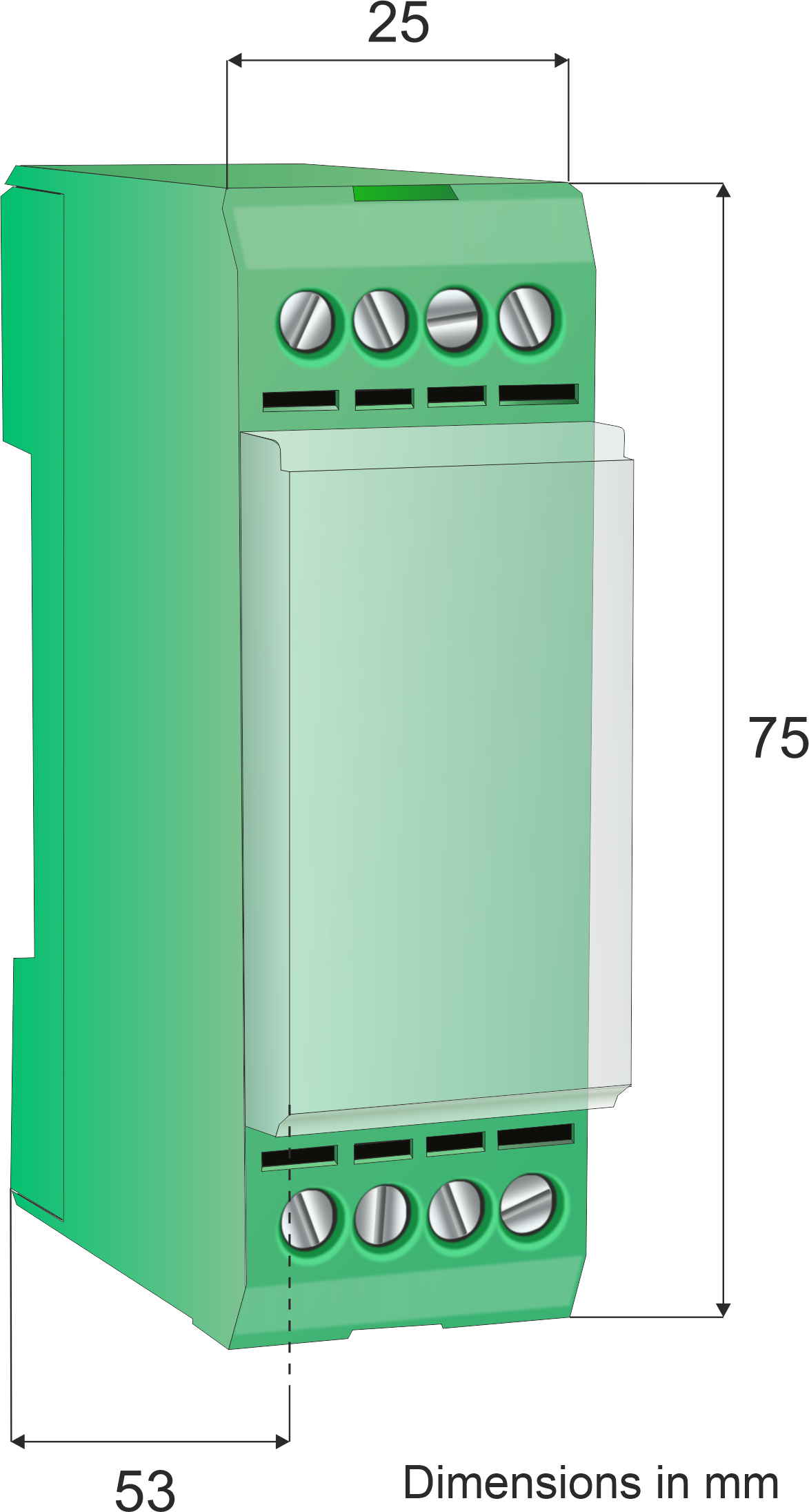

| Dimension | 75 x 25 x 53 mm | H x B x T |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,2 – 2,5mm² | |
| Gewicht | ca. 60 g | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM436 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM436 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – LKM436 für Windows-PCs Parametrierungssoftware |
ZIP | |
