Außenfühler Temperatur/Feuchte LKM456
LKM456 Temperatur/Feuchte-Fühler mit Ausgang 0...10V
Der LKM456 ist ein Außentemperatur/Feuchtefühler mit integriertem Messumformer und zwei Spannungsausgängen 0…10V. Mit ihm können Temperatur- und Feuchtewerte in und an Gebäuden, Anlagen und Schaltschränken sowie im Außenbereich gemessen werden. Er eignet sich zum direkten Anschluss an Auswertegeräte mit Spannungseingang wie PC-Karten oder SPS. Der Fühler wird fertig abgeglichen ausgeliefert. Kleinere Korrekturen können mittels zweier Regler vor Ort durchgeführt werden.Über die eingebaute serielle Schnittstelle kann der Temperaturbereich mit einem PC kundenspezifisch geändert werden. Darüber hinaus kann die Temperatur, Feuchte in %r.F., Taupunkt in °C und die absolute Feuchte in g/m³ angezeigt werden. Hierfür ist die optionale Kommunikationsschnittstelle S1 mit Adapter A1 erforderlich.
Beachten Sie bitte beim Eintragen des Temperatur Messbereichs, dass dieser zwischen -30 und +85°C liegt. Die Minimale Spanne beträgt 20°C.
Der Messbereich für die relative Luftfeuchtigkeit ist immer 0…100%.
| Eingang: | Halbleitersensor | integriert |
| Messbereich Temperatur: | -20...80°C (standard) | programmierbar zwischen -30...85°C |
| Messbereich Feuchte: | 0...100% | |
| Versorgungsspannung: | 15…35VDC, 15…26 VAC | |
| Ausgang: | 2x 0...10V | |
| Max. Ausgangsstrom: | 1mA | |
| Messfehler Temperatur: | typ. ±0,5°C | bei 25°C |
| Messfehler Feuchte: | <2% | |
| Betriebstemperaturbereich: | -30…85°C | |
| Feuchte: | <95% | |
| Klemmart: | Schraubklemmen | |
| Klemmbereich: | 0,13…1,5mm² | |

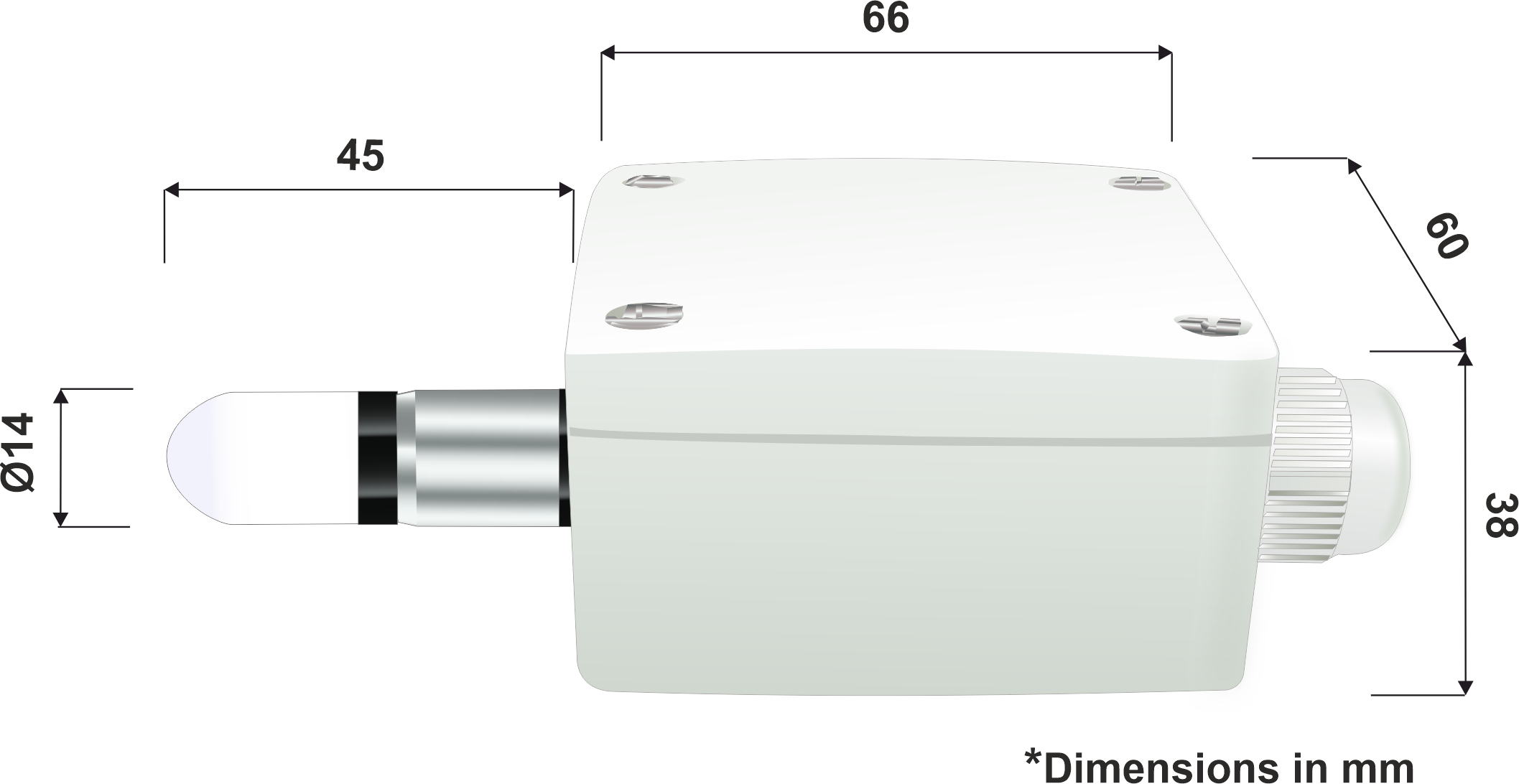

| Abmessungen: | 65x58x30mm | L x B x H |
| Gewicht: | ca. 100g | |
| Gehäuse: | Polyamid weiß | glasfaserverstärkt |
| Schutzgrad: | IP64 | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM456 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM456 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – LKM456 für Windows-PCs Parametrierungssoftware |
ZIP | |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
Zwecks der Übersichtlichkeit kann der Fühler nur mit den Standard Einstellungen Konfiguriert werden. Jedoch kann der Fühler weitere Messgrößen Analog ausgeben. Diese Einstellungen erfolgen mittels Software. Auf Wunsch ist eine Werksseitige Auslieferung der gewünschten Konfiguration möglich.
Für die Messung des Luftdrucks ist ein seperater Sensor Erforderlich. Diese Version bitte mit dem Button >>Frage zum Produkt<< anfragen.
| Klemme 3 | Klemme 4 | |
|---|---|---|
| relative Feuchte | Temperatur | Standard Einstellung |
| Taupunkt | Temperatur | |
| relative Feuchte | Taupunkt | |
| nur Temperatur | nicht belegt | |
| nur Taupunkt | nicht belegt | |
| Temperatur | absolute Feuchte | Skalierbar 0...1000g/m³ |
| Mit anderem Sensor | ||
| Luftdruck | Temperatur | Skalierbar 300hPa...1250hPa |
Desweiteren ist es möglich, die Ausgangspannung auf folgende Werte zu Skalieren:
0...10V, 10...0V (Standard Einstellung)
0...5V, 5...0V
0...7,5V, 7,5...0V
0,5...10V, 10...0,5V
0,5...5V, 5...0,5V
0,5...7,5V, 7,5...0,5V
