Messumformer LKM294
Messumformer LKM294 für Widerstandssensoren
Der LKM294 ist ein digitaler, konfigurierbarer Messumformer zur Montage auf die Normschiene und kann für verschiedene Widerstandssensoren nach DIN EN 60751 eingestellt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 0…10V oder invers 10…0V um. Über vier DIP-Schalter können 16 verschiedene Messbereiche eingestellt werden, wovon einer frei wählbar ist. Zuleitungswiderstände werden mittels Vierleiterschaltung ausgeglichen. Es kann auch eine Drei- oder Zweileiterschaltung realisiert werden.Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserer Kommunikationsschnittstelle „LKM S1“ mit Adapter A1 und einem PC vorgenommen werden. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Für eine kleine Korrektur kann ein Offset per Software eingestellt werden.
Folgende Messbereiche sind konfigurierbar:
| -100...100°C | -30…70°C | 0...100°C | 0...400°C |
| -50...50°C | -20...80°C | 0...200°C | 0…500°C |
| -40...60°C | -20...150°C | 0...250°C | 0…600°C |
| -30...60°C | 0...50°C | 0...300°C | 1x frei wählbar |
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die Minimale Spanne beträgt 20°C.
| Sensor | Definitionsbereich in °C / Ω |
|---|---|
| Pt100 / Pt1000 | -200 – 850 °C |
| Ni100 TK6180 / Ni1000 TK6180 | -60 – 250 °C |
| Ni100 TK5000 / Ni1000 TK5000 | -60 – 260 °C |
| Widerstand | 0 – 4000 Ω |
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Sensorbeschaltung | 2- / 3- / 4- Leiterschaltung | 4- Leiterschaltung Standard |
| Anzahl der Bereiche | 15 + 1 | 1x frei wählbar |
| Messstrom | 0,25 mA | |
| Stromaufnahme | max. 10 mA | |
| Versorgungsspannung | 15 – 35 VDC, 15 – 26 VAC | verpolsicher |
| Auflösung | 0,1 °C | |
| Linearitätsfehler | < 0,1% | |
| Messgenauigkeit | 0,3 % | vom Messbereich |
| Messrate | 2 / s | |
| Ausgang | 0 – 10 V | 10 – 0 V möglich über Software |
| Fühlerbruch | > 10 V | |
| Kurzschluss | = 0 V | |
| Klemmart | Schraubklemmen | 0,2 – 2,5 mm2 |
| Temperaturkoeffizient | < 0,015 K/°C | eingestellter Temperaturbereich 0 – 100 °C |
| Betriebstemperatur | -40 – 85 °C | |

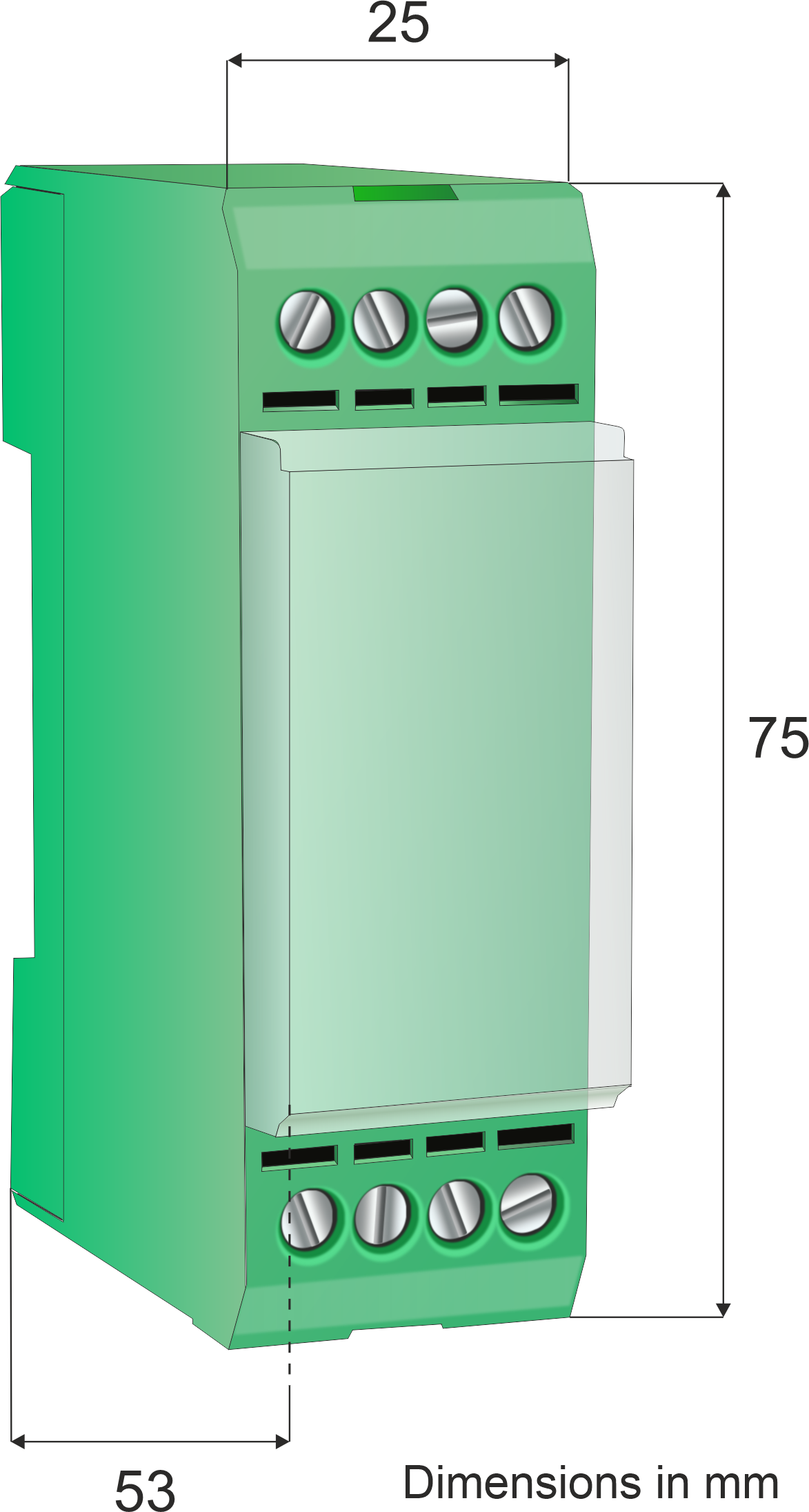

| Dimension | 75 x 25 x 53 mm | H x B x T |
| Gewicht | 60 g | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM294 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM294 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – LKM294 für Windows-PCs Parametrierungssoftware |
ZIP |  |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
