Messumformer LKM105
Messumformer LKM105 für Pt100
Der LKM105 ist ein digitaler, konfigurierbarer Temperaturschalter zur Montage im Anschlusskopf Typ B und ist für den Pt100 Messwiderstand nach DIN EN 60751 ausgelegt. Wird der Schaltpunkt erreicht, schaltet ein potentialfreies Relaiskontakt. Mit einem DIP-Schalter wird dieses als Öffner oder Schließer konfiguriert. Ein weiterer DIP-Schalter gestattet die Änderung der Hysterese. Der Zuleitungswiderstand der Zweileiterschaltung kann mit dem Einstellregler vor Ort kompensiert werden. Durch den vollständigen Verguss mit Polyurethan sind die Bauelemente besonders geschützt.Der Temperaturschalter wird kundenspezifisch eingestellt geliefert. Eine nachträgliche Änderung des Schaltpunktes innerhalb des Schaltbereiches kann mit dem Einstellregler und den 4 weiteren DIP-Schaltern vor Ort vorgenommen werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Bitte beachten Sie beim Eintragen des Schaltpunktes, dass dieser im Temperaturbereich zwischen -200 und 480°C liegt.
Andere Sensoren und größere Schaltbereiche sind mit unseren digitalen Schaltmessumformern LKM136 (Widerstandssensoren) und LKM137 (Thermoelemente) möglich.
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Pt100 | 2-Leiterschaltung |
| Schaltbereich | 16 wählbare Bereiche | zwischen -200 – 480 °C |
| Schaltfunktion | Öffner / Schließer | Gilt für Überschreitung der Schalttemperatur |
| Schaltleistung | 150 W / 1250 VA | |
| Schaltgenauigkeit | < 1 % FS | |
| Schaltstrom | max. 5 A | |
| Schaltspannung | 30 VDC, 250 VAC | |
| Versorgungsspannung | 21 – 27 V DC / max. 15 mA | |
| Fühlerbruch | wie zu hohe Temperatur | |
| Fühlerkurzschluss | wie zu niedrige Temperatur | |
| Feineinstellung | 10-Gang Potentiometer | |
| TK | < 100 ppm/°C | |
| Betriebstemperaturbereich | -25 – 70 °C | |
| Feuchte | < 95 % | |
| Montage | B-Kopf | |

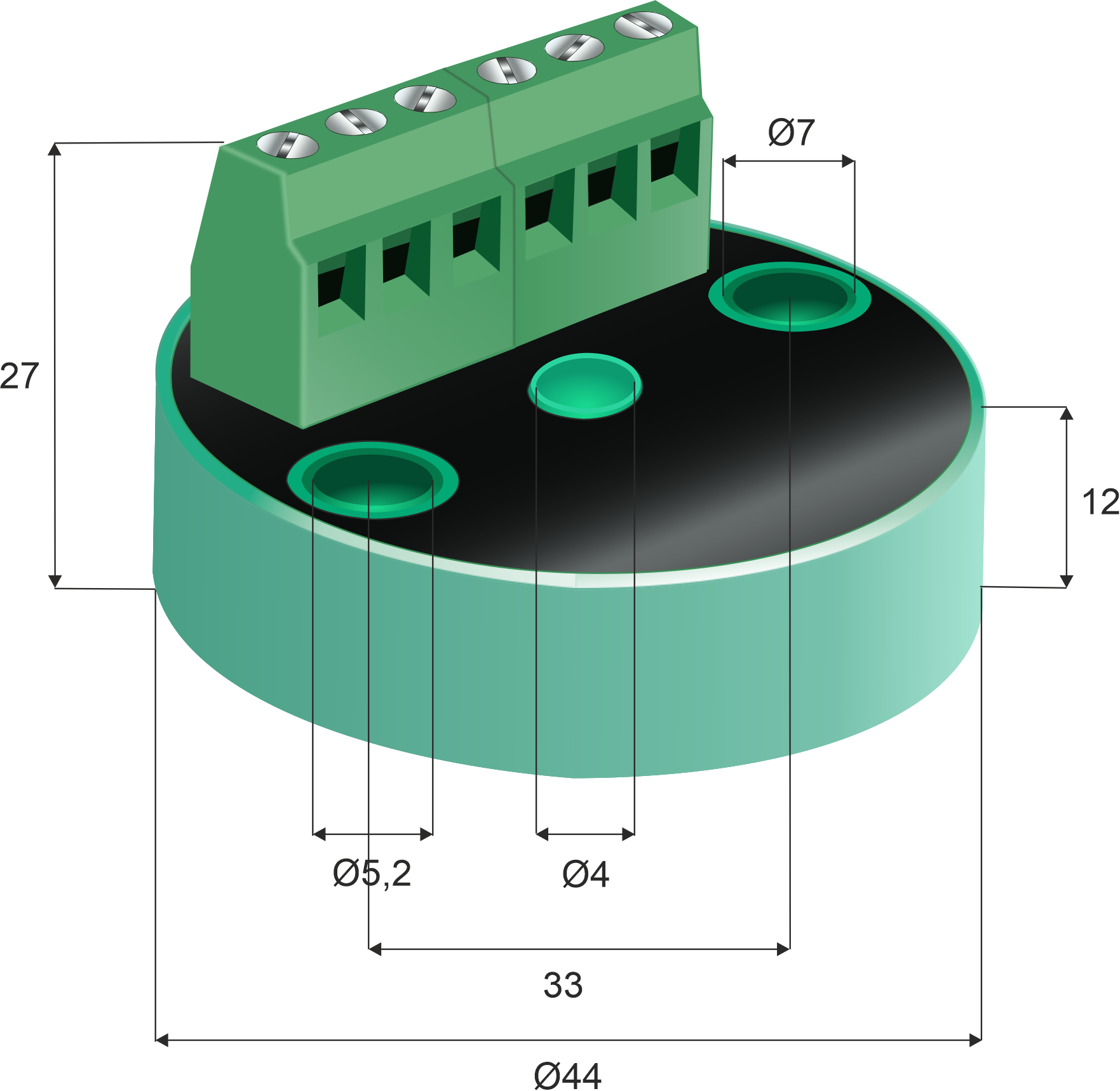

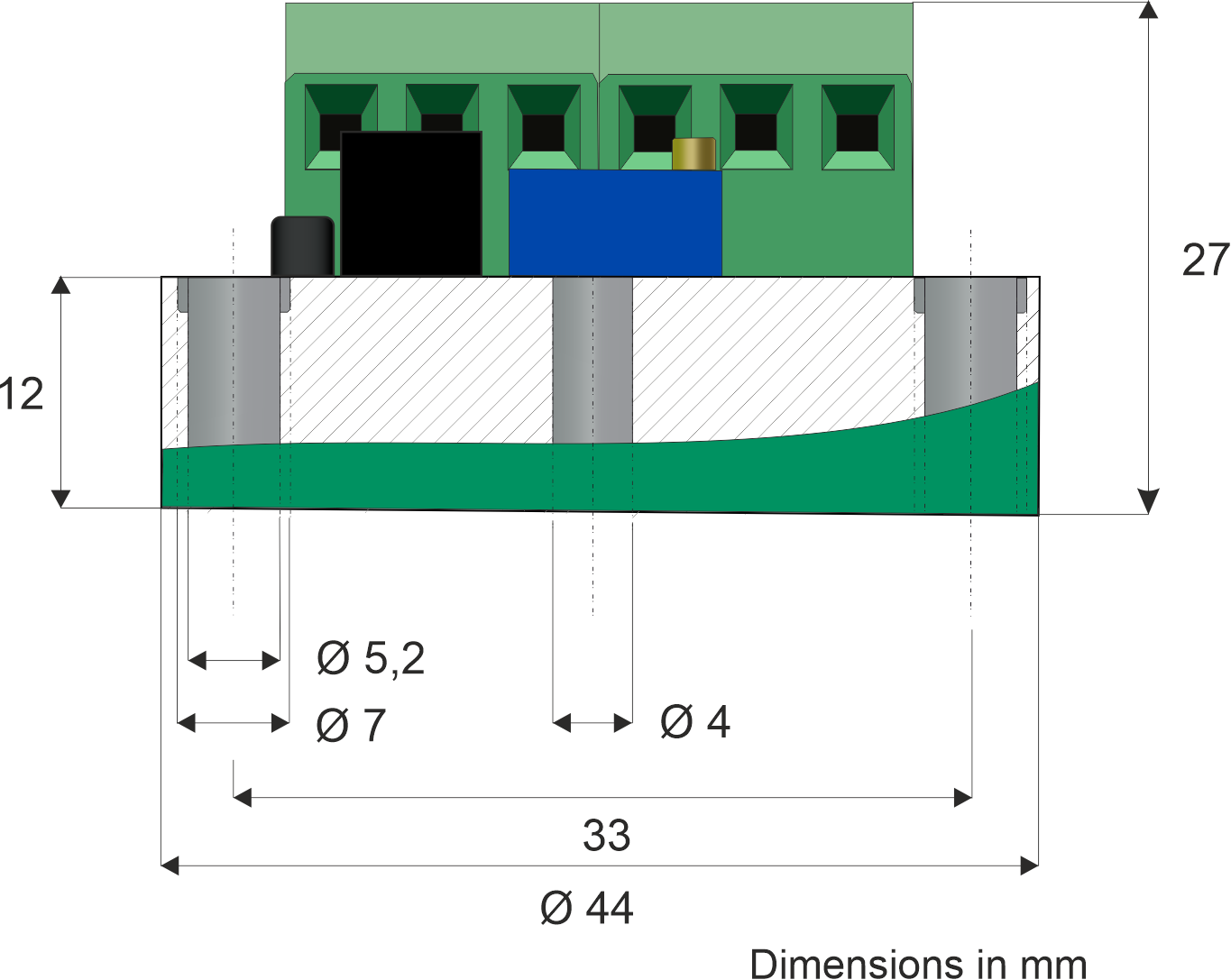

| Dimensionen | 44 x 26,5 mm | D x H |
| Vergussmasse | Polyurethan, schwarz | |
| Klemmart | Schraubklemmen | |
| Klemmbereich | 0,13 – 1,5 mm² | |
| Gewicht | ca. 40 g | |
| Vibration | 5 g / 10 – 200 Hz | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM105 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM105 Installations- und Bedienanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Programm – 105-01 Konfiguration des Schalttransmitters LKM105 |
ZIP | |
