Messumformer LKM120
Messumformer LKM120 für Pt100/Ni100
Der LKM120 ist ein digitaler, programmierbarer Messumformer zur Montage im Anschlusskopf Typ B und kann für Pt100 nach DIN EN 60751 und Ni100 Widerstandssensoren eingestellt werden. Er wandelt den temperaturabhängigen Widerstandswert des Sensors in ein Normsignal von 4…20mA oder invers 20…4mA um. Zuleitungswiderstände werden mittels Vierleiterschaltung ausgeglichen. Es kann auch eine Drei- oder Zweileiterschaltung realisiert werden.Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserem „Programmierkit für LKM120/121“ und einem PC vorgenommen werden. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Für eine kleine Korrektur kann ein Offset per Software eingestellt werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Beachten Sie bitte beim Eintragen des Messbereichs, dass dieser für den Pt100 zwischen -200 und +600°C und für den Ni100 zwischen -60 und +250°C liegt. Die Minimale Spanne beträgt 20°C.
| Merkmal | Wert | Bemerkung |
|---|---|---|
| Eingang | Pt100 / Ni100 | 2-, 3-, 4-Leiterschaltung |
| Gesamter Messbereich | -200 – 600 °C | Pt100 |
| -60 – 250 °C | Ni100 | |
| Spanne | programmierbar | |
| Nullpunkt | programmierbar | |
| Reaktionszeit | 0,6 s | |
| Messstrom | max. 0,7 mA | |
| Linearitätsfehler | < 0,1 % FS | |
| Schleifenspannung | 5 – 30 VDC | verpolsicher |
| Zuleitungswiderstand | max. 25 Ω | pro Leitung |
| Auflösung | > 14 Bit | |
| Lastwiderstand | < 900 Ω | bei 24 V |
| Abtastrate | 300 ms | mit 50/60 Hz-Filter, sonst 100 ms |
| Ausgang | 4 – 20 mA (20 – 4 mA) | programmierbar, Stromschleife 2L |
| Fühlerbruch | > 20 mA | programmierbar |
| Kurzschluss | < 4 mA | programmierbar |
| Klemmart | Federklemmen | |
| Klemmbereich | 0,2 – 2,5 mm² | |
| Gehäuse | Nylon, schwarz | |
| Temperaturkoeffizient | < 100 ppm | |
| Betriebstemperatur | -40 – 85 °C | |

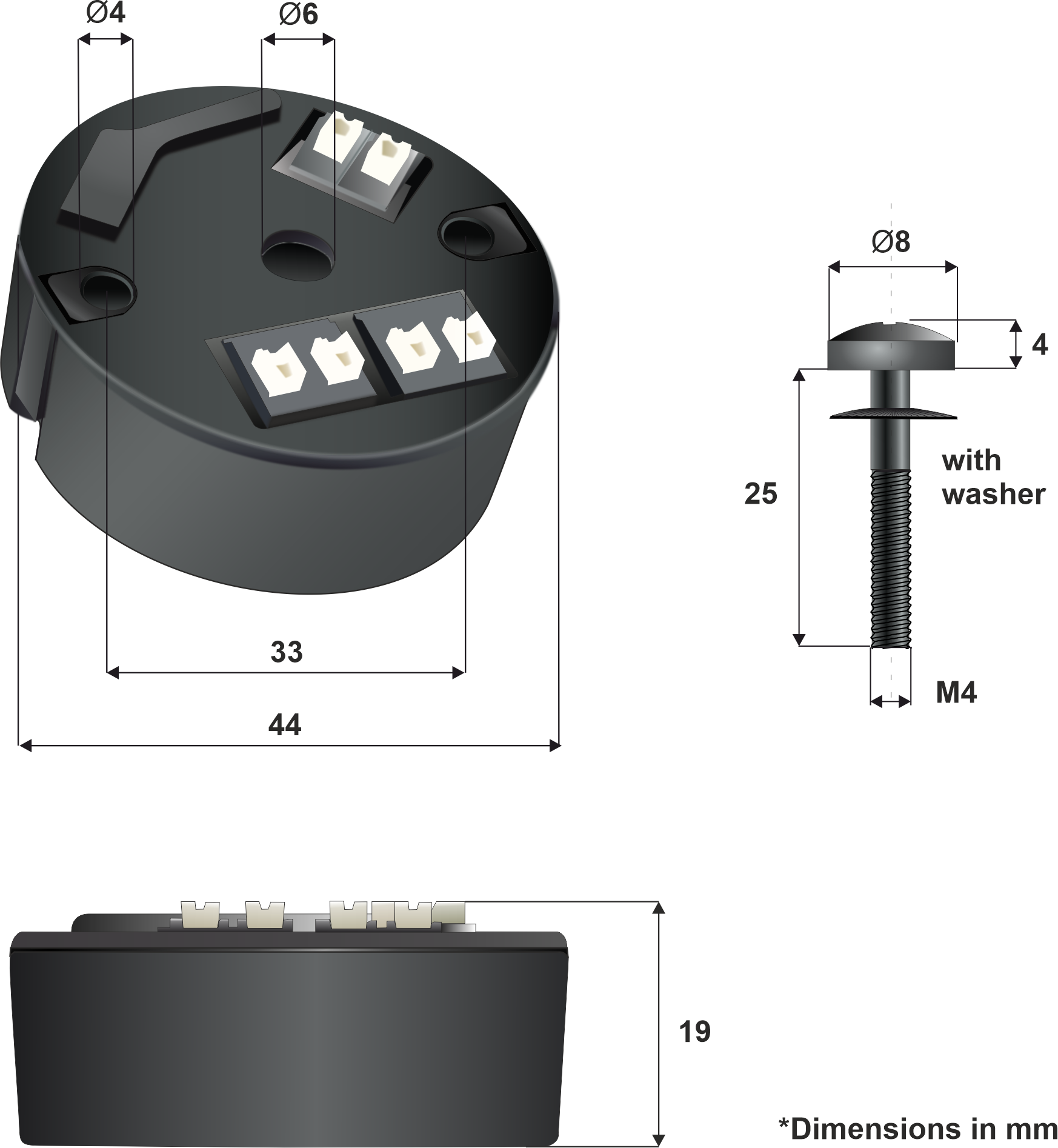

| Dimension | 43,3 × 20 mm | D x H |
| Gewicht | 32 g | |
| EMV | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt — LKM120 Technische Spezifikation |
  |
|
| Bedienhinweise — LKM120 Montage- und Bedienhinweis |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm — LKM120/121 Parametrierungssoftware |
ZIP |  |
| Programm — AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA/V) in Temperatur |
ZIP | |
