Messumformer LKM292 für Thermoelemente
Der LKM292 ist ein digitaler, programmierbarer Messumformer mit galvanischer Trennung zwischen Ein- und Ausgang zur Montage auf die Normschiene. Er kann für verschiedene Thermoelemente nach DIN EN 60584 und DIN 43710 eingestellt werden. Er wandelt die temperaturabhängige Thermospannung des Sensors in ein Normsignal von 0…10V oder invers 10…0V um. Die Temperaturkompensation erfolgt dabei im Messumformer selbst.
Der Messumformer wird kundenspezifisch konfiguriert geliefert. Nachträgliche Änderungen des Sensors und Messbereichs können mit unserer Kommunikationsschnittstelle „LKM S1“ mit Adapter A1 und einem PC vorgenommen werden. Das benötigte Programm steht im Tab „Downloads“ kostenlos zur Verfügung.
Mit einem Nullpunkregler kann eine kleine Korrektur vor Ort durchgeführt werden. Zusätzlich kann ein Offset per Software eingestellt werden.
Zur Konfiguration steht das Auswahlmenü zur Verfügung.
Beachten Sie bitte beim Eintragen Ihres individuellen Messbereichs den Messbereich des gewählten Sensors. Diese stehen in den technischen Daten. Die minimale Spanne beträgt 200°C.
Interessant für Ihr Projekt► Entdecken Sie auch den LKM200 mit noch mehr Funktionen und mit USB-C Schnittstelle.
| Eingang: | Thermoelemente K, J, L, T, U, E, N, S, B, R, C |
Definitionsbereich s.Tab. 2 |
| Nullpunkt: | >-200...600°C | abhängig vom Thermoelement |
| Spanne: | >50 K | |
| Linearitätsfehler: | <0,3K | |
| Messfehler | <0,2% | |
| Fehler der Vergleichsstelle: | <±0,5°C | |
| Versorgungsspannung: | 10...35 VDC ,10…26 VAC | verpolsicher |
| Galvanische Trennung: | >2,5 kV | Prüfspannung |
| Max. Stromaufnahme: | 20mA | |
| Ausgang: | 0...10V / 10…0V | programmierbar |
| Reaktionszeit: | <0,5s | |
| Fühlerbruch: | >10V | Typisch 11V |
| TK: | <100ppm/°C | |
| Betriebstemperaturbereich: | -40...85°C | |
| Feuchte: | <95% | |
| Montage: | 35mm DIN-Schiene | |
| Material: | Polycarbonat | |

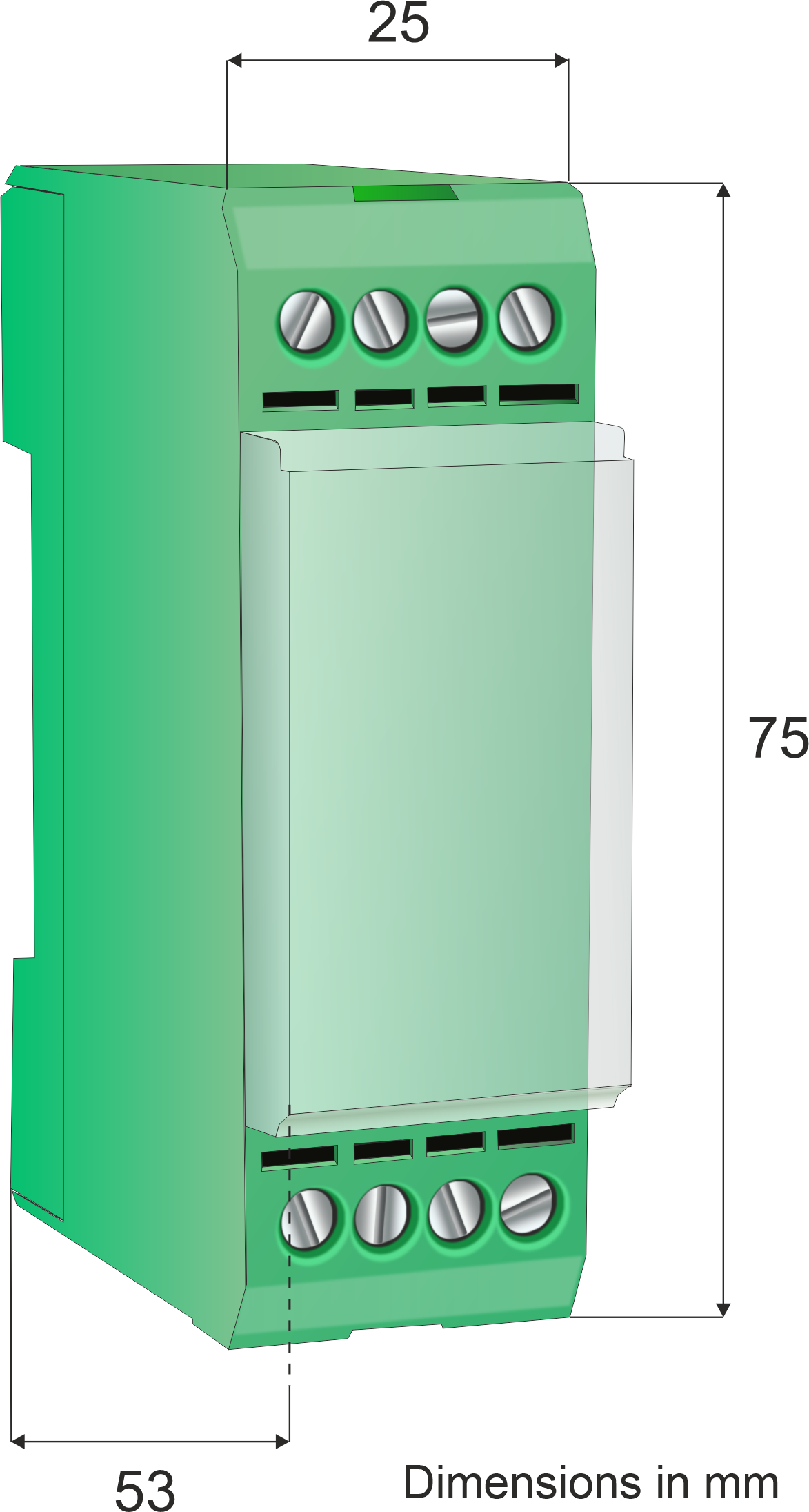

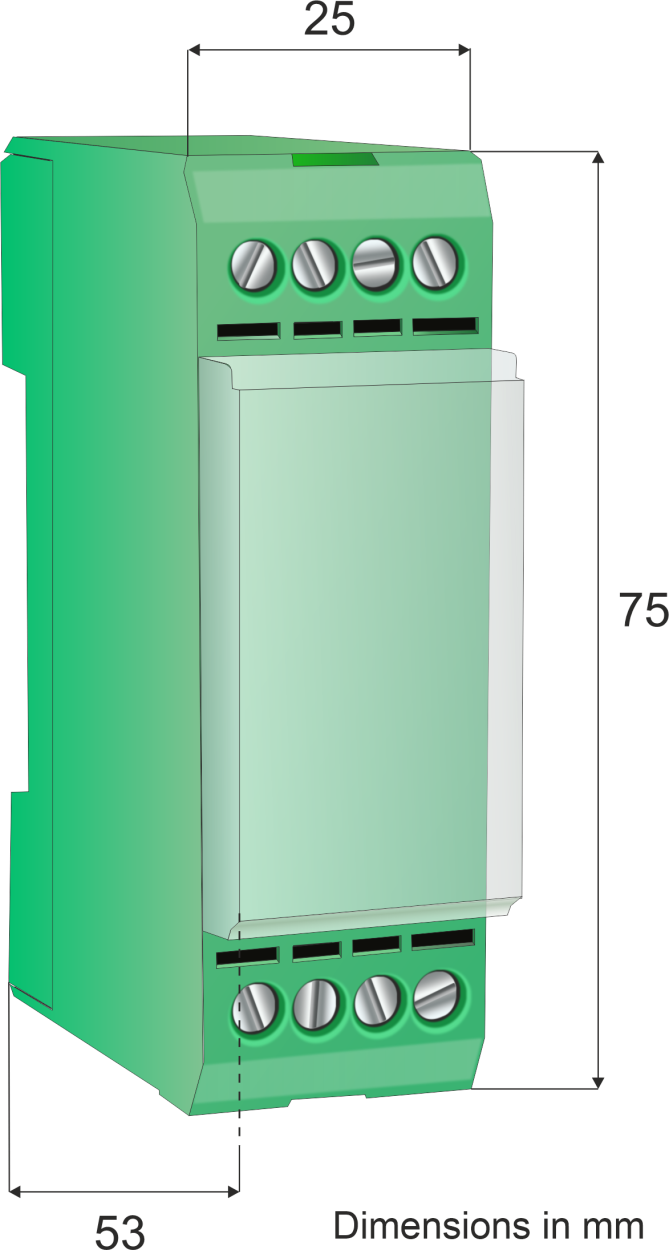

| Dimensionen: | 75x25x53mm | H x B x T |
| Klemmart: | Schraubklemmen | |
| Klemmbereich: | 0,2…2,5mm² | |
| Gewicht: | ca. 60g | |
| Vibration: | 5g/10…200Hz | |
| EMV: | EN 61326-1 EN 61326-2-3 |
Emission und Störfestigkeit |
Temperatur-Messbereiche der Thermoelemente:
| Typ | Min. Wert in °C | Max. Wert in °C |
| B | 300 | 1820 |
| C | 0 | 2315 |
| E | -150 | 950 |
| J | -200 | 1200 |
| K | -200 | 1370 |
| L | -200 | 900 |
| N | -200 | 1300 |
| R | -50 | 1760 |
| S | -50 | 1760 |
| T | -250 | 400 |
| U | -200 | 600 |
Dokumente
| Dokument | Format | Sprache(n) |
|---|---|---|
| Datenblatt – LKM292 Technische Spezifikation |
  |
|
| Bedienhinweise – LKM292 Installations- und Bedienungsanleitung |
|
Software
| Programm / Paket | Format | Sprache(n) |
|---|---|---|
| Serviceprogramm – LKM292 für Windows-PCs Parametrierungssoftware |
ZIP |  |
| Programm – AnalogToTemperatur Umrechnung analoger Ausgangswerte (mA oder V) in Temperatur |
ZIP | |
